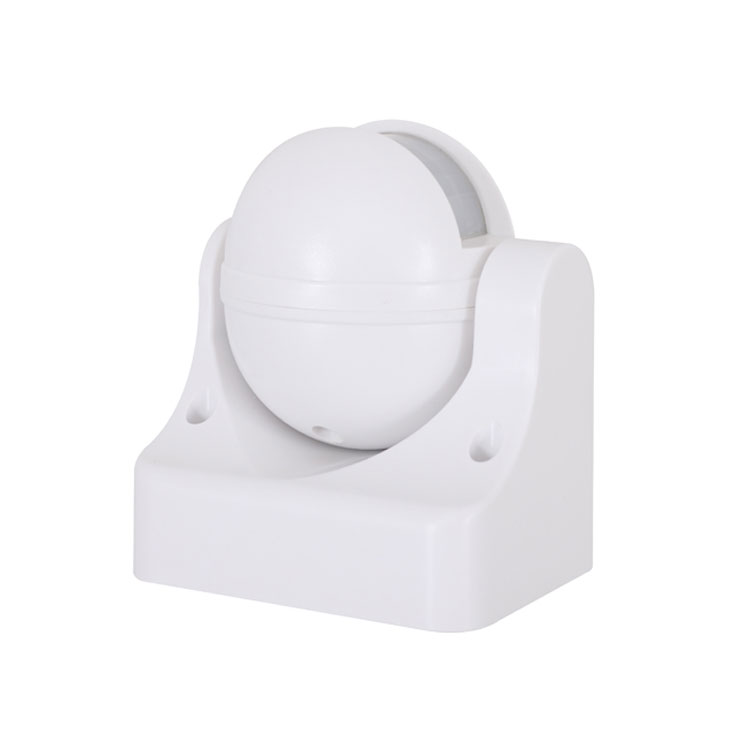

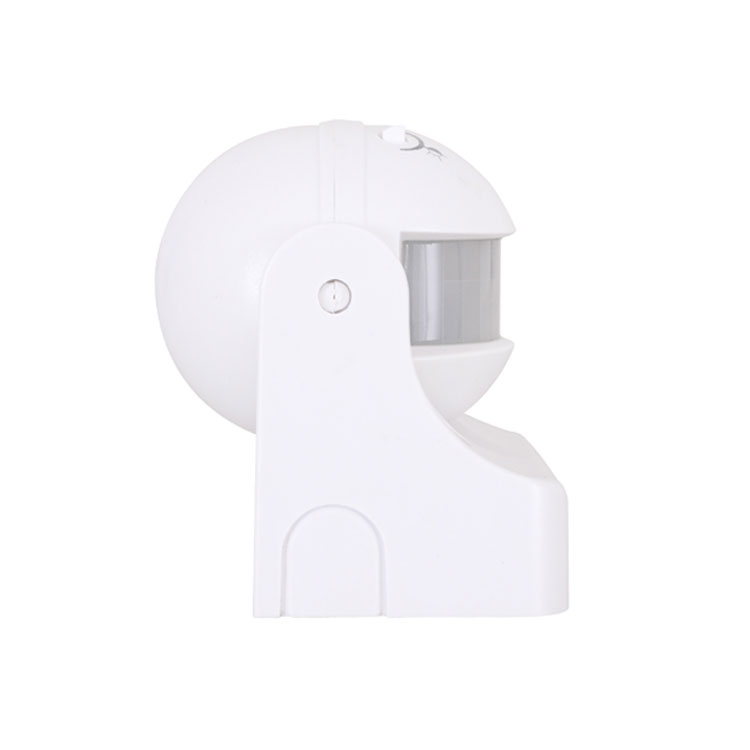

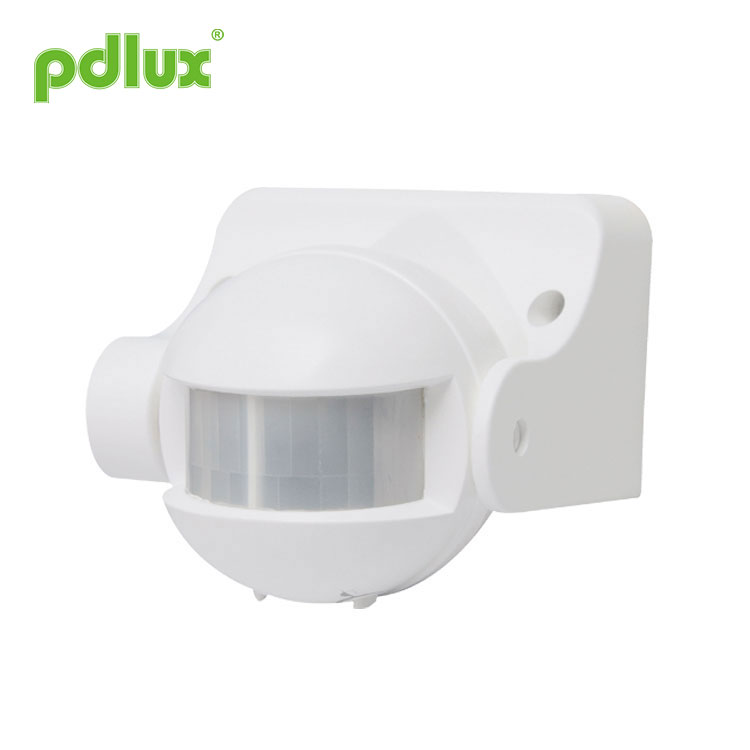

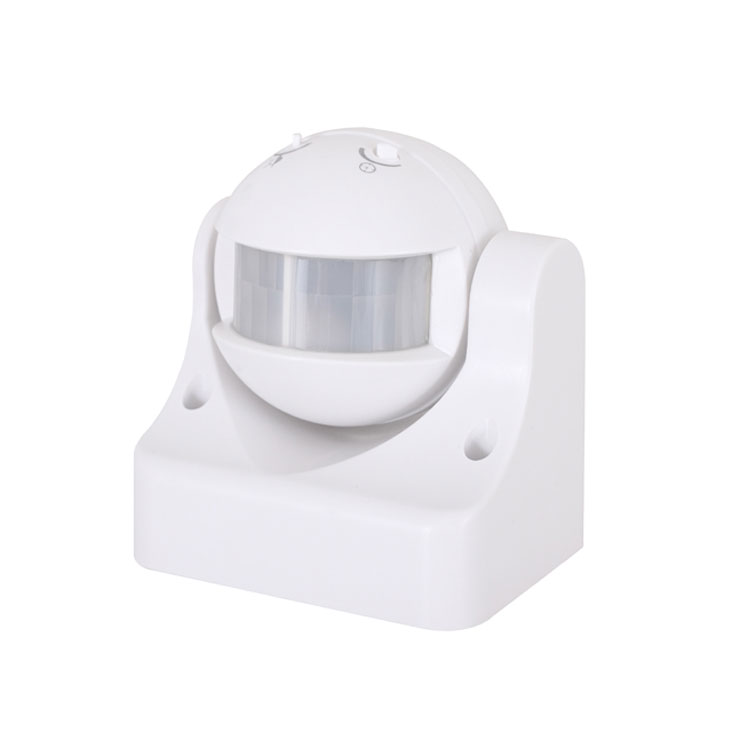

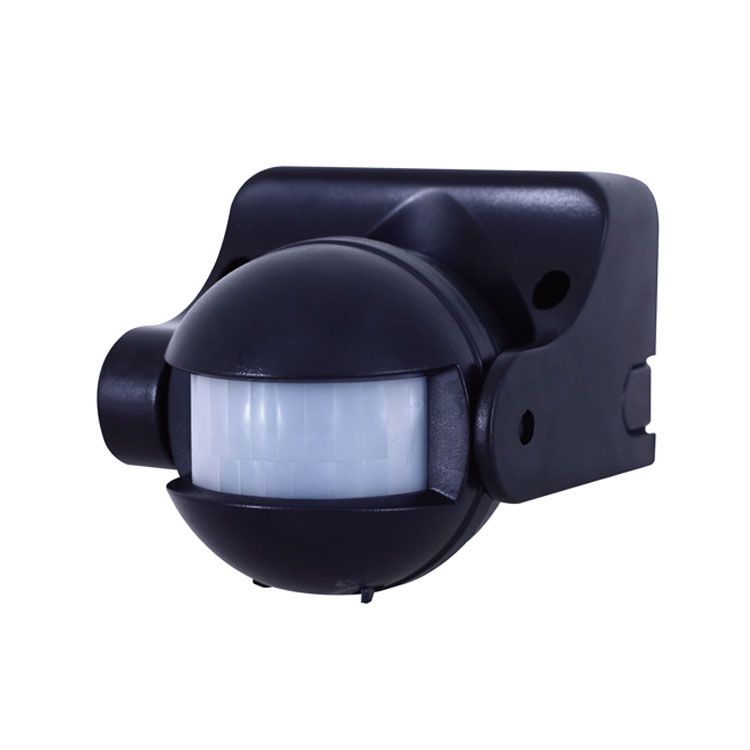

IP44防水赤外線センサー

PD-PIR109-Z赤外線モーションセンサー命令

概要

IP44防水赤外線センサーは、高度なデジタル制御赤外線焦電インテリジェントセンサー製品です。 MCUを使用してスイッチ情報を正確に計算し、正弦波のゼロ点でオンになるリレーを正確に制御して、各負荷がオンになるようにします。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって生成される大電流損傷リレーが回避されます。負荷の下の電圧。

現在の電気負荷の多様化により、特にLEDランプ、省エネランプ、蛍光灯はすべて異なる静電容量のコンデンサを備えています。これはリレーにとっての惨事です。 50W LEDランプは、80〜120Aのサージ電流を生成する場合があります。 10Aの通常のリレーは突入電流の3倍にしか耐えることができず、リレーは数日または数回で破損する可能性があります。これが、市場に出回っている従来のセンサーの寿命が短く、負荷電流が小さい理由です。

この問題を克服するために、IP44防水赤外線センサーは、正弦波がゼロ電位のときに負荷をオンにする高度なデジタル精度計算を採用しているため、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品量産センサー技術の最新の制御方法により、あらゆる負荷を簡単に制御できます。ミディアムハイエンド製品です。従来のバージョンに比べてコストが高くなりますが、製品の信頼性と寿命が大幅に向上します。この製品は、安心を選択し、安心を選択し、安全を選択することと同じです。

IP44防水赤外線センサーには、スイッチング電源バージョンとコンデンサ降圧バージョンがあります。スイッチング電源バージョンの動作電圧は最大100V〜277Vで、待機電力消費量は0.5W未満です。原則として、容量性降圧バージョンは単一の電圧しか持つことができず、待機時消費電力は> 0.7Wです。あなたは製品を選ぶときにそれを考慮する必要があります。

仕様

>ルクス調整：
LUXは、環境の照度を指します。 LUX調整ノブを調整すると、センサーを誘導に入れる照度を選択できます。あなたに合った習慣を選んでください。
20LUXソリューションの選択肢のいくつかを明らかにする必要があります。 50LUXアンビエント照明を誘導照明として選択するものもあれば、LUX調整ノブが最大に調整されている限りいつでも誘導照明を選択するものもあります。

>時間調整：
時間調整つまみは、センサーが光を感知してからの時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。

センサー情報

インストールと注意事項

IP44防水赤外線センサーは、設置が非常に便利です。正確な設置に適した位置を選択し、環境干渉が大きい場所にセンサーを設置しないようにしてください。たとえば、空調ポート、熱源ポート、その他の場所。これらの位置はセンサーに影響を与える可能性があるため、取り付け位置を選択し、電源ケーブルを負荷ケーブルに正しく接続した後、電源をオンにすることができます。

1.まず、TIMEを最小に調整し、次にLUXを最大（日中の作業位置）に調整して、誘導をテストします。

2.テスト中にセンサーが点灯している場合、センサーの前に誰もいません。ランプが消えるまで待たなければならず、3秒後に再び人体の動きによってトリガーされます。ライトを真ん中に動かしている人が常にいる場合、ライトは常にオンになり、オフにすることはできません。

3.上記の予備テストが正常に行われた後、適切なLUX値と遅延時間を選択できます。

接続-配線図

Lブラウン Nブルー L 'レッド Lとnを電源で接続します。 L 'とnを負荷で接続します。

1ã€電源を切ります。
2ã€下蓋のネジを緩め、配線穴を開け、電源線を通し、下蓋に負荷をかけます。
3ã€下蓋を膨らませたネジで選択した位置に固定します。
4ã€接続線図に従って、電源線と負荷線を接続線列に接続します。
5ã€センサーを下蓋に置き、ネジをしっかりとねじってから、帯電させてテストします。

テスト

>ライトコントロールノブを時計回りに最大（SUN）まで回し、タイムノブを反時計回りに最小まで回します。
>電源を入れると、インジケーターが30秒間点滅し、動作状態になります。
>負荷が初めて消えたとき、5秒後に再び意味をなすと、負荷が機能し、インジケータランプが赤になります。負荷は5秒以内に動作を停止するはずです。
> LUXノブを反時計回りに最小に回します。ライトコントロールが10LUXを超えているときにテストすると、負荷が機能しなくなった後、誘導負荷は機能しません。検出ウィンドウを不透明な物体（タオルなど）で覆うと、負荷が機能するはずです。誘導信号がない状態で5秒以内に負荷が停止するのは通常のことです。

IP44防水赤外線センサーの注記
>電気技師または経験豊富な人が設置する必要があります。
>不安定なオブジェクトにインストールすることは避けてください。
>検出を実行するために、検出ウィンドウの前に障害物や移動するオブジェクトがあってはなりません。
>エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
>安全上の理由から、取り付け後にヒッチを見つけた場合はカバーを開けないでください。
>製品の説明と機能に違いがある場合は、製品を優先し、追加でお知らせしないことをお詫び申し上げます。

いくつかの問題と解決方法
1ã€ロードが機能しません：
a：電源と負荷の接続配線が正しいか確認してください。
b：負荷が良好かどうかを確認してください。
c：作業灯セットが調光に対応しているか確認してください。

2ã€感度が悪い：
a：検出ウィンドウの前に信号の受信に支障がないか確認してください。
b：周囲温度が高すぎるかどうかを確認してください。
c：誘導信号源が検出フィールドにあるかどうかを確認してください。
d：設置高さが説明書に示されている高さに対応しているかどうかを確認してください。
e：移動方向が正しいか確認してください。

3ã€センサーは負荷を自動的に遮断できません：
a：検出フィールドに継続的な信号があるかどうかを確認してください。
b：時間設定が最も長いかどうかを確認してください。
c：電源が指示に対応しているかどうかを確認してください。
d：エアコンやセントラルヒーティングなど、センサー付近の温度が明らかに変化していないか確認してください。



•専門家による設置で確認してください。
•取り付けおよび取り外し作業の前に、電源を遮断してください。
•安全のために電源を切っていることを確認してください。
•不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。

製品の品質・信頼性の向上に努めておりますが、電子部品はすべて無効になる可能性があり、トラブルの原因となります。設計にあたっては、冗長設計に配慮し、トラブルを回避するために安全枠を採用しています。
このマニュアルは、この製品の現在のコンテンツプログラミングに関するものであり、予告なしに製造元に変更や修正が加えられています。
この指示は、当社の許可なしに、他の目的でコピーすることはできません。
