プロジェクションランプの赤外線センサーを搭載

PD-PIR112-Z赤外線センサーの説明

概要

プロジェクションランプの赤外線センサーを搭載した高度なデジタル制御赤外線焦電インテリジェントセンサー製品で、MCUを使用してスイッチ情報を正確に計算し、正弦波のゼロ点でオンになるリレーを正確に制御して、それぞれがロードがオンになっています。正弦波のゼロ点で、正弦波高電圧をオンにしたときの従来の制御モードに起因する突入電流の問題、特に負荷下の高電圧の影響下で大容量コンデンサによって生成される大電流損傷リレーが回避されます。現在の電気負荷、特にLEDランプ、省エネランプ、および蛍光灯にはすべて、異なる静電容量のコンデンサがあります。これはリレーにとっての惨事です。 50W LEDランプは、80〜120Aのサージ電流を生成する場合があります。 10Aの通常のリレーは突入電流の3倍にしか耐えることができず、リレーは数日または数回で破損する可能性があります。これが、市場に出回っている従来のセンサーの寿命が短く、負荷電流が小さい理由です。

この問題を克服するために、投影ランプの赤外線センサーを装備し、正弦波がゼロ電位のときに負荷をオンにする高度なデジタル精度計算を採用し、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、サービスを延長します製品の寿命。量産センサー技術の最新の制御方法により、あらゆる負荷を簡単に制御できます。ミディアムハイエンド製品です。従来のバージョンに比べてコストが高くなりますが、製品の信頼性と寿命が大幅に向上します。この製品は、安心を選び、安全を選ぶことに等しい。

プロジェクションランプの赤外線センサーを搭載し、スイッチング電源バージョンとコンデンサ降圧バージョンがあります。スイッチング電源バージョンの動作電圧は最大100V〜277Vで、待機電力消費量は0.5W未満です。原則として、容量性降圧バージョンは単一の電圧しか持つことができず、待機時消費電力は> 0.7Wです。あなたは製品を選ぶときにそれを考慮する必要があります。

仕様

関数

LUX調整：
LUXは、環境の照度を指します。 LUX調整ノブを調整すると、センサーを誘導に入れる照度を選択できます。あなたに合った習慣を選んでください。 20LUXソリューションの選択肢のいくつかを明らかにする必要があります。 50LUXアンビエント照明を誘導照明として選択するものもあれば、LUX調整ノブが最大に調整されている限りいつでも誘導照明を選択するものもあります。
時間調整：

時間調整つまみは、センサーが光を感知してからの時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。

特徴

昼と夜を自動的に識別できます。周囲光を調整できます。したがって、夜間に機能し、日中に停止します。消費者はそれを自由に調整することができます。
検出範囲は地域に応じて調整できます。
時間設定は場所によって異なります。
点灯時間は自動的に追加できます。ランプが点灯しているときに人間が検出フィールドを移動すると、もう一度時間を計算し、点灯時間が毎回信号を検出した後、点灯時間を自動的に遅らせることができます。

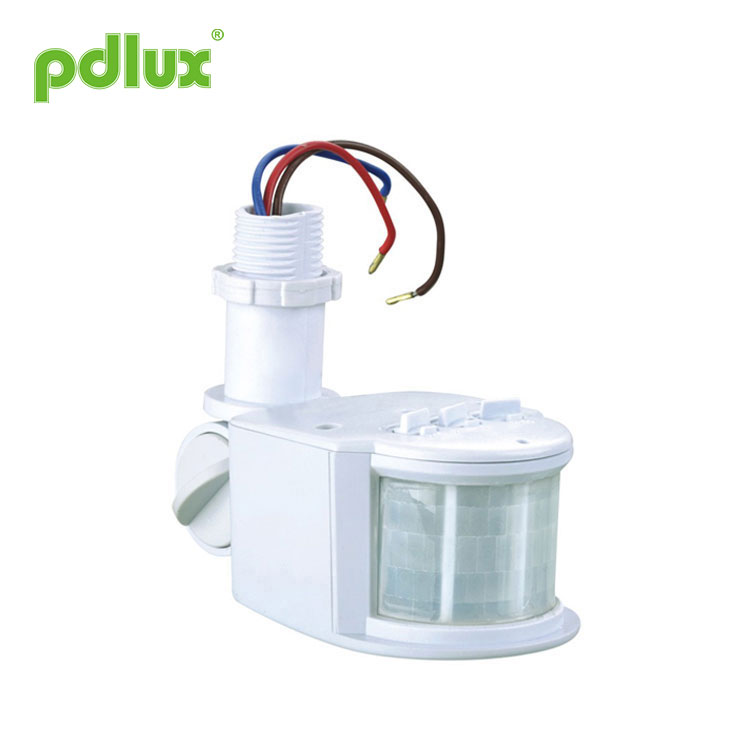

設置の多様化：接続-ラインボックス、接続口、1/2 "スパイラル接続-ハンドを取り付けることができます。

センサー情報

インストール

Lブラウン Nブルー L＇赤 LとNを電源で接続します。 L′とNを負荷で接続します。

接続する

詳細な取り付けは右図で確認できます。
â…。検出角度（上面図）â…¡。良好な感度（矢印は移動方向）
â…¢。感度が悪いâ…£。検出距離と範囲（側面図）

操作 1）感度：ノブを時計回りに回すと感度が上がり、反時計回りに回すと感度が下がります。 2）ノブを時計回りに回すと増加し、反時計回りに回すと減少します。 3）光制御：ノブを回すと、この製品はさまざまな周囲光で動作できます（図を参照）。

注意：

この製品を使用するときは、感度を必要な位置に調整してください。感度を最大に調整しないでください。誤った動きによって製品が正常に動作しないためです。感度が高すぎるため、間違った動きを簡単に検出できます。風が吹く葉やカーテン、小動物、電力網や電気機器の干渉による間違った動き。これらすべてが製品をリードし、正常に動作しません！
製品が正常に動作しない場合は、感度を適切に下げてからテストしてください。

投影ランプの赤外線センサーを装備したメモ

日光や空気の流れがあり、温度が明らかに変化する場所には設置しないでください。
鋭利なものや粗い汚染物質でレンズデバイスに衝撃を与えないでください。

いくつかの問題と解決方法

ロードが機能しません：
a：電力と負荷を確認します。
b：負荷が良好な場合。
c：インジケータランプが緑色の場合。
d：作業灯が調光に対応しているか確認してください。

感度が悪い：
a：検出ウィンドウの前に、信号を受信する効果が妨げられていないかどうかを確認してください。
b：周囲温度を確認してください。
c：信号源が検出フィールドにあるかどうかを確認してください。
d：設置高さを確認してください。
e：移動方向が正しい場合。

センサーは負荷を自動的に閉じることができません：
a：検出フィールドに継続的な信号がある場合。
b：時間設定が最長に設定されている場合。
c：電力が命令に対応する場合。
d：センサーの近くで気温が変化した場合、たとえば、エアコンやセントラルヒーティングなど。

â—専門家によるインストールで確認してください。
â—取り付けおよび取り外し操作の前に、電源を遮断してください。
â—安全のために電源を切ったことを確認してください。
â—不適切な操作は損失を引き起こしました、製造業者はいかなる責任も負いません。
このマニュアルは、この製品の現在のコンテンツプログラミングに関するものであり、変更があります。
予告なしにメーカーに変更を加えます！
この指示は、当社の許可なしに、他の目的でコピーすることはできません。
