ゼロ交差テクノロジー赤外線センサー

PD-PIR-M15Z-B赤外線センサー命令

まとめ

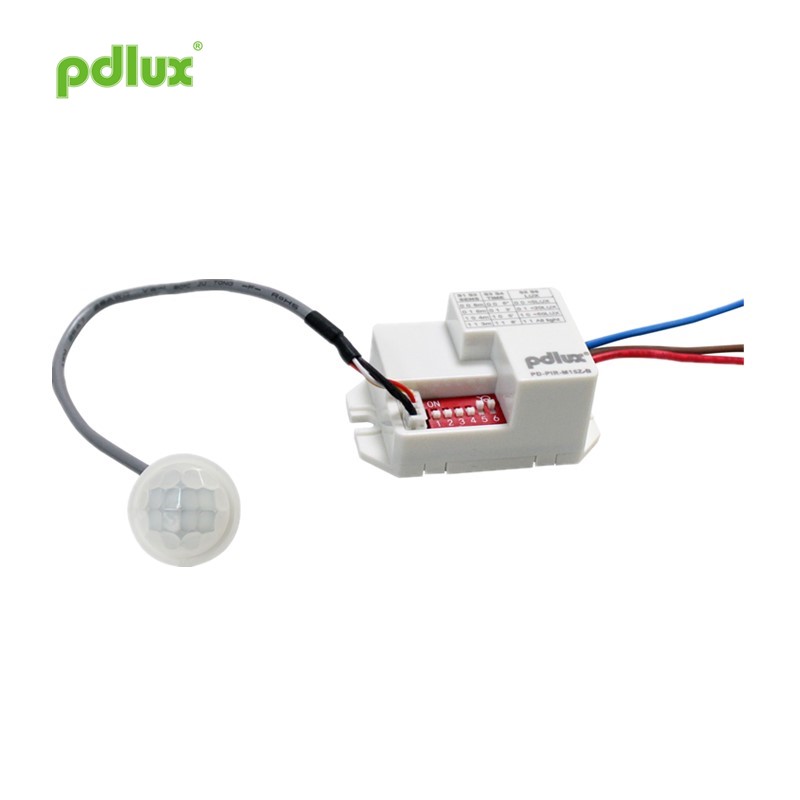

Zero Crossing Technology赤外線センサーは、赤外線センサーの最新バージョンのデジタルテクノロジーです。アンチジャミングSMD赤外線センサーを採用します。 Finierレンズには、センシングステータスインジケーターと感光センサーも装備されています。ゼロ交差技術赤外線センサーは、デジタルの正確な計算正弦波ゼロポイントスイッチテクノロジーを採用しています。異なる負荷に取り付けることができます。詳細については、次の紹介を参照してください。

関数

ゼロ交差技術赤外線センサーの仕様

電源：220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
すべての負荷：1200W最大。
600W最大。
サージ電流：50a/500μs
検出角：100°
作業温度：-20〜+40°C
動作湿度：≤93％RH

センサー情報

応用

Zero Crossing Technology Infraredセンサーは、任意の製品とともに使用することも、独立してインストールして使用することもできます。壁と天井の2つの設置方法があります。
たとえば、1つの通常の照明から自動センサーランプにセンサーを追加します。

接続ワイヤ図 1.茶色と青をパワーと接続します。 2.荷重で赤と青を接続します。

注意
●インストーラーには、電気技師または関連する経験が必要です。
●このマシンは、エアコンや加熱など、電流と温度が大幅に変化する直射日光にさらされた場所に設置しないでください。
●ロッキングオブジェクトをインストールベースとして選択しないでください。
●センシング範囲の前では、検出に影響を与える障害物や移動オブジェクトはないはずです。
●周囲温度が高いほど、センサーの感度が低くなります！マニュアルの公称検出距離は、周囲温度が22〜24°Cの距離です。
工場では、感度は6メートルに設定されています。

述べる
1.センサーのレンズ部分を、人体が通常動く場所に向けてポイントします。
2.レンズの部分は、自然光が到達する位置にあるため、レンズ内の光感受性センサーが環境照度をよりよく認識できるようにします。
注：人体の身長は異なり、移動速度は異なり、感度も異なります。移動速度は1.0〜1.5m /秒です。動きの大きさと速度が変化する場合、検出距離も変化します。

注意：
センサー製品を初めて使用し始めるときは、次のアイテムに注意を払う必要があります。
1.最初の電源は30秒待つ必要があり、センサーが検出できる場所から離れてください。ライトが自動的にオフになった後、人体はセンサーの検出範囲に入り、通常の動き方向に移動します。センサーは、動作を開始するために負荷を検出および制御できます。
2. LUXの調整方法、遅延時間、感度については、A、B、およびCの図の内容を参照してください。

この製品を使用する場合は、必要な適切な位置に感度を調整してください。間違ったアクションのために製品が正常に機能しないように、最大​​値に対する感度を調整しないでください。小動物によって引き起こされた動きと電力網からの干渉により、製品が誤動作する可能性があります。
製品が正常に機能しない場合は、感度を適切に減らしてからテストしてください。

このマニュアルは製品プログラミングの内容であり、個別に通知することはありません。会社の許可なしに、他の目的のために取扱説明書の内容をコピーすることは厳密に禁じられています。
