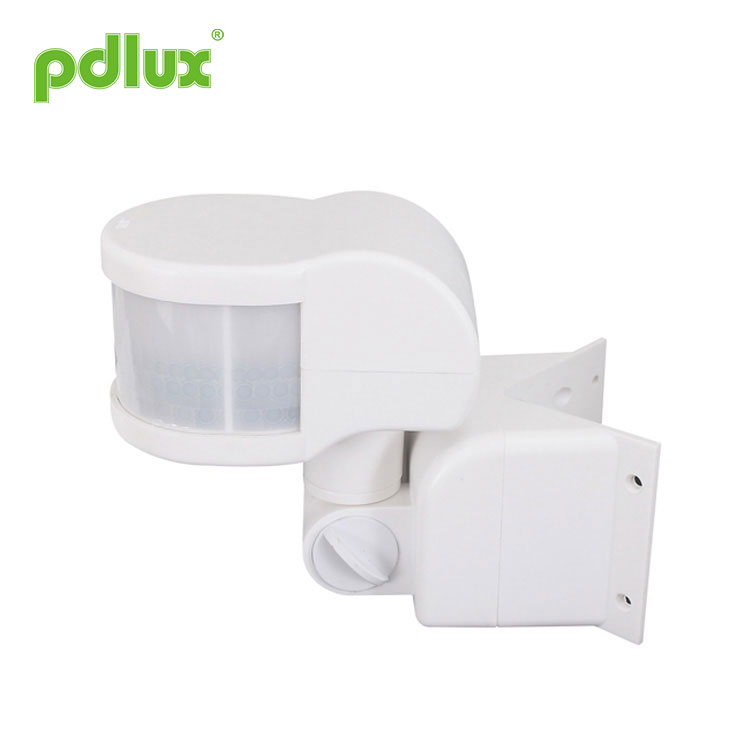

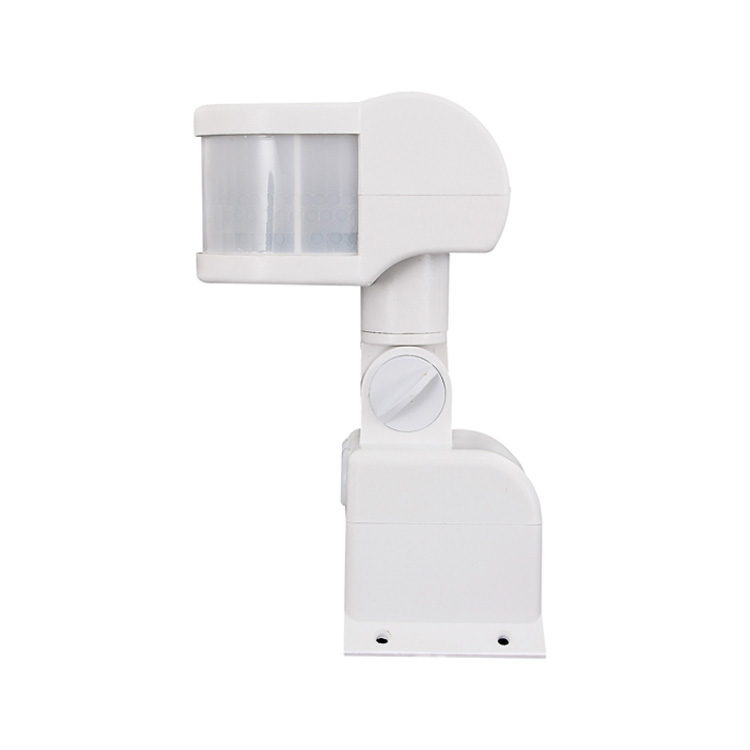

270 度赤外線モーションセンサー
専門メーカーとして、当社は 270 度赤外線モーションセンサーを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。
モデル:PD-PIR127
お問い合わせを送信
270 度赤外線モーションセンサー
まとめ
この製品は、2つの高感度検出器、集積回路およびSMT技術を採用した新しい省エネ照明スイッチです。自動化、利便性、安全性、省エネなどの機能を集約しています。広範囲の検知は左右のサービスフィールドで構成されており、人が検知フィールドに入ると負荷を開始する信号制御源として人体の赤外線を利用します。センサーは昼と夜を自動的に識別できます。パワーショーと検出ショーの機能を備え、設置が簡単で広く使用されています。
仕様
センサー情報
関数
検知範囲は調整可能です。スイッチを押すと検知範囲は近く、押さないと遠くになります。
昼夜を自動的に識別可能：PD-PIR127の動作環境光は自由に調整でき、太陽光（最大）に向けると、昼夜を問わず動作できますが、3LUX未満の環境でのみ動作します。それを月（最小）にします。調整についてはテスト方法を参照してください。
電源と検出表示：電源を入れた後、表示ランプが4秒ごとに1回点滅し、誘導信号を受信した後は1秒ごとに2回点滅する場合があります。したがって、検出器と電源が正常かどうかを確認できます。
継続的に追加される時間設定: 最初の誘導信号の後に 2 番目の誘導信号を受信すると、残りの最初の時間設定に基づいて時間をもう一度計算する必要があります。
時間設定調整：作業時間設定は顧客の希望に応じて調整でき、最小時間は8秒±3秒、最大時間は7分±2分です。
ロック機能：作業中、電源が2秒オフになり、その後オンになると、センサーは負荷を点灯し続けます。 4 秒間電源をオフにしてからオンにすると、センサーは自動化を再開します。
取り付け（図1のように）
Δ 電源を切ります。
Δ ベース蓋のネジを締めて、配線穴を引っ張り、電源線と負荷線をベース蓋に接続します。
Δ 選択した取り付け位置に拡張ネジを使用してベース蓋を固定します。
Δ 表示図に従って、電源線と負荷線をセンサーの接続線列に接続します。
Δ センサーをベース蓋に固定し、ネジを締めると、通電してテストできます。
注記
電気技師または経験豊富な人間が設置できます。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出窓の前には検出に影響を与える障害物や不安物体はありません。
エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置することは避けてください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
いくつかの問題と解決方法
1.負荷が動作しない:
ａ．電力と負荷を確認してください。
b.インジケーターランプが 4 秒ごとに 1 回点滅する場合。
c.負荷が良ければ。
d.検知後のインジケーターランプの点滅が早くなった場合。
e.設定した作業灯が周囲光と一致しているかどうかを確認してください。
2.感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度を確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.設置高さをご確認ください。
e.移動方向が正しい場合。
3.センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号がある場合。
b.時間設定を最長に設定した場合。
c.電力が必要な指示に一致する場合。
d.センサー付近の温度が変化した場合（エアコン、セントラルヒーティングなど）。
e.ロック状態になっているか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全割当を設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
赤外線センサー PD-PIR127 説明書
まとめ
この製品は、2つの高感度検出器、集積回路およびSMT技術を採用した新しい省エネ照明スイッチです。自動化、利便性、安全性、省エネなどの機能を集約しています。広範囲の検知は左右のサービスフィールドで構成されており、人が検知フィールドに入ると負荷を開始する信号制御源として人体の赤外線を利用します。センサーは昼と夜を自動的に識別できます。パワーショーと検出ショーの機能を備え、設置が簡単で広く使用されています。
仕様
|
電源:100-130V/AC 220-240V/AC 電源周波数: 50/60Hz 定格負荷: 1200W Max.タングステン(220-240V/AC) 300W Max.蛍光灯(220-240V/AC) 800W最大タングステン(100-130V/AC) 最大200W蛍光灯(100-130V/AC) 検知範囲：最大11m(24℃) 検出角度: 270° |
時間設定：分：8秒±3秒 最大:7分±2分(調整可能) 光制御：<3LUX〜太陽光（調整可能） 設置高さ：1.8m～2.5m 消費電力: 0.45W(動作時)、0.1W(静止時) 検出移動速度:0.6~1.5m/s 使用温度:-10~+40℃ 相対湿度:<93%RH |
センサー情報
関数
検知範囲は調整可能です。スイッチを押すと検知範囲は近く、押さないと遠くになります。
昼夜を自動的に識別可能：PD-PIR127の動作環境光は自由に調整でき、太陽光（最大）に向けると、昼夜を問わず動作できますが、3LUX未満の環境でのみ動作します。それを月（最小）にします。調整についてはテスト方法を参照してください。
電源と検出表示：電源を入れた後、表示ランプが4秒ごとに1回点滅し、誘導信号を受信した後は1秒ごとに2回点滅する場合があります。したがって、検出器と電源が正常かどうかを確認できます。
継続的に追加される時間設定: 最初の誘導信号の後に 2 番目の誘導信号を受信すると、残りの最初の時間設定に基づいて時間をもう一度計算する必要があります。
時間設定調整：作業時間設定は顧客の希望に応じて調整でき、最小時間は8秒±3秒、最大時間は7分±2分です。
ロック機能：作業中、電源が2秒オフになり、その後オンになると、センサーは負荷を点灯し続けます。 4 秒間電源をオフにしてからオンにすると、センサーは自動化を再開します。
取り付け（図1のように）
Δ 電源を切ります。
Δ ベース蓋のネジを締めて、配線穴を引っ張り、電源線と負荷線をベース蓋に接続します。
Δ 選択した取り付け位置に拡張ネジを使用してベース蓋を固定します。
Δ 表示図に従って、電源線と負荷線をセンサーの接続線列に接続します。
Δ センサーをベース蓋に固定し、ネジを締めると、通電してテストできます。
|
テスト ●調光ノブを反時計回りに最大 (LUX) に回します。時間ノブを時計回りに最小値に回します。 ●電源を入れると、制御負荷は動作せず、表示ランプが4秒に1回点滅します。5～10秒以内に負荷が動作し、表示ランプが1秒に2回点滅します。あれば 誘導信号がない場合、負荷は 5 ～ 30 秒以内に動作を停止し、表示ランプが 4 秒ごとに 1 回点滅を再開します。 ●最初の電源が切れた後、5〜10秒後に再び感知すると、負荷が動作し、インジケータランプが1秒ごとに2回点滅し、負荷は5～15秒以内に動作を停止します。 ●LUXノブを反時計回りに最小に回します。 3LUXを超える周囲光でテストした場合、負荷が停止した後はセンサー負荷が動作しなくなるはずです。検出器の窓を不透明なもので覆うと 物体 (タオルなど) をロードしても機能するはずです。誘導信号がない状態では、負荷が 5 ～ 15 秒以内に動作を停止するのは正常です。 ●注意: 2回目の誘導は、最初の誘導と負荷の動作停止後5秒以内に行う必要がありますが、負荷の動作が停止しない場合は、継続的に検出する間隔は必要ありません。 |
 |
注記
電気技師または経験豊富な人間が設置できます。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出窓の前には検出に影響を与える障害物や不安物体はありません。
エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置することは避けてください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
いくつかの問題と解決方法
1.負荷が動作しない:
ａ．電力と負荷を確認してください。
b.インジケーターランプが 4 秒ごとに 1 回点滅する場合。
c.負荷が良ければ。
d.検知後のインジケーターランプの点滅が早くなった場合。
e.設定した作業灯が周囲光と一致しているかどうかを確認してください。
2.感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度を確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.設置高さをご確認ください。
e.移動方向が正しい場合。
3.センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号がある場合。
b.時間設定を最長に設定した場合。
c.電力が必要な指示に一致する場合。
d.センサー付近の温度が変化した場合（エアコン、セントラルヒーティングなど）。
e.ロック状態になっているか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全割当を設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
