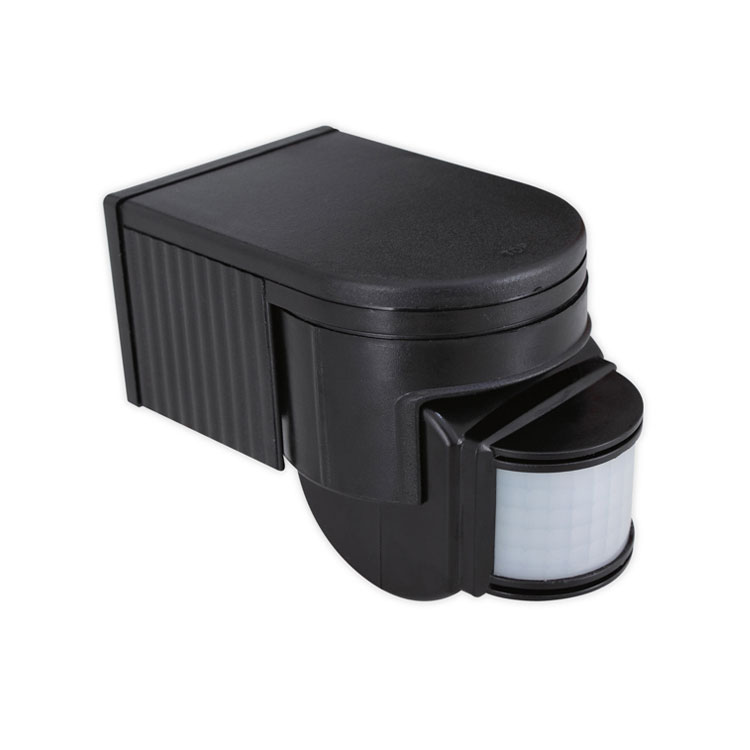

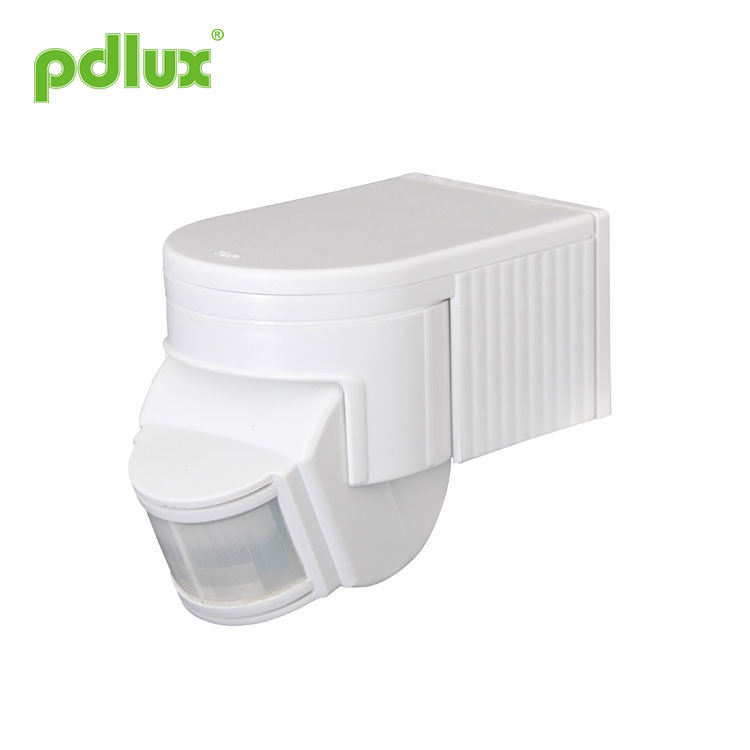

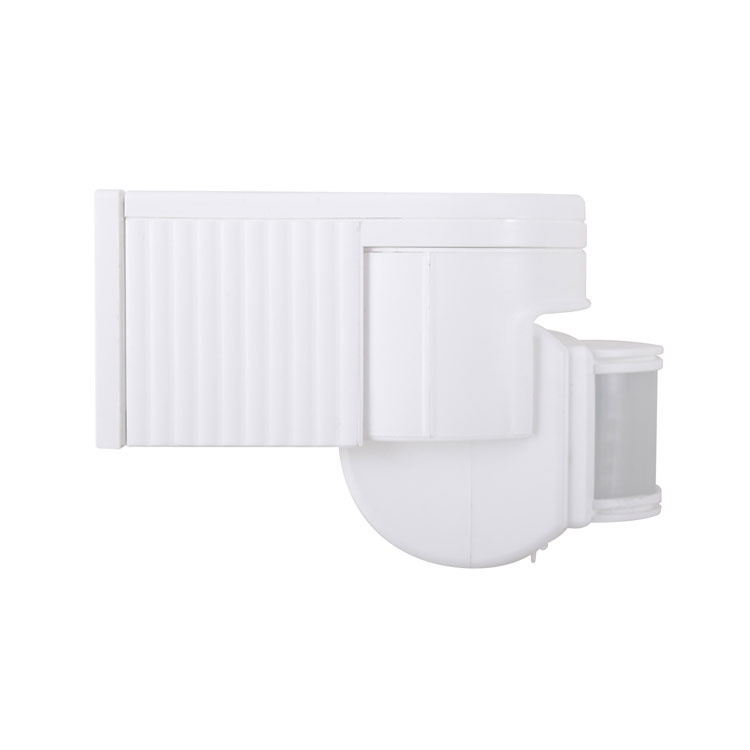

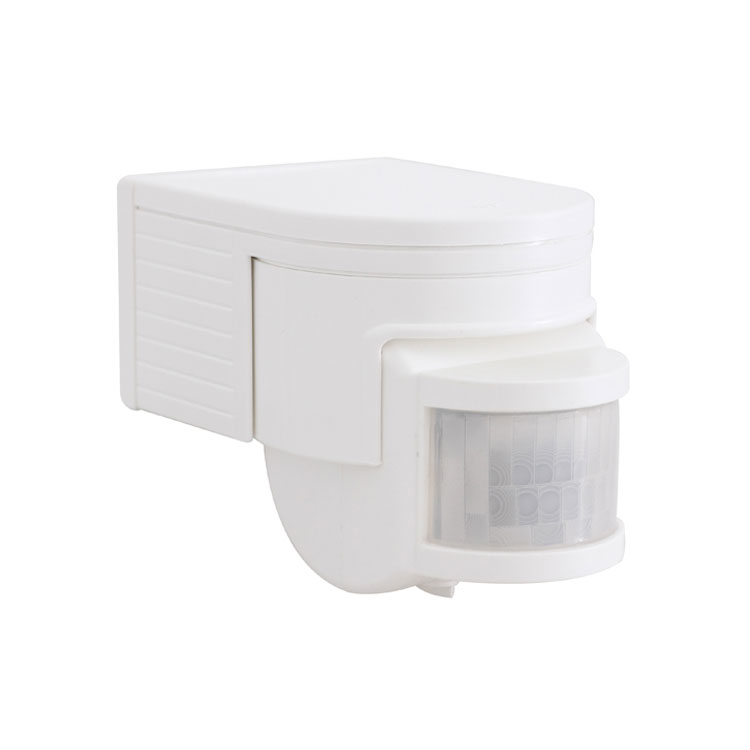

壁赤外線センサー

PD-PIR125-Z赤外線モーションセンサー命令

概要

壁赤外線センサーは、高度なデジタル制御の赤外線焦電インテリジェントセンサー製品です。壁赤外線センサーは、単一の従来のセンサーのほぼ2倍の感度である1つの高解像度センサーを使用します。 MCUを使用してスイッチ情報を正確に計算し、正弦波のゼロ点でオンになるリレーを正確に制御して、各負荷がオンになるようにします。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって生成される大電流損傷リレーが回避されます。負荷の下の電圧。

現在の電気負荷の多様化により、特にLEDランプ、省エネランプ、蛍光灯はすべて異なる静電容量のコンデンサを備えています。これはリレーにとっての惨事です。 50W LEDランプは、80〜120Aのサージ電流を生成する場合があります。 10Aの通常のリレーは突入電流の3倍にしか耐えることができず、リレーは数日または数回で破損する可能性があります。これが、市場に出回っている従来のセンサーの寿命が短く、負荷電流が小さい理由です。

この問題を克服するために、本製品は、正弦波がゼロ電位のときに負荷をオンにする高度なデジタル精度計算を採用し、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術の最新の制御方法により、あらゆる負荷を簡単に制御できます。ミディアムハイエンド製品です。従来のバージョンに比べてコストが高くなりますが、製品の信頼性と寿命が大幅に向上します。この製品は、安心を選び、安全を選ぶことに等しい。

壁赤外線センサーには、スイッチング電源バージョンとコンデンサ降圧バージョンがあります。スイッチング電源バージョンの動作電圧は最大100V〜277Vで、待機電力消費量は0.5W未満です。原則として、容量性降圧バージョンは単一の電圧しか持つことができず、待機時消費電力は> 0.7Wです。あなたは製品を選ぶときにそれを考慮する必要があります。

壁赤外線センサーの仕様

センサー情報

関数
>ルクス調整：
LUXは、環境の照度を指します。 LUX調整ノブを調整すると、センサーを誘導に入れる照度を選択できます。あなたに合った習慣を選んでください。
20LUXソリューションの選択肢のいくつかを明らかにする必要があります。 50LUXアンビエント照明を誘導照明として選択するものもあれば、LUX調整ノブが最大に調整されている限りいつでも誘導照明を選択するものもあります。

>時間調整：
時間調整つまみは、センサーが光を感知してからの時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。

接続-配線図

Lブラウン Nブルー L 'レッド lとnを電源で接続します。 L 'とnを負荷で接続します。

テスト > LUXノブを反時計回りに最大（SUN）に回し、TIMEノブを反時計回りに最小に回します。 >電源を入れ、30秒後に動作状態に入ります。 >負荷が初めて消えたとき、5秒後に再び認識され、負荷は機能し、負荷は約10秒で機能を停止するはずです。 LUXノブを時計回りに最小に回します。光制御値が10LUXを超えるときにテストを実行すると、負荷が機能しなくなった後、誘導負荷は機能しません。検査窓が不透明な物体（タオルなど）で覆われている場合、負荷は機能するはずです。検出信号の状態では、負荷は約10秒で動作を停止します。

注意
>電気技師または経験豊富な人間がそれをインストールできますï¼›
>不安なオブジェクトはインストールの基礎と見なすことはできません-faceï¼›
>検出ウィンドウの前に、検出に影響を与える障害物や不安なオブジェクトがあってはなりません。
>たとえば、エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
>安全のため、取り付け後に問題が発生した場合は、ケースを開けないでください。
>製品の予期しない損傷を避けるために、赤外線センサーを取り付ける際には、ヒューズ、セーフチューブなどの6Aの安全装置を追加してください。

いくつかの問題と解決方法
1ã€ロードが機能しません：
a：電力と負荷を確認します。
b：負荷が良好な場合。
c：作業灯が調光に対応しているか確認してください。

2ã€感度が悪い：
a：検出ウィンドウの前に、信号の受信に影響を与える障害物がないかどうかを確認してください。
b：周囲温度を確認してください。
c：信号源が検出フィールドにあるかどうかを確認してください。
d：設置高さを確認してください。
e：移動方向が正しい場合。

3ã€センサーは負荷を自動的に閉じることができません：
a：検出フィールドに継続的な信号がある場合。
b：時間遅延が最長に設定されている場合。
c：電力が命令に対応する場合。
d：センサーの近くで気温が変化した場合、たとえば、エアコンやセントラルヒーティングなど。



•専門家による設置で確認してください。
•取り付けおよび取り外し作業の前に、電源を遮断してください。
•安全のために電源を切っていることを確認してください。
•不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。

製品の品質・信頼性の向上に努めておりますが、電子部品はすべて無効になる可能性があり、トラブルの原因となります。設計にあたっては、冗長設計に配慮し、トラブルを回避するために安全枠を採用しています。
この指示は、当社の許可なしに、他の目的でコピーすることはできません。
