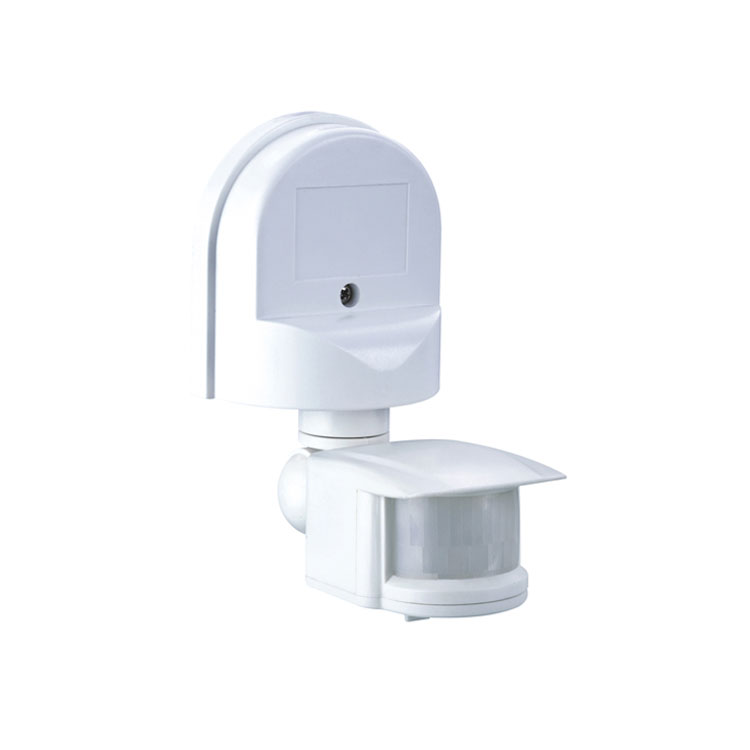

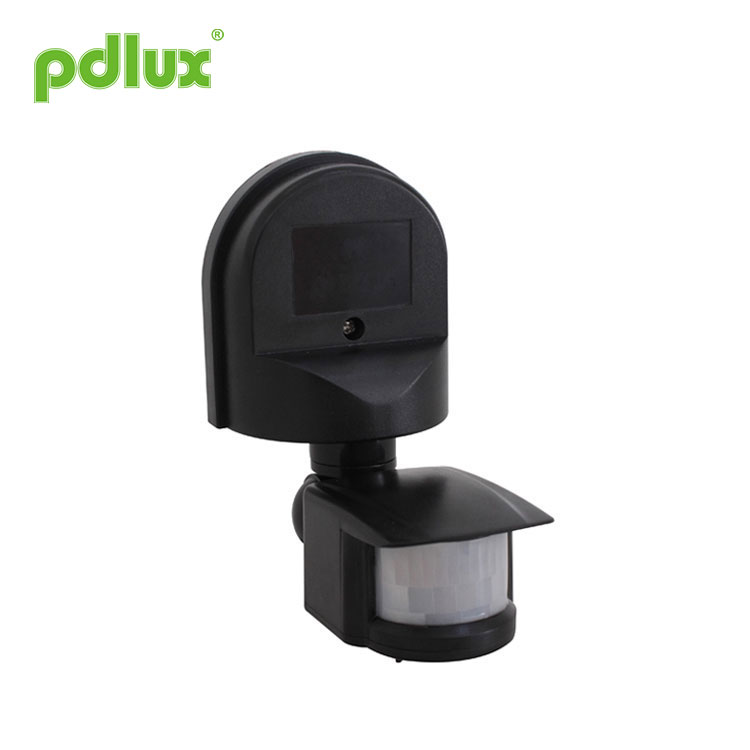

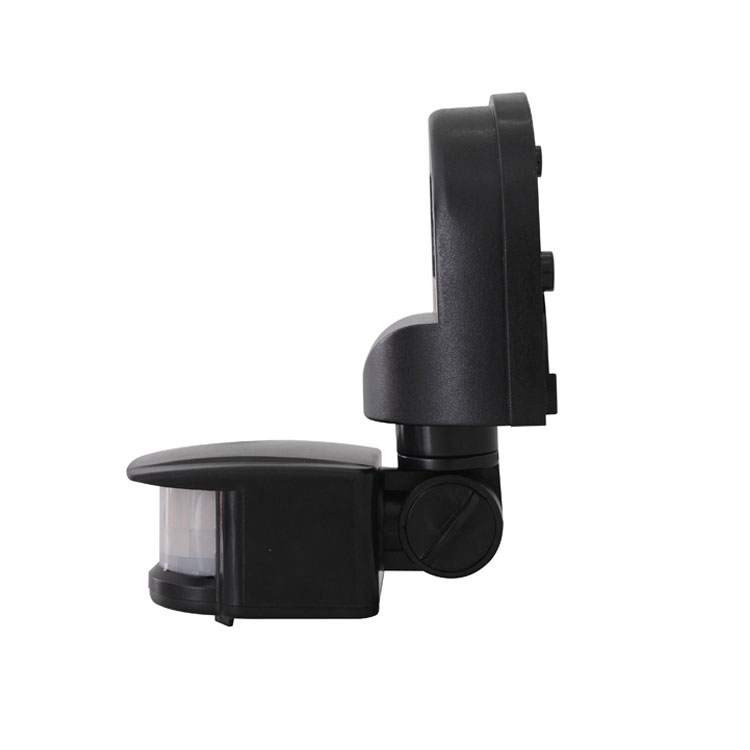

PD-PIR107-Z 赤外線モーションセンサーの説明書
まとめ
この自動照明動作検出スイッチは、高度なデジタル制御赤外線焦電インテリジェント センサー製品です。MCU を使用してスイッチ情報を正確に計算し、正弦波のゼロ点でリレーがオンになるように正確に制御します。がオンになっています。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって発生する大電流損傷リレーが回避されます。現在の電気負荷の多様化により、特に LED ランプ、省エネランプ、蛍光灯などにはさまざまな静電容量のコンデンサが使用されています。これはリレーにとっては災難だ。 50W LED ランプは、80 ～ 120A のサージ電流を生成することがあります。一般的な10Aのリレーは突入電流の3倍までしか耐えられず、数日から数回でリレーが壊れる可能性が高いです。このため、市販されている従来のセンサーは寿命が短く、負荷電流も小さくなっています。
この問題を克服するために、この製品は高度なデジタル精密計算を採用し、正弦波がゼロ電位のときに負荷をオンにし、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術による最新の制御方式により、あらゆる負荷を簡単に制御できます。中級～高級品です。従来品に比べてコストは増加しますが、製品の信頼性と寿命は大幅に向上します。この商品は安心を選ぶ、安全を選ぶに等しいです。
本製品にはスイッチング電源版とコンデンサ降圧版があります。スイッチング電源バージョンの動作電圧は最大 100V ～ 277V で、スタンバイ消費電力は <0.5W です。原則として、容量性降圧バージョンは単一電圧のみを使用でき、スタンバイ消費電力は >0.7W です。製品を選択する際には考慮する必要があります。
仕様
|
電源：220-240V/AC 50Hz/60Hz 100-130V/AC 50Hz/60Hz 全負荷: 1200W (220-240VAC) 800W (AC100-130V) 検知範囲：最大12m (22℃)(調節可能) 検出角度: 180° |
使用温度：-10℃～+40℃ 動作湿度: <93%RH 時間設定：10秒～12分（調整可能） 調光：＜10LUX-2000LUX（調整可能） 検出動作速度: 0.6-1.5m/s 設置高さ：1.8m～2.5m |
関数
ルクス調整：
LUX は環境の照度を指します。 LUX 調整ノブを調整すると、センサーを誘導に適用する照度を選択できます。自分に合った習慣を選んでください。
20LUX ソリューションの選択肢の一部は照明されます。 50LUX の周囲照明を誘導照明として選択する人もいますし、LUX 調整ノブが最大に調整されている限り、いつでも誘導照明になることを選択する人もいます。
時間調整：
時間調整ノブは、センサーが光を感知した後の時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。
特徴
昼夜を自動識別し、作業開始の調光を調整できるので、夜間は自動で動作し、昼間は停止します。
場所に応じて時間設定を調整できます。
場所に応じて時間設定を調整できます。
点灯時間は自動で追加できます。ランプ点灯下で人間が検知フィールド内を移動すると、信号を検知するたびに時間を再度計算し、点灯時間を自動的に遅らせることができます。
センサー情報
インストール
|
1.接続線ボックスのネジを締めてボックスの蓋を外してください。 2.接続図に従って、電源と負荷をセンサーに接続します。 3.下図のようにセンサーを選択した位置に固定します。 4. 蓋をかぶせてネジを締めてください。 |
 |
テスト
1. 時間設定調整ノブ（TIME）：ユーザーは希望に応じて遅延時間を選択できます。通常、設置および測定するときに、時間ノブを最小限に調整すると、設置が簡単で便利になります。
取り付け後、点灯時間を10秒〜12分の間で選択できます。時間を設定し、テスト時間を確認するときは、センサーヘッドの前に移動信号があり、設定時間が不正確になることを防ぐため、センサーヘッドを下に向けてください。
2. 光調整ノブ（LUX）：ノブを使用すると、センサーが自動的に誘導する特定の周囲光（日光〜光）を選択できます。通常、10ux が夜間の値で、100LUX ～ 2000LUX が昼間の値となります。
3. したがって、最初に時間を設定するとき、ユーザーは必要になるまで、希望に応じて LUX ノブを繰り返し調整できます。
4. 感度調整ノブSENS（検出距離調整ノブ）：製品の最長検出距離は12mで、周囲温度が22°Cの場合の最長距離です。温度が高すぎると、検出距離が短くなります。冬は感度が非常に高く、夏は感度が低くなります。ユーザーは、使用範囲に応じてSENSノブを調整して、センサーランプが必要な距離で自動的に誘導することができます。
注意：この製品を使用するときは、必要な適切な位置に感度を調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、風によって誤った動作が検出されやすくなります。落ち葉やカーテンの吹き飛ばし、小動物、送電網や電気機器の干渉による誤動作など。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
|
注意：日中にテストする場合は、LUX ノブをその位置に調整する必要があります。そうしないと、センサーがランプを点灯させません。 |
 |
1. 揺れることによりセンサーが誘導されるため、木などの揺れる物体にユニットを設置しないでください。と偽ってランプを点灯させます。
2. 直射日光が当たる場所への設置は避けてください。
3. 雨の多い場所には設置しないでください。雨が多い場所では誘導感度が低下するためです。
4. 公道を移動する人や高温ガスによりランプが点灯する可能性がありますので、本体を公道に向けないでください。
5. ユニットの感度は人体の横方向の動きに対しては非常に高くなりますが、正面方向の動きに対しては非常に低くなります。
したがって、設置の際には、センサーが確実に動作するように、移動物体がセンサーとともに横方向に移動できる位置を選択する必要があります。
何らかの問題と解決方法
1、負荷が動作しない:
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 作業灯セットが調光に対応しているかご確認ください。
2、感度が悪い：
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。
3、センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
d: エアコンやセントラルヒーティングなど、センサー付近の温度が明らかに変化していないか確認してください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。
このマニュアルはこの製品の現在の内容プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
