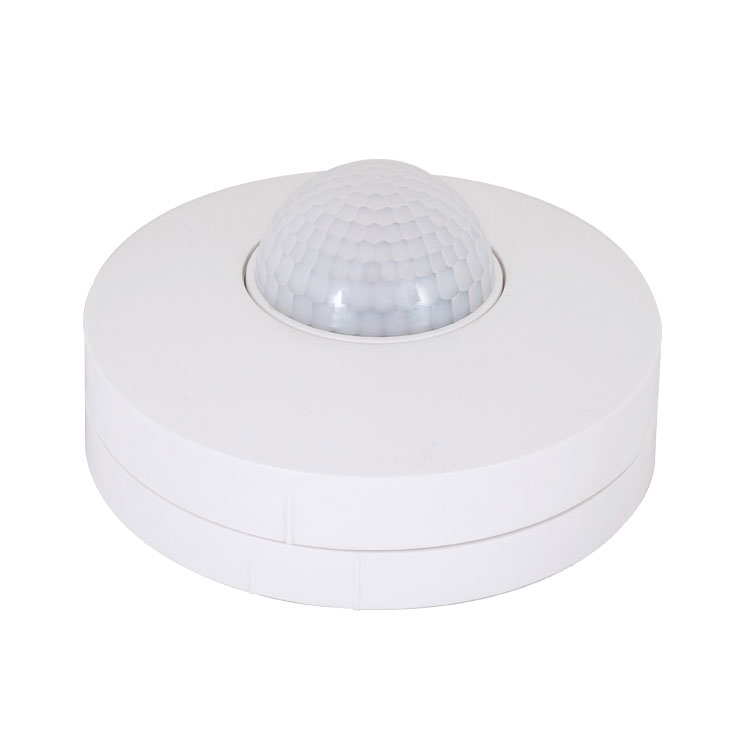

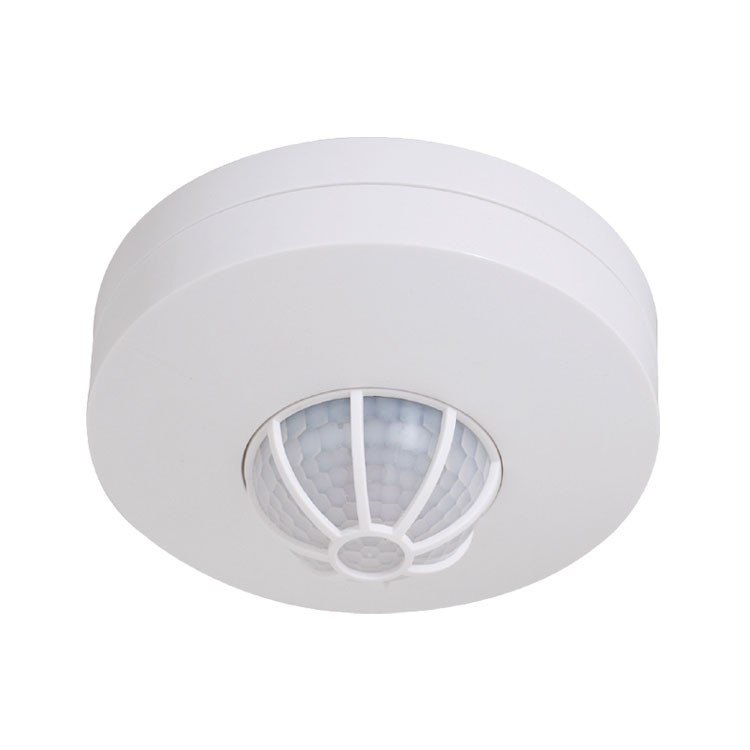

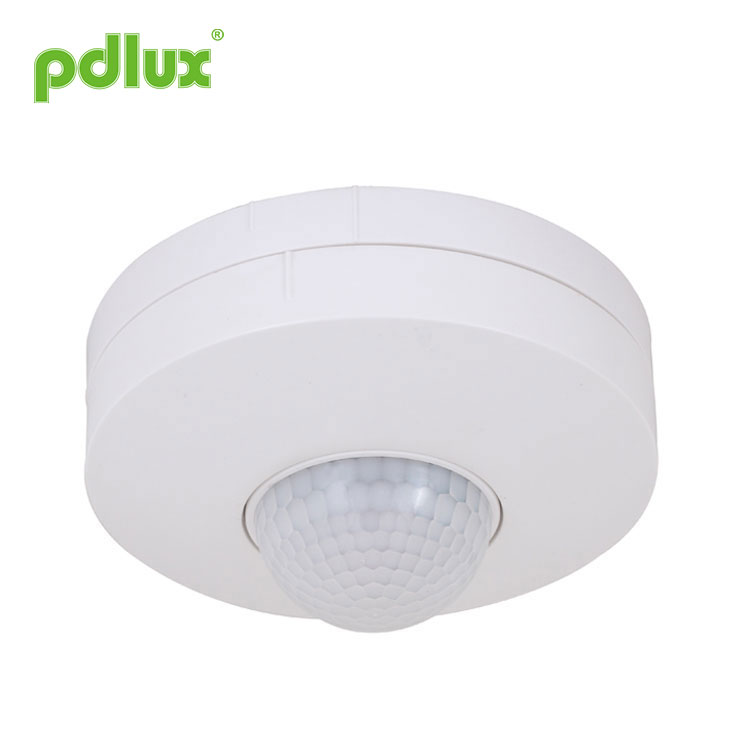

天井赤外線センサー

PD-PIR101-Z赤外線センサーの説明

天井赤外線センサーの概要

この製品は、高度なデジタル制御赤外線焦電インテリジェントセンサー製品です。MCUを使用してスイッチ情報を正確に計算し、正弦波のゼロ点でオンになるリレーを正確に制御して、各負荷をオンにします。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって生成される大電流損傷リレーが回避されます。負荷の下の電圧。

現在の電気負荷の多様化により、特にLEDランプ、省エネランプ、蛍光灯はすべて異なる静電容量のコンデンサを備えています。これはリレーにとっての惨事です。 50W LEDランプは、80〜120Aのサージ電流を生成する場合があります。 10Aの通常のリレーは突入電流の3倍にしか耐えることができず、リレーは数日または数回で破損する可能性があります。これが、市場に出回っている従来のセンサーの寿命が短く、負荷電流が小さい理由です。

この問題を克服するために、天井赤外線センサーは、正弦波がゼロ電位のときに負荷をオンにする高度なデジタル精度計算を採用しているため、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術の最新の制御方法により、あらゆる負荷を簡単に制御できます。ミディアムハイエンド製品です。従来のバージョンに比べてコストが高くなりますが、製品の信頼性と寿命が大幅に向上します。天井赤外線センサーは、安心を選択し、安全を選択することと同じです。

天井赤外線センサーには、スイッチング電源バージョンとコンデンサ降圧バージョンがあります。スイッチング電源バージョンの動作電圧は最大100V〜277Vで、待機電力消費量は0.5W未満です。原則として、容量性降圧バージョンは単一の電圧しか持つことができず、待機時消費電力は> 0.7Wです。あなたは製品を選ぶときにそれを考慮する必要があります。

天井赤外線センサーの仕様

関数
>ルクス調整：
LUXは、環境の照度を指します。 LUX調整ノブを調整すると、センサーを誘導に入れる照度を選択できます。あなたに合った習慣を選んでください。
20LUXソリューションの選択肢のいくつかを明らかにする必要があります。 50LUXアンビエント照明を誘導照明として選択するものもあれば、LUX調整ノブが最大に調整されている限りいつでも誘導照明を選択するものもあります。

>時間調整：
時間調整つまみは、センサーが光を感知してからの時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。

センサー情報

ノブの設定
â‘SENS：検出範囲を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。最小回転時は3m、最大回転時は12mです。
•TIME：負荷作業の時間設定を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。時間設定は、最大に回すと約12分、最小に回すと約10秒になります。
•LUX：作業灯を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。最小にすると、約10LUXのライトコントロールの下でのみ機能し、最大にすると、任意のライトコントロールで機能します。

注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。感度を最大に調整しないでください。誤った動きによって製品が正常に動作しないためです。感度が高すぎるため、間違ったものを簡単に検出できます。風が吹く葉やカーテン、小動物による動き、電力網や電気機器の干渉による間違った動き。これらすべてが製品をリードし、正常に動作しません！
製品が正常に動作しない場合は、感度を適切に下げてからテストしてください。

接続-配線図

インストール手順 （1）スイッチオフ電源を取り付ける前。 （2）トップカバーを反時計回りに回して外し、ボトムカバーを固定しているネジを締めます。 （3）下部カバーを選択した位置にネジで取り付けます（いいね）ï¼› （4）接続線図に従って、電源線と負荷線をセンサーの接続線列に接続します。 （5）センサーの上部カバーにボタンを押し、時計回りに回して（＆reg;のように）締め、取り付けが完了しました。

注意
>電気技師または経験豊富な人が設置する必要があります。
>不安定なオブジェクトにインストールすることは避けてください。
>検出ウィンドウの前に障害物や動く物体があってはなりません。
>エアコンやセントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
>安全上の理由から、取り付け後にヒッチを見つけた場合はカバーを開けないでください。
>製品と説明書に違いがある場合は、主に製品を参照してください。

いくつかの問題と解決方法
>ロードが機能しない：
a。電源と負荷の接続が正しいことを確認してください。
b。負荷が良好かどうかを確認します。
c。検出後、ショーランプが速度を加速するかどうかを確認します。
d。作業灯が照明制御に対応しているかどうかを確認します。

>感度が悪い：
a。検出ウィンドウの前に信号の受信に支障がないか確認してください。
b。周囲温度が高すぎるかどうかを確認してください。
c。信号源が検出フィールドにあるかどうかを確認してください。
d。設置高さが取扱説明書に記載されている高さに対応しているか確認してください。
e。移動方向が正しいか確認してください。

>センサーは負荷を自動的にシャットダウンできません：
a。検出フィールドに継続的な信号があるかどうかを確認します。
b。時間設定が最長に設定されているかどうかを確認します。
c。電源が命令に対応しているかどうかを確認します。
d。エアコンやセントラルヒーティングなど、温度変化が明らかにセンサーに近づいているかどうかを確認します。



•専門家による設置で確認してください。
•取り付けおよび取り外し作業の前に、電源を遮断してください。
•安全のために電源を切っていることを確認してください。
•不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。

このマニュアルは、この製品の現在のコンテンツプログラミングに関するものであり、予告なしに製造元に変更や修正が加えられています。
この指示は、当社の許可なしに、他の目的でコピーすることはできません。
