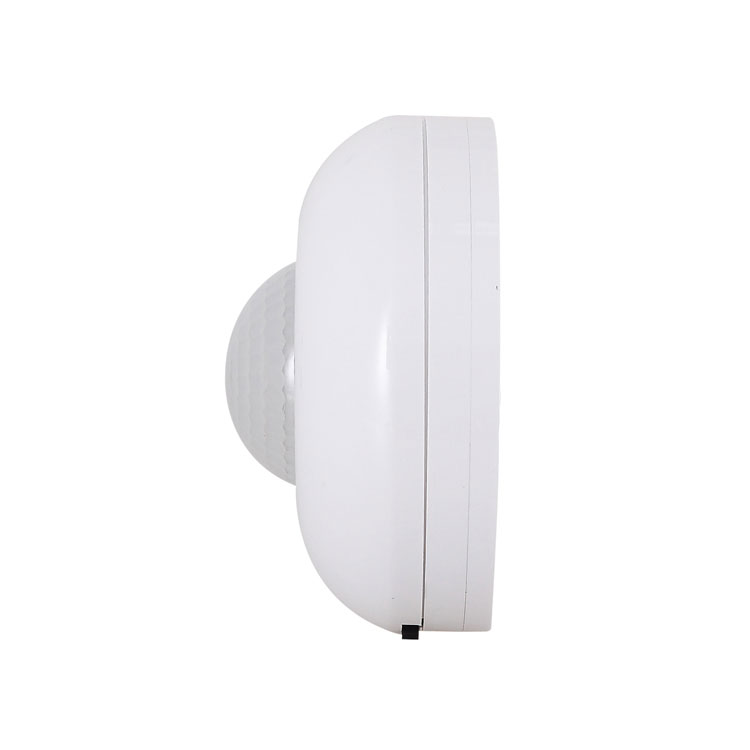

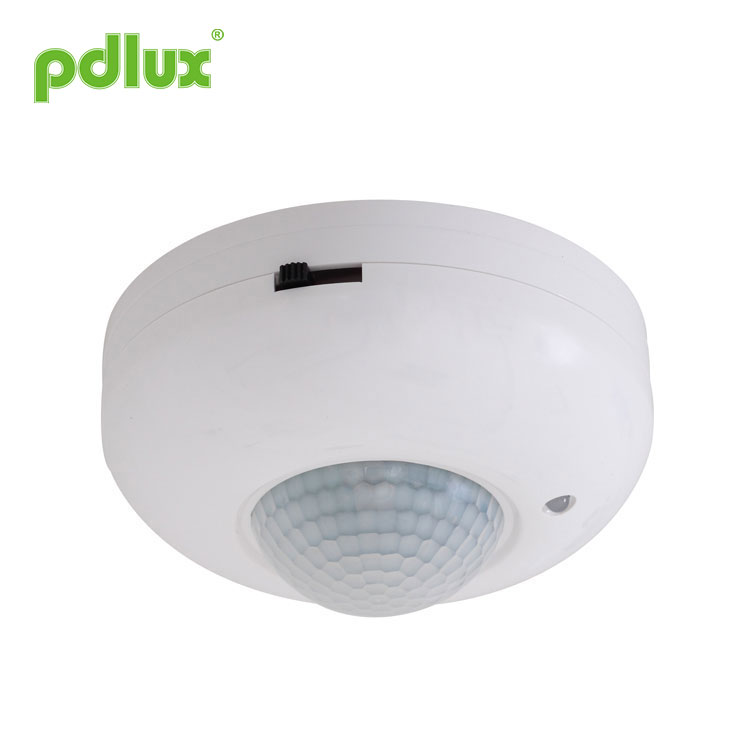

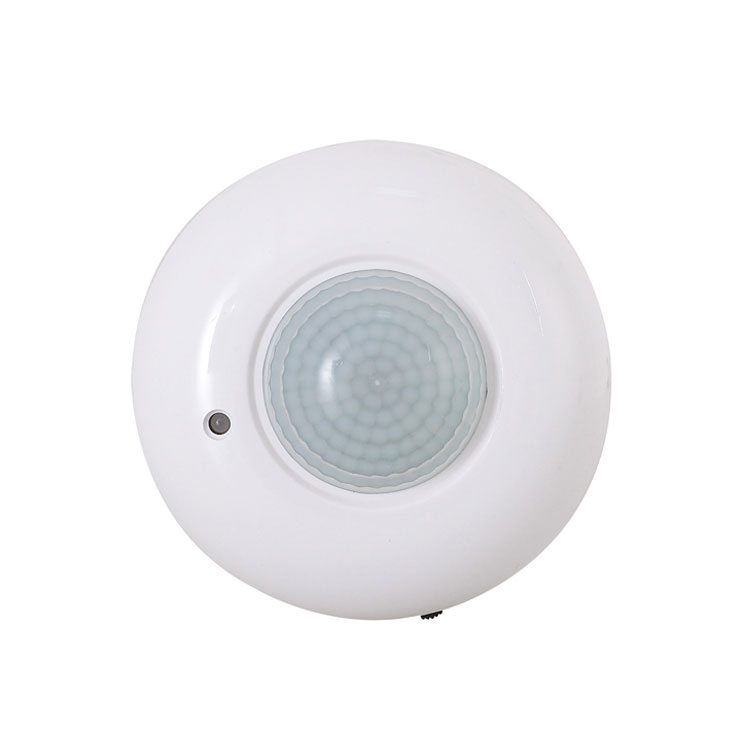

天井取り付け型赤外線モーションセンサー
以下は、天井取り付け型赤外線モーション センサーの紹介です。天井取り付け型赤外線モーション センサーについての理解を深めるのに役立つことを願っています。
モデル:PD-PIR120-Z
お問い合わせを送信
PD-PIR120-Z 赤外線モーションセンサーの説明書
この天井取り付け型赤外線モーション センサーは、高度なデジタル制御赤外線焦電インテリジェント センサー製品です。この製品は、従来の単一センサーのほぼ 2 倍の感度を持つ 1 つの高解像度センサーを使用しています。MCU を使用してスイッチ情報を正確に計算し、正確に正弦波のゼロ点でリレーがオンするように制御し、各負荷をオンにします。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって発生する大電流損傷リレーが回避されます。負荷時の電圧。
現在の電気負荷の多様化により、特にLEDランプ、省エネランプ、蛍光灯にはそれぞれ異なる静電容量のコンデンサが搭載されています。これはリレーにとっては災難だ。 50W LED ランプは、80 ～ 120A のサージ電流を生成することがあります。一般的な10Aのリレーは突入電流の3倍までしか耐えられず、数日から数回でリレーが壊れる可能性が高いです。このため、市販されている従来のセンサーは寿命が短く、負荷電流も小さくなっています。
この問題を克服するために、この製品は高度なデジタル精密計算を採用し、正弦波がゼロ電位のときに負荷をオンにし、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術による最新の制御方式により、あらゆる負荷を簡単に制御できます。中級～高級品です。従来品に比べてコストは増加しますが、製品の信頼性と寿命は大幅に向上します。この商品は安心を選ぶ、安全を選ぶに等しいです。
本製品にはスイッチング電源版とコンデンサ降圧版があります。スイッチング電源バージョンの動作電圧は最大 100V ～ 277V で、スタンバイ消費電力は <0.5W です。原則として、容量性降圧バージョンは単一電圧のみを使用でき、スタンバイ消費電力は >0.7W です。製品を選択する際には考慮する必要があります。
仕様
|
電源:220-240VAC 50Hz/60Hz AC100-130V 50Hz/60Hz 全負荷：最大1200W (AC220-240V) 最大800W (AC100-130V) 時間設定：最小：5秒 最大：6分±5秒（調整可能） 光制御: <10LUX(調整可能) |
検知範囲：最大6m（半径）（22℃） 検出角度: 360°(上面図) 使用温度: -10°C~+40°C 動作湿度: <93%RH 設置高さ：2.5m～4.5m 検出速度：0.6～1.5m/s |
関数
昼と夜を自動的に識別できます。光制御は、動作時に消費者の希望に応じて自由に調整できます。スイッチを「TEST」位置にすると、昼でも夜でも動作します。 「2」「3」「4」の位置に回した場合、調光は10LUX未満でのみ機能します。調整パターンはテストパターンを参照してください。
電源と検出表示：電源を入れると表示ランプが緑色に点灯し、センサーが誘導信号を受信すると赤色に点灯します。したがって、電力と検出が正常かどうかを示すことができます。
時間設定は調整可能：消費者の希望に応じて時間設定を自由に設定できます。スイッチを時計回りに回します。 「1」の位置（最小時間）は約5秒です。 「2」の位置は約30秒、「3」の位置は2分±5秒、「4」の位置は6分±5秒です。
センサー情報
取り付け(次の図を参照)
電源を切ります。
ボトムスタンドを時計回りに回して取り外します。電源線はボトムスタンドの中央の穴を通過します。
ボトムスタンドは膨張したネジで選択した位置に固定されます。
結線図に従い、電源と負荷をセンサの結線欄に接続してください。
センサーはボトムスタンドの口に向けられ、反時計回りに回転しました。
スイッチを「1」の位置に回します。
電源を入れると、インジケーターが赤色で 30 秒間点滅し、その後動作状態になり、インジケーターが緑色に変わります。
負荷が初めて消灯した場合、5 秒後に再度感知すると、負荷が動作し、表示ランプが赤になります。負荷は 5 秒以内に動作を停止する必要があります。
スイッチを「2」の位置に回します。インダクタ負荷は、10lux を超える周囲光では動作しないでください。検出ウィンドウを不透明なオブジェクト (タオル Elc) で覆うと、ロードが機能するはずです。インダクタ信号がない状態では、負荷は 25 ～ 35 秒以内に動作を停止します。
|
注記 電気技師または経験豊富な方が設置できます。 不安の対象をインスタレーションの基本面と見なすことはできません。 検出ウィンドウの前には、検出に影響を与える障害物や不安物体はありません。 エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置しないでください。 取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。 説明書と製品の機能に相違がある場合は、製品を優先し、申し訳ありませんが追加のお知らせは控えさせていただきます。 |
 |
何らかの問題と解決方法
負荷が機能しない:
a: 電力と負荷を確認してください。
b: 負荷が良好な場合。
c: インジケーターランプが緑色の場合。
d: 作業灯が調光に対応しているか確認してください。
感度が悪い：
a: 検出窓の前に信号の受信を妨げるものがあるかどうかを確認してください。
b: 周囲温度を確認してください。
c: 信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付け高さを確認してください。
e: 移動方向が正しい場合。
センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号がある場合。
b: 時間設定が最長に設定されている場合。
c: 電力が指示に対応している場合。
d: エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。
当社は製品の品質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。設計の際には、冗長設計に注意を払い、安全性を採用しています。
トラブルを避けるためのノルマ。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
