まとめ

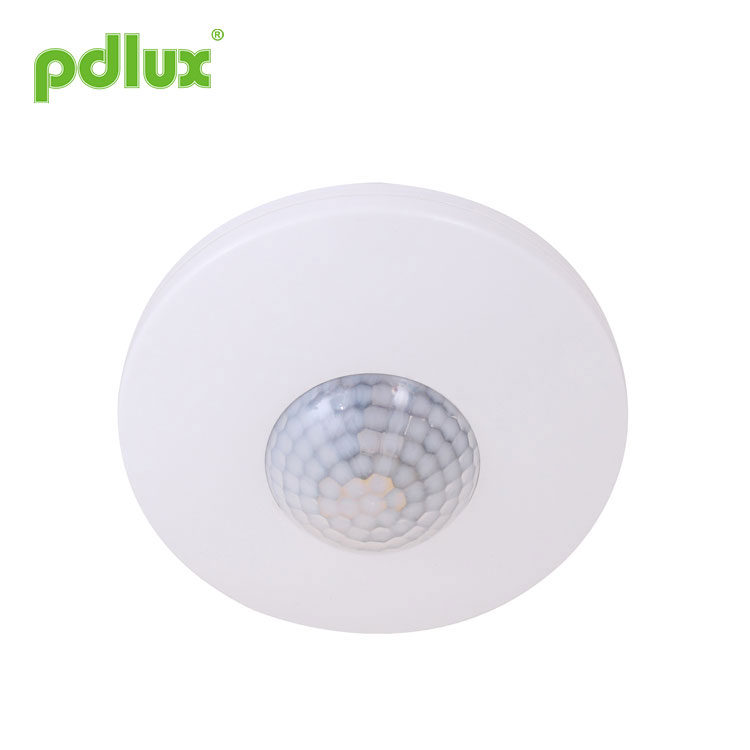

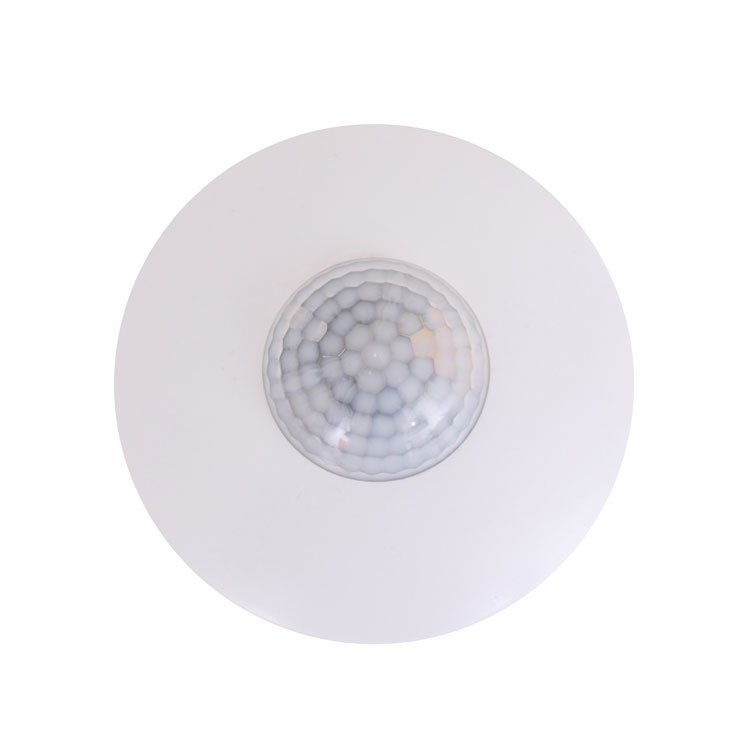

自動化、便利、安全、省エネと実用的な機能を集めています。内部の1つの検出器は広範囲の検出フィールドを構成し、人からの赤外線エネルギーを制御信号源として利用し、検出フィールドに入るとすぐに負荷を開始できます。昼と夜を自動的に識別できます。設置が簡単で広く使用されています。これは、これまでで最も先進的な、薄型デジタルの PIR センサーです。デジタルインテリジェント焦電型赤外線センサーを採用し、回路性能がより安定し、エラー動作が少なく、感度が高く、故障率が低く、待機電力消費が低く、信号に対する分解能が高くなります。
仕様
|
電源: 220-240VAC、50Hz 定格負荷: 800W Max.タングステン 最大150Wの蛍光灯とLED 時間設定：8±2秒～8±2分（調整可能） 光制御: <10LUX~2000LUX(調整可能) 検出角度: 360° (天井設置) 感知動作速度: 0.6~1.5m/s |
検知範囲：1～5m（半径）（天井設置）（調整可能） 最大10m (壁設置)(調節可能) 設置高さ：2.5～3.5m（天井設置） 1.7～2.5m(壁面設置) 使用温度：-10℃〜+40℃ IP20 |
センサー情報
関数
昼と夜を自動的に識別します。希望に応じて周囲の光を調整できます。SUN (最大) にすると、昼も夜も動作します。MOON (最小) にすると、10LUX 未満の環境でのみ動作します。調整についてはテスト方法を参照してください。
設置位置や検知フィールドに応じて検知距離を設定できます。
時間遅延は継続的に追加されます。最初のインダクタの後に 2 番目の誘導信号を受信すると、最初の時間遅延基本の残りの時間をもう一度計算します。 (時間設定)
時間遅延調整：ご希望に応じて設定できます。最小値は 8±2 秒です。最大値は 8±2 分です。
| (1)検出範囲設定(感度) | |
|
検知範囲を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。ミニにすると1m、MAXにすると5mになります。 |
|
注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて製品が正常に動作しない原因となります。正常に動作しない場合は、感度を適度に下げてテストしてください。
|
|
| (2)時刻設定 | |
|
負荷作業の時間設定を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 MAX に回すと約 8±2min、min に回すと約 8±2sec の時間設定になります。 |
|
注記：ライトが自動オフになると、センサーが別の動きを検出する準備ができるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。
主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くした方がよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。
|
|
| (3)調光設定 | |
|
作業灯を調整します。時計回りに回すと増加し、反時計回りに回すと減少します ミニにすると、約 10LUX の調光以下でのみ機能しますが、最大にすると、あらゆる調光が機能します。 |
接続配線図
|

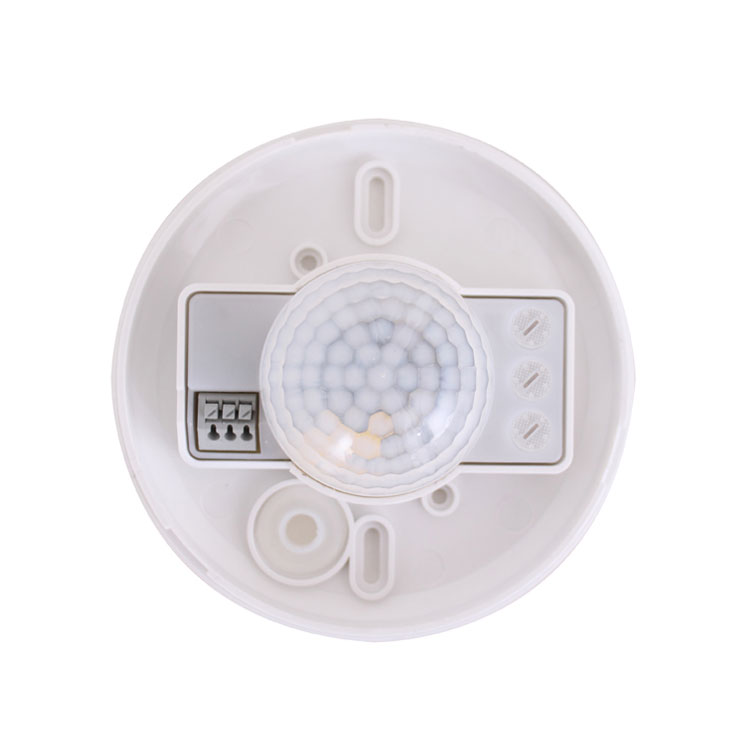

取り付け説明書 (1) 取り付ける前に電源を切ってください。 (2) トップカバーを反時計回りに回して取り外し、ボトムカバーを固定しているネジを締めます。 (3) ボトムカバーを選択した位置にネジで取り付けます(①と同様)。 (4) 接続配線図に従って、電源線と負荷線をセンサーの接続線列に接続します。 (5)センサー上部のボタンを押して、時計回りに回して（②のように）締めれば取り付け完了です。 |
 |
テスト
1. LUX ノブを時計回りに最大 (SUN) まで回します。タイムノブを反時計回りに最小に回し、センサーノブを時計回りに最大に回します。
2. 電源が接続されると、制御された負荷は動作を開始し、継続的な信号が検出されなくなると 8±2 秒後に動作を停止します。
3. 検出されると、継続的な信号が検出されない場合、負荷が動作し、インジケータがオンになり、8±2 秒後に動作を停止します。4 秒後に信号が検出されると、負荷が動作を開始し、インジケータがオンになり、8±2 秒後に動作を停止します。 2 秒後、継続的な信号が検出されなくなった場合。
4. LUX ノブを反時計回りに最小まで回します。 10LUXを超える環境でテストした場合、誘導負荷が動作停止した後、負荷は動作しません。ただし、検出ウィンドウを不透明な物体 (タオルなど) で覆うと、負荷は機能します。誘導信号がない状態では、負荷は 8±2 秒以内に動作を停止する必要があります。
注記
電気技師または経験豊富な担当者が設置する必要があります。
不穏な物体への設置は避けてください。
検出に影響を与える検出ウィンドウの前に障害物や移動物体があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置しないでください。
安全を考慮して、取り付け後に引っ掛かりを発見した場合はカバーを開けないでください。
製品と説明書に相違がある場合は、主に製品を参照してください。
何らかの問題と解決方法
負荷が機能しない:
ａ．電源と負荷の接続が正しいことを確認してください。
b.負荷が適切かどうかを確認してください。
c.ショーランプが検出後に加速するかどうかを確認します。
d.作業灯が調光に対応しているか確認してください。
感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さが説明書に示されている高さと一致しているかどうかを確認してください。
e.移動方向が正しいか確認してください。
センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号があるかどうかを確認します。
b.時間設定が最長になっているか確認してください。
c.電力が指示に対応しているかどうかを確認してください。
d.エアコンやセントラルヒーティングなど、センサー付近で明らかな温度変化がないか確認してください。
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損害についても、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
