デジタル赤外線センサー
商品情報
本製品は新しい省エネスイッチです。集積回路、優れた感度の検出器、SMTを採用しています。自動、便利、安全、省エネ、実用的な機能が組み込まれており、上下左右のサービスフィールドで構成される広い検出範囲を備えています。人の動きによる赤外線を受信して動作します。検知フィールドに入ると即座に制御負荷を起動することができます。昼と夜を自動的に識別できます。
その使用範囲は広いです。そのインストールは非常に便利です。電力表示と検出表示の機能があります。
仕様
センサー情報
関数
検出フィールド: 検出フィールドは上下左右のサービス フィールドで構成されます (次の図 I を参照)。しかし、検出フィールド内の移動方向は感度と大きな関係があります。
昼夜識別可能：生産前に設定されています。ただし、20LUX以下の調光でのみ動作します。
電源と検出表示：電源を入れた後、表示ランプが4秒ごとに1回点滅します。信号を受信すると1秒ごとに2回点滅します。つまり、検出と電力が正常かどうかを示します。
時間設定は継続的に追加されます。最初の誘導後に2回目の誘導信号を受信すると、最初の時間設定の基本の残りの時間をもう一度計算します。(設定時間)
時間設定調整：消費者の希望に応じて設定できます。最小時間は8秒±3秒です。最大は7分±2分です。
スイッチ：PD-PIR133Cスイッチは「AUTO」、「OFF」、「ON」です。
設置 (次の図を参照)
電源を切ります。
電源と負荷の配線は結線図に従ってセンサーに接続されます。
基板面を外します。センサーは選択した位置に固定されます。
基板面を覆った後、電源を入れてテストすることができます。
ノート
電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物体がありません。
エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
説明書と製品の機能に相違がある場合は、製品を優先し、申し訳ありませんが追加のお知らせは控えさせていただきます。
ある問題とその解決方法
1. 負荷が機能しない:
ａ．電力と負荷を確認してください。
b.負荷が良ければ。
c.誘導後にインジケーターランプの速度が速くなった場合。速度が速くなった場合は、スイッチが「自動」位置にあるかどうかを確認してください。
d.作業灯が調光に対応しているかご確認ください。
2.感度が悪い：
ａ．検出窓の前に信号の受信を妨げるものがないか確認してください。
b.周囲温度をご確認ください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さをご確認ください。
e.移動方向が正しい場合。
3. センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的なセンサー信号がある場合。
b.時間設定の場合は最長に設定してください。
c.パワーが指示に対応している場合。
d.センサー付近の温度が変化した場合。 （エアコン、セントラルヒーティングなど）
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。

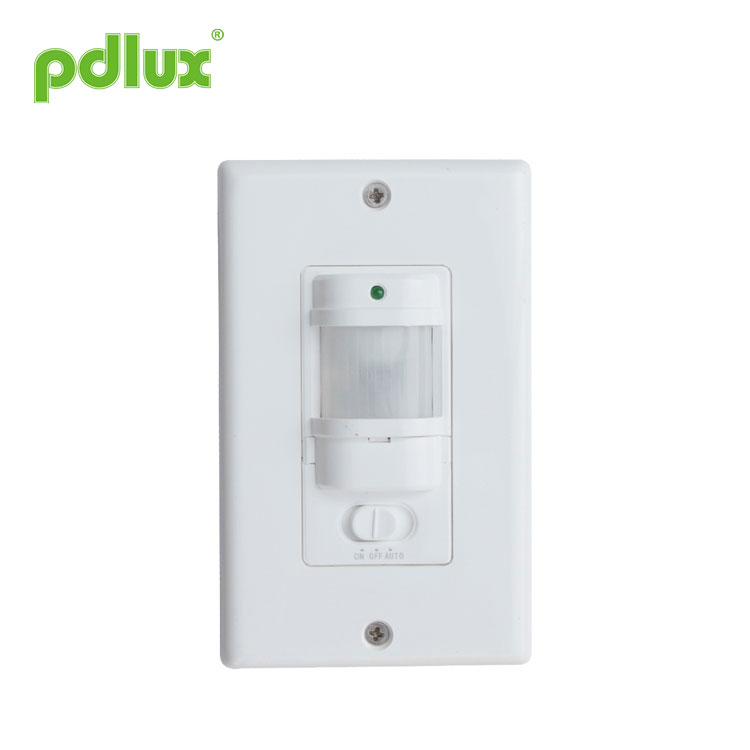

赤外線センサー PD-PIR133C 説明書
商品情報
本製品は新しい省エネスイッチです。集積回路、優れた感度の検出器、SMTを採用しています。自動、便利、安全、省エネ、実用的な機能が組み込まれており、上下左右のサービスフィールドで構成される広い検出範囲を備えています。人の動きによる赤外線を受信して動作します。検知フィールドに入ると即座に制御負荷を起動することができます。昼と夜を自動的に識別できます。
その使用範囲は広いです。そのインストールは非常に便利です。電力表示と検出表示の機能があります。
仕様
|
電源:100-130V/AC 220-240V/AC 100-240V/AC 電源周波数：50/60Hz 定格荷重： 800W 最大タングステン (100-130V/AC) 最大200W蛍光灯(100-130V/AC) 1200W最大タングステン(220-240V/AC) 300W Max.蛍光灯(220-240V/AC) |
調光: <20LUX 時間設定：最小：8秒±3秒 最大:7分±2分(調整可能) 検出角度: 140° 180° 検知範囲：最大9m（22℃） 使用温度：-10℃〜+40℃ 動作湿度: <93%RH 設置高さ：1m～1.6m 消費電力: 0.45W(静的0.1W) 検出動作速度: 0.6~1.5m/s |
センサー情報
関数
検出フィールド: 検出フィールドは上下左右のサービス フィールドで構成されます (次の図 I を参照)。しかし、検出フィールド内の移動方向は感度と大きな関係があります。
昼夜識別可能：生産前に設定されています。ただし、20LUX以下の調光でのみ動作します。
電源と検出表示：電源を入れた後、表示ランプが4秒ごとに1回点滅します。信号を受信すると1秒ごとに2回点滅します。つまり、検出と電力が正常かどうかを示します。
時間設定は継続的に追加されます。最初の誘導後に2回目の誘導信号を受信すると、最初の時間設定の基本の残りの時間をもう一度計算します。(設定時間)
時間設定調整：消費者の希望に応じて設定できます。最小時間は8秒±3秒です。最大は7分±2分です。
スイッチ：PD-PIR133Cスイッチは「AUTO」、「OFF」、「ON」です。
設置 (次の図を参照)
電源を切ります。
電源と負荷の配線は結線図に従ってセンサーに接続されます。
基板面を外します。センサーは選択した位置に固定されます。
基板面を覆った後、電源を入れてテストすることができます。
|
テスト 基板面を外した後、タイムノブを反時計回りに最小に回します。 電源投入後、制御負荷は動作せず、表示灯が4秒に1回点滅します。検出窓を不透明な物体(タオルなど)で覆うと、負荷は10秒以内に動作し、表示ランプが1秒ごとに2回点滅します。 (光は検出窓を投影できません)。 誘導信号がない状態では、負荷は 5 ～ 30 秒以内に動作を停止します。同時に、インジケーターランプが 4 秒ごとに 1 回点滅します。 最初の 1 つが出た後、5 ～ 10 秒かけて検出窓を覆います。負荷が動作し、表示ランプが 1 秒ごとに 2 回点滅します。負荷は 5 ～ 15 秒以内に動作を停止します。 電源を入れてから20LUX以下の周囲光でテストすると、5～10秒以内に負荷が動作するはずです。負荷が動作を停止した後、センサー負荷は動作しなくなります。(負荷が動作しているときにセンサーが継続的なインダクター信号を受信した場合、センサーは継続的に動作します)。再度感知すると負荷がかかるはずです。 インダクタ信号がない状態では、負荷が 5 ～ 15 秒以内に動作を停止するのが通常です。 |
 |
ノート
電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物体がありません。
エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
説明書と製品の機能に相違がある場合は、製品を優先し、申し訳ありませんが追加のお知らせは控えさせていただきます。
ある問題とその解決方法
1. 負荷が機能しない:
ａ．電力と負荷を確認してください。
b.負荷が良ければ。
c.誘導後にインジケーターランプの速度が速くなった場合。速度が速くなった場合は、スイッチが「自動」位置にあるかどうかを確認してください。
d.作業灯が調光に対応しているかご確認ください。
2.感度が悪い：
ａ．検出窓の前に信号の受信を妨げるものがないか確認してください。
b.周囲温度をご確認ください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さをご確認ください。
e.移動方向が正しい場合。
3. センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的なセンサー信号がある場合。
b.時間設定の場合は最長に設定してください。
c.パワーが指示に対応している場合。
d.センサー付近の温度が変化した場合。 （エアコン、セントラルヒーティングなど）
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
