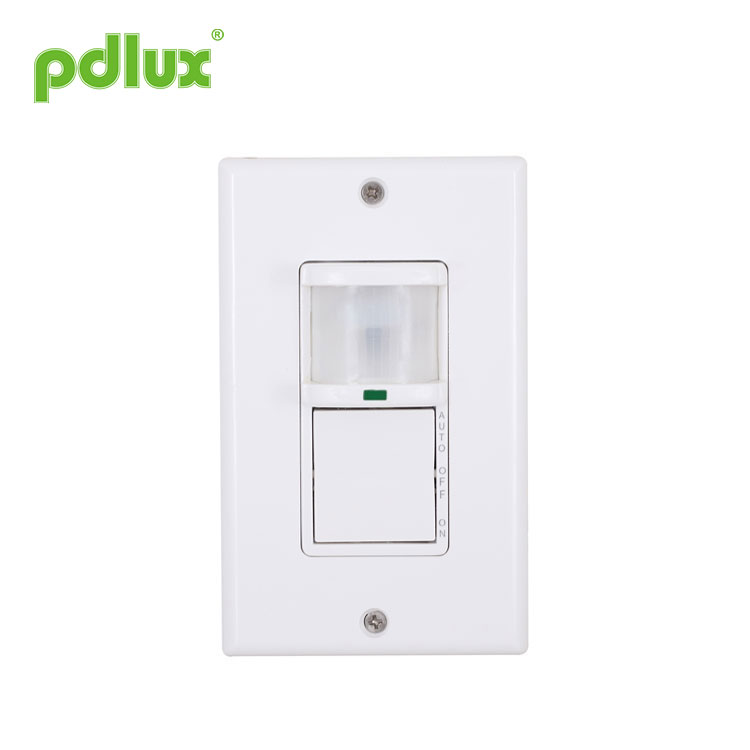

人体赤外線検出器モーションセンサースイッチ
以下は人体赤外線検出器モーションセンサースイッチの紹介です。人体赤外線検出器モーションセンサースイッチについての理解を深めるのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。
モデル:PD-PIR122
お問い合わせを送信
赤外線モーションセンサー PD-PIR122 説明書
商品情報
この人体赤外線検出器モーションセンサースイッチは新しい省エネ照明スイッチで、高感度検出器、集積回路、制御可能なシリコン、SMTを採用しています。自動、便利、安全、実用的な機能を集めています。広い検出範囲は上下左右のサービスフィールドで構成されています。からの赤外線エネルギーを利用します。
人体を制御信号源として、検出フィールドに入ると、制御された負荷が開始されます。昼と夜を自動的に識別できます。設置は便利で、範囲も広いです。電力表示と検出表示の機能があります。
仕様
|
電源：100V/AC～277V/AC 電源周波数：50/60Hz 検出角度: 180° 140° 検知範囲：8m(22℃) 使用温度:-10~+40℃ |
調光: 2~1000LUX(調整可能) 時間設定：分：8秒±3秒 最大:7分±2分 定格負荷：350W.max（120V/AC白熱灯） 500W.max (277 V/AC 白熱灯) 設置高さ：1m～1.6m |
関数
検出フィールド: 上下左右の広い範囲がサービスフィールドで構成されます(下図1参照)。移動方向は感度と関係がありますので、設置位置を選択する際は慎重に検討してください。
昼と夜を自動的に識別できます:この製品は工場出荷前に最大に調整されています。しかし、クライアントの希望に応じて調整することもできます。
検出表示：センサーが1つの信号を受信すると、表示ランプが1回点滅し、検出が正常であることを示します。
時間遅延は継続的に追加されます。最初の誘導の後に 2 番目の誘導信号を受信すると、最初の時間遅延の残りを基準にして時間をもう一度計算します。 (時間設定)
接触検出: 人が接触ラインに触れると、センサーが負荷を開始します。(サブジョイン)
時間遅延は調整可能: 消費者の希望に応じて設定できます。最小時間は8秒±3秒、最大時間は7分±2分です。
プッシュホンスイッチ：AUTO、OFF、ON。
設置 (次の図を参照)
 |
1. お子様の手の届かないところに保管してください。 2. 火気・高温・多湿の場所を避けて設置してください。 |
► 接続配線図に従って、電源と負荷の配線をセンサーに接続します。
► ボード面を持ち上げて取り外します。センサーを選択した位置にボルトで固定します。
► 基板面を覆い、ボルトを締めると、電源を入れてテストできます。
|
|
電源コードのアクセスを遮断するときに確認してください |
|
テスト ► ボード面を持ち上げて外し、時間ノブを反時計回りに最小まで回します。 「LUX」を時計回りに最大まで回し、押しボタンを「AUTO」に設定します。 ► 電源を入れた後、制御された負荷が動作し、表示ランプが 1 回点滅し、負荷は 10 秒以内に動作を停止します。 10秒後に感知すると、表示ランプが1回点滅し、負荷が動作を開始します。誘導信号がない状態では、負荷は5〜15秒以内に動作を停止します。 ► 「LUX」を反時計回りに最小にし、検出窓を不透明な物体（タオル）で覆います。負荷は 5 ～ 10 秒以内に動作するはずです（負荷がまだ動作している場合、センサーは連続誘導信号を検出した後も継続的に動作するはずです） )、ロードは 10 秒後に動作しなくなります。再び誘導されると、負荷は動作するはずですが、誘導信号がない状態では、通常、負荷は5〜15秒以内に動作を停止します。 ► 押しボタンを押して「OFF」にすると、センサーが負荷を遮断します。押して「オン」にすると、センサーは継続的に動作します。 |
 |
ノート
► 電気技師または経験豊富な担当者が設置できます。
► 不穏な物体を設置基礎面と見なすことはできません。
► 検出窓の前に検出に影響を与える障害物や不安物体がないこと
► エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置しないでください。
► 取り付け後に引っ掛かりを見つけた場合は、安全のためケースを開けないでください。
► 説明書と製品に相違がある場合は、製品を優先してください。追加の情報は提供できませんのでご了承ください。
ある問題とその解決方法
► 負荷が機能しない:
a: 電力と負荷を確認してください。
b: 負荷が良好な場合。
c: スイッチが「自動」位置にあるかどうかを確認してください。
d: 作業灯が環境光に対応しているかどうかを確認してください。
►感度が悪い：
a: 検出窓の前に信号の受信を妨げるものがないか確認してください。
b: 周囲温度が高すぎることを確認してください。
c: 信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付け高さをご確認ください。
e: 移動方向が正しい場合。
► センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な誘導信号がある場合。
b: 遅延時間が最長に設定されている場合。
c: 電力が指示に対応しているかどうか。
d: センサー付近の温度が変化した場合。 （エアコン、セントラルヒーティングなど）
e: ファンクションスイッチが「ON」の位置の場合。
故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。
