人体 PIR モーション検出センサー
以下は人体 PIR モーション検出センサーの紹介です。人体 PIR モーション検出センサーについての理解を深めるのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。

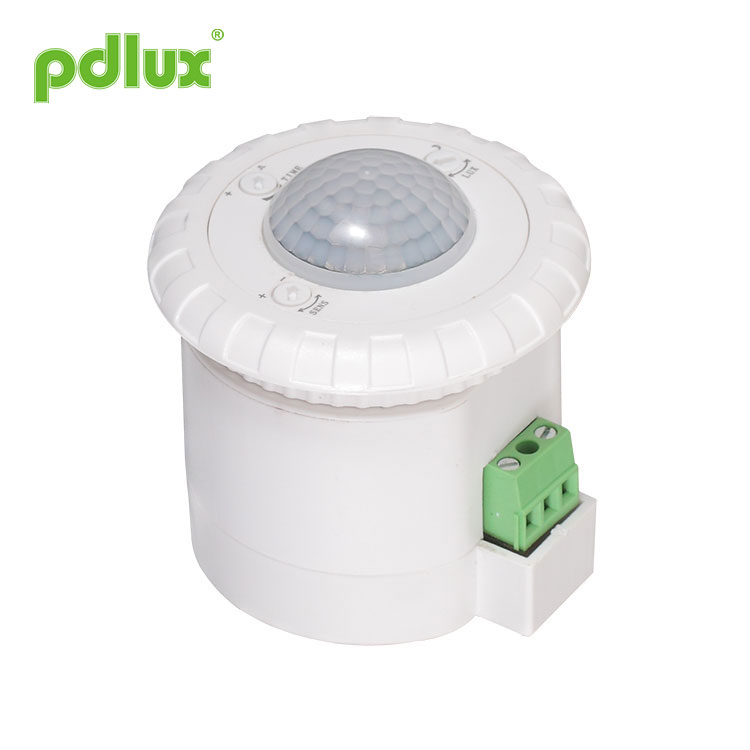

モデル:PD-PIR110
お問い合わせを送信
PD-PIR110 赤外線センサーの説明書
まとめ
|
人体PIRモーション検知センサーは、優れた感度検知器、集積回路、SMTを採用した新しい省エネスイッチです。自動、便利、安全、省エネ、実用的な機能を集めました。広い検出フィールドは上下左右のサービスフィールドで構成されます。人の動きによる赤外線を受信して動作します。検知フィールドに入るとすぐに負荷を開始し、自動的に昼夜を識別できます。さまざまなタイプのランプやランタンと併用できます。 |
 |
仕様
|
電源: 220-240VAC 電源周波数：50/60Hz 定格荷重: 800W最大タングステン(220-240VAC) 200W 最大蛍光灯(220-240VAC) 時間設定：分：8±3秒 最大:8±3分(調整可能) |
調光: <10LUX~2000LUX (調整可能) 検出範囲: 最大 8 メートル (<22 °C) (調整可能) 検出角度: 360° 設置高さ：2.5m～3.5m 使用温度: -10~+40°C 検出動作速度: 0.6~1.5m/s 動作湿度:<93%RH |
センサー情報
関数
検出フィールド: 検出フィールドは上下左右のサービスフィールドで構成されており、消費者の希望に応じて選択できます。しかし、移動方向は感度と大きな関係があります。昼と夜を識別できます: 光の制御は、動作しているときに自由に調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。ただし、「月」の位置（分）に調整されている場合は、10ルクス未満の調光でのみ機能します。調整パターンはテストパターンを参照してください。
時間設定は継続的に追加できます。最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。(時間設定)
光制御ポテンショメータ (LUX): ノブを時計回りに回すと値が増加します。ノブを反時計回りに回すと値が減少します。
時間ポテンショメータ (TIME): ノブを時計回りに回すと値が増加し、最大遅延時間は 8±3 分になります。ノブを反時計回りに回すと値が減少し、最小遅延時間は 8±3 秒になります。
感度ポテンショメータ (SENS): ノブを時計回りに回すと値が増加します。最大距離は 10±2m です。ノブを反時計回りに回すと値が減少し、最小距離は 3±2m になります。
注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて製品が正常に動作しない原因となります。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。
取り付け（次の図を参照）
電源を切ります。
ネジ付きチューブを電源コードと制御線にセットします。
接続配線図に従って、電源と負荷をセンサーに接続します。
テスト
光制御ノブを時計回りに回すと最大（太陽）、時間ノブを反時計回りに回すと最小、感度ノブを時計回りに回すと最大になります。
1. 30 秒間電気に接続すると、センサーは動作状態になります。ライトが消えた後、センサーの検出窓のすぐ前で手を振ると、センサーが信号を検出した後にライトが点灯します。 8±3秒間連続検出しないと消灯します。
2. 調光ノブを反時計回りに最小値 (夜) まで動かし、ライトが消えた後、センサーの検出窓のすぐ前で手を振ると、ライトが消えます。検出窓を不透明な物体（黒い布）で覆うと、1回検出すると点灯し、8±3秒間連続検出しないと消灯します。
まず、調光ノブを時計回りに最大値（昼間）にします。次に、時間と感度ノブを時計回りに最大値まで動かします。電気を接続した時間をカウントすると、8±3分でライトが消えます。
|
3. 30 秒間電気に接続すると、センサーは動作状態になります。消灯後に検出を開始します。センサーが信号を感知するとライトが点灯します。検出を停止します。センサーが信号を検出しない場合、ライトは 8±3 秒以内に消えます。 光制御ノブを反時計回りに最小値（夜間）にすると、光が消えた後に検出が開始され、光がオフになります。暗室の明るさをゆっくり下げます。ルーメンが10LUX未満になるとライトが点灯します。検出を停止します。ライトは8±3秒で消えます。 |
 |
ノート
電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなど、気温が変化するゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
何らかの問題と解決方法
負荷が機能しない:
a: 電力と負荷を確認してください。
b: 負荷が良好な場合。
c: 作業灯が調光に対応しているか確認してください。
感度が悪い：
a: 検出窓の前に信号の受信を妨げるものがないか確認してください。
b: 周囲温度が高すぎないか確認してください。
c: 信号源が検出フィールド内にあるかどうかを確認してください。
d: 移動方向が正しい場合。
センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号がある場合。
b：時間設定を最長に設定した場合。
c: 電力が指示に対応しているかどうか。
d: エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。
● 異なる環境で使用する場合は、感度を最高に調整しないでください。故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
