赤外線焦電インテリジェントセンサー
専門メーカーとして、当社は赤外線焦電インテリジェントセンサーを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。
モデル:PD-PIR65S-Z
お問い合わせを送信
PD-PIR65S-Z 赤外線センサーの説明書
まとめ
この製品は、高度なデジタル制御赤外線焦電インテリジェント センサー製品です。この製品は、従来の単一センサーのほぼ 2 倍の感度である高解像度センサーを 1 つ使用しています。MCU を使用してスイッチ情報を正確に計算し、リレーを正確に制御して、正弦波のゼロ点でオンになり、各負荷がオンになります。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって発生する大電流損傷リレーが回避されます。負荷時の電圧。
現在の電気負荷の多様化により、特にLEDランプ、省エネランプ、蛍光灯にはそれぞれ異なる静電容量のコンデンサが搭載されています。これはリレーにとっては災難だ。 50W LED ランプは、80 ～ 120A のサージ電流を生成することがあります。一般的な10Aのリレーは突入電流の3倍までしか耐えられず、数日から数回でリレーが壊れる可能性が高いです。このため、市販されている従来のセンサーは寿命が短く、負荷電流も小さくなっています。
この問題を克服するために、この製品は高度なデジタル精密計算を採用し、正弦波がゼロ電位のときに負荷をオンにし、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術による最新の制御方式により、あらゆる負荷を簡単に制御できます。中級～高級品です。従来品に比べてコストは増加しますが、製品の信頼性と寿命は大幅に向上します。この商品は安心を選ぶ、安全を選ぶに等しいです。
本製品にはスイッチング電源版とコンデンサ降圧版があります。スイッチング電源バージョンの動作電圧は最大 100V ～ 277V で、スタンバイ消費電力は <0.5W です。原則として、容量性降圧バージョンは単一電圧のみを使用でき、スタンバイ消費電力は >0.7W です。製品を選択する際には考慮する必要があります。
|
仕様 電源: 220-240VAC、50Hz/60Hz AC100-130V、50Hz/60Hz 全負荷：1200W（AC220-240V） 800W（AC100-130V） 時間設定：10秒～12分（調整可能） 検出範囲(22℃):最大10m |
調光：＜10LUX-2000LUX（調整可能） 検出角度: 110°(調整可能) 動作温度: -10°C ～ +40°C 設置高さ：1.8～2.5m 動作湿度: <93%RH 検出動作速度: 0.6-1.5m/s |
センサー情報
関数

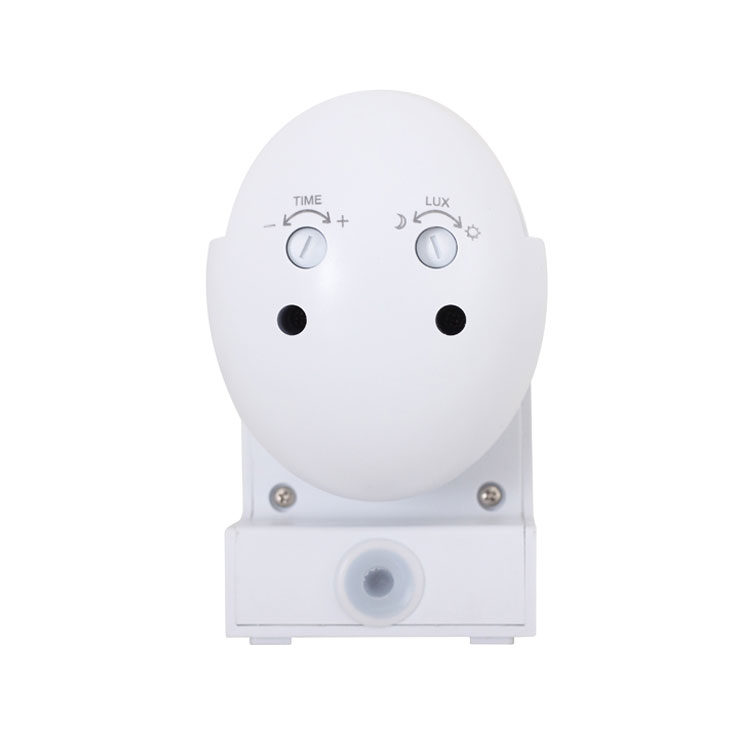

ルクス調整：
LUX は環境の照度を指します。 LUX 調整ノブを調整すると、センサーを誘導に適用する照度を選択できます。自分に合った習慣を選んでください。
20LUX ソリューションの選択肢の一部は照明されます。 50LUX の周囲照明を誘導照明として選択する人もいますし、LUX 調整ノブが最大に調整されている限り、いつでも誘導照明になることを選択する人もいます。
時間調整：
時間調整ノブは、センサーが光を感知した後の時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。
(1)時刻設定
 |
負荷作業の時間設定を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 MAXに回すと約12分、minに回すと約10秒の時間設定になります。 |
注:ライトが自動オフになる場合、センサーが別の動きを検出する準備ができるまでに 4 秒かかります。つまり、4 秒後に信号が検出された場合のみライトが自動オンになります。
主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くした方がよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。
(2)調光設定
 |
作業灯を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 ミニにすると、約 10LUX の調光以下でのみ機能しますが、最大にすると、あらゆる調光が機能します。 |
テスト
1. LUX ノブを時計回りに最大 (SUN) まで回します。タイムノブを反時計回りに最小まで回し、センサーノブを時計回りに最大まで回します。
2. 電源が接続されると、制御された負荷は動作を開始し、継続的な信号が検出されなくなると 2±1 秒後に動作を停止します。
3. 検出されると、継続的な信号が検出されない場合、負荷が動作し、インジケータがオンになり、10 秒後に動作を停止します。4 秒後に信号が検出された場合、負荷は動作を開始し、インジケータがオンになり、10 秒後に動作を停止します。継続的な信号は検出されません。
4. LUX ノブを反時計回りに最小まで回します。 10LUXを超える環境でテストした場合、誘導負荷が動作停止した後、負荷は動作しません。ただし、検出ウィンドウを不透明な物体 (タオルなど) で覆うと、負荷は機能します。誘導信号がない状態では、負荷は 10 秒以内に動作を停止します。
注記
電気技師または経験豊富な担当者が設置する必要があります。
不穏な物体への設置は避けてください。
検出に影響を与える検出ウィンドウの前に障害物や移動物体があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置しないでください。
安全を考慮して、取り付け後に引っ掛かりを発見した場合はカバーを開けないでください。
製品と説明書に相違がある場合は、主に製品を参照してください。
何らかの問題と解決方法
負荷が機能しない:
ａ．電源と負荷の接続が正しいことを確認してください。
b.負荷が適切かどうかを確認してください。
c.ショーランプが検出後に加速するかどうかを確認します。
d.作業灯が調光に対応しているか確認してください。
感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さが説明書に示されている高さと一致しているかどうかを確認してください。
e.移動方向が正しいか確認してください。
センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号があるかどうかを確認します。
b.時間設定が最長になっているか確認してください。
c.電力が指示に対応しているかどうかを確認してください。
d.エアコンやセントラルヒーティングなど、センサー付近で明らかな温度変化がないか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
このマニュアルはこの製品の現在の内容プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
