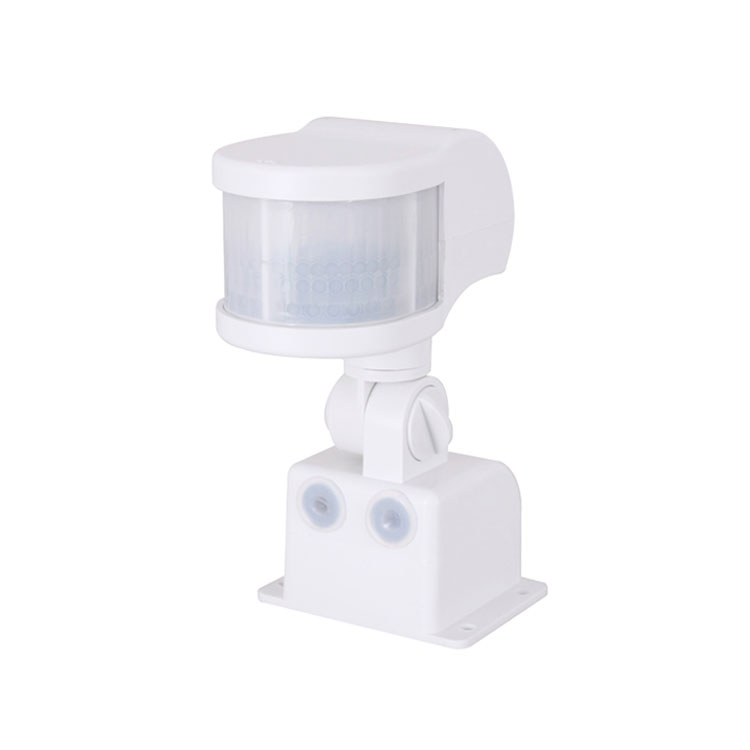

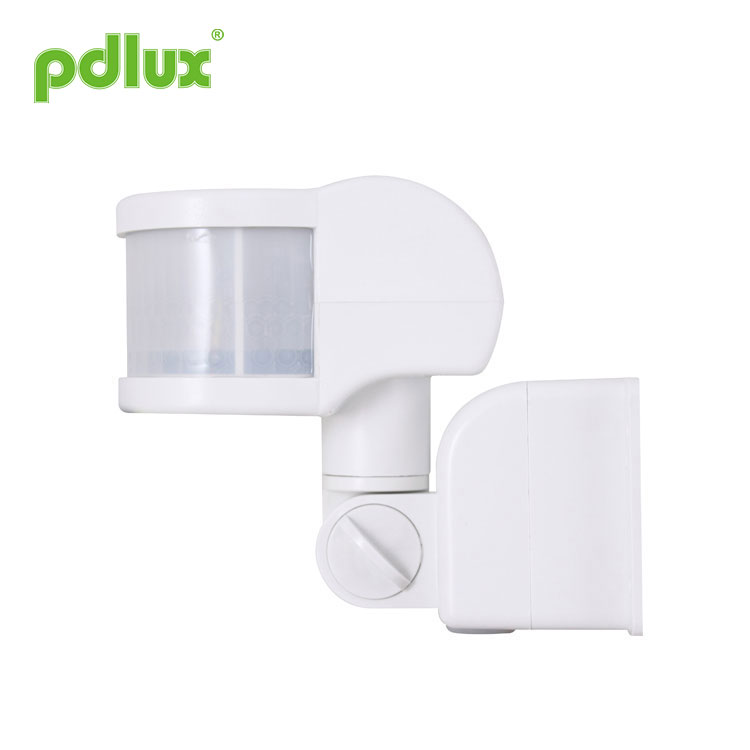

赤外線センサースイッチ
以下は赤外線センサー スイッチの概要です。赤外線センサー スイッチをより深く理解していただくのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。
モデル:PD-PIR126
お問い合わせを送信
赤外線センサー PD-PIR126 説明書
商品情報
この赤外線センサー スイッチは、2 つの高感度検出器、集積回路、SMT 技術を採用した新しい省エネ照明スイッチです。自動化、利便性、安全性、省エネ性などを集約。左右のサービスフィールドで幅広い検出を構成。人体赤外線を信号制御源として利用し、人が検知フィールドに入ると負荷を開始します。センサーは昼と夜を自動的に識別できます。広く使用されており、インストールも簡単です。パワーと検出ショー機能があります。
|
仕様 電源：220V/AC-240V/AC 電源周波数：50Hz 検知範囲：最大11m(22℃) 検出角度: 220° 時間設定：最小：8秒±3秒 最大:7分±2分(調整可能) 制御光: <3LUX~太陽光 (調整可能) |
定格負荷：最大1200Wタングステン 使用温度:-10~+40℃ 動作湿度:<93%RH 設置高さ：1.5m～2.5m スタンバイ電力: 0.45W(動作時) 0.1W(静止時) 検出動作速度:0.6~1.5m/s |
センサー情報
関数
>検出距離は調整可能です。スイッチを押していると検出距離は短くなり、押していない場合は長くなります。
>昼と夜を自動的に識別できます。PD-PIR126が動作する環境光は自由に調整でき、太陽の光（最大）に向けると、昼夜を問わず動作できます。月（最小）にすると、3LUX 未満の光でのみ動作します。調整についてはテスト方法を参照してください。
> 電源と検出表示: 電源を入れた後、表示ランプが 4 秒ごとに 1 回点滅し、誘導信号を受信した後は 1 秒ごとに 2 回点滅する場合があります。したがって、検出器と電源が正常かどうかを確認できます。
>継続的に追加される時間遅延: 最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の時間遅延の残りに基づいて時間をもう一度計算する必要があります。
>遅延時間調整：作業時間遅延は顧客の希望に応じて調整でき、最小時間は8秒±3秒、最大時間は7分±2分です。
>ロック機能：作業中、電源が2秒オフになってからオンになると、センサーは負荷の照明を維持します。 4 秒間電源をオフにしてからオンにすると、センサーは自動化を再開します。
製品情報 (図1のようなもの)
Δ 電源を切ります。
Δ ベース蓋のネジを回して開き、配線穴を引いて、電源線と負荷線をベース蓋に入れます。
Δ 選択した取り付け位置に拡張ネジを使用してベース蓋を固定します。
Δ 表示図に従って電源と負荷のワイヤーをセンサーに接続します。
Δ センサーをベース蓋に固定し、ネジをしっかりとねじってから、通電してテストします。
|
テスト > 光制御ノブを時計回りに最大まで回します。時間ノブを時計回りに最小まで回します。 > 電源を入れると、制御負荷は動作せず、表示ランプが 4 秒に 1 回点滅します。5 ～ 10 秒以内に負荷が動作し、表示ランプが 1 秒に 2 回点滅します。誘導信号がない場合、負荷は 5 ～ 30 秒以内に動作を停止し、表示ランプが 4 秒ごとに 1 回点滅し始めます。 > 負荷が消えてから 5 ～ 10 秒後に再度感知すると、負荷が動作し、表示ランプが 1 秒ごとに 2 回点滅し、負荷は 5 ～ 15 秒以内に動作を停止します。 >LUX ノブを反時計回りに最小値まで回します。 3LUX を超える周囲光でテストすると、負荷が動作を停止した後は動作しないはずです。検出レンズを不透明なもの(タオルなど)で覆うと負荷が動作します。センス信号がない状態では、負荷が 5 ～ 15 秒以内に動作を停止するのが通常です。 >注意: 負荷が動作を停止するときは、2 回目の検出と最初の検出の間に 5 秒の間隔が必要ですが、負荷が動作を停止しない間継続的に誘導する場合は、間隔は必要ありません。 |
 |
注記
>電気技術者または経験豊富な人間が設置できます。
>不安の対象を設置の基礎面と見なすことはできません。
> 検出窓の前には検出に影響を与える障害物や不安物体がありません。
> エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置することは避けてください。
> 取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
いくつかの問題と解決方法
1、負荷が動作しない:
ａ．電力と負荷を確認してください。
b.インジケーターランプが 4 秒ごとに 1 回点滅する場合。
c.負荷が良ければ。
d.検知後のインジケーターランプの点滅が早くなった場合。
e.設定した作業灯が周囲光と一致しているかどうかを確認してください。
2、感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度を確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.設置高さをご確認ください。
e.移動方向が正しい場合。
3、センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号がある場合。
b.遅延時間が最長に設定されている場合。
c.電力が必要な指示に一致する場合。
d.センサー付近の温度が変化した場合（エアコン、セントラルヒーティングなど）。
e.ロック状態になっているか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
