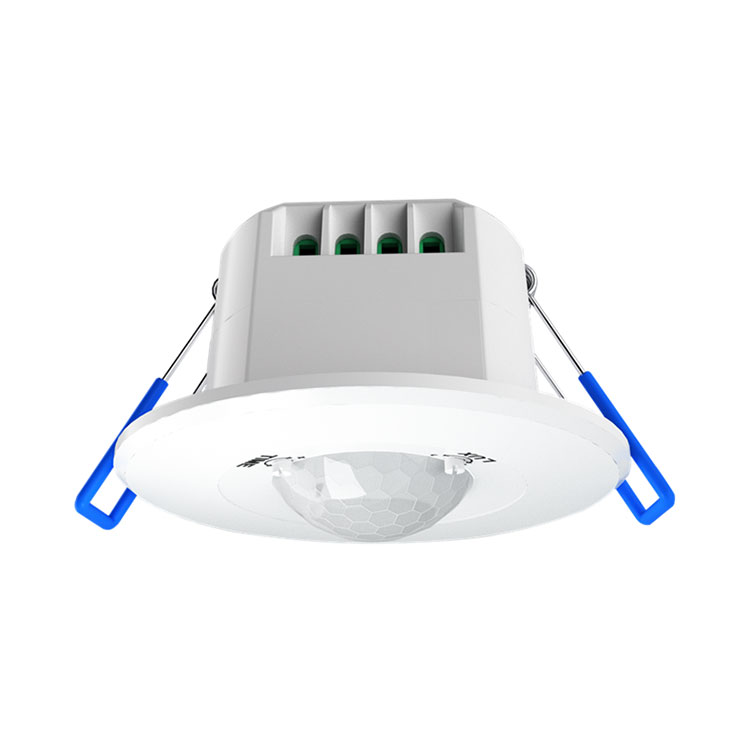

PD-PIR601シリーズ赤外線センサー取扱説明書
まとめ
基本バージョン：PD-PIR601B、PD-PIR601P
本製品は、高感度検出器を採用した新しいタイプの省エネ照明スイッチです。自動化、利便性、セキュリティ、省エネ、実用性が統合されています。大規模検知エリアは上下左右のサービスエリアで構成されます。人体から放出される赤外線エネルギーは制御信号源として使用され、誰かが検出エリアに入ると、制御された負荷を即座に開始できます。昼と夜を自動的に識別できます。取り付けが簡単で、使用範囲が広いです。
ゼロクロスバージョン：PD-PIR601B-Z、PD-PIR601P-Z
基本バージョンの機能をベースに、MCUを使用してスイッチ情報を正確に計算し、正弦波のゼロ点でリレーがオンになるように制御します。強力な耐衝撃電流機能を備えているため、あらゆる負荷が正弦波のゼロ点に接続されます。正弦波高電圧での従来の制御モードを回避するサージ電流の問題、特に負荷に大容量コンデンサが含まれている場合、高電圧リレーの影響で損傷するため、従来の製品に匹敵しません。あらゆる種類の負荷を接続できます。昼夜を識別します。取り付けが簡単で、使用範囲が広いです。
|
仕様 電源: 220-240VAC 電源周波数：50/60Hz 調光: <10LUX~2000LUX (調整可能) PD-PIR601B： 定格負荷: 800W Max.タングステン 最大150Wの蛍光灯とLED 時間設定：最小：8±3秒、最大：7±2分（調整可能） 検知範囲：3×5m（半径） 検出角度：楕円形
PD-PIR601B-Z： 全負荷：最大1200W。時間設定：8±3秒 最大：7±2分（調整可能） 検知範囲：3×5m（半径） 検出角度：楕円形 |
感知動作速度: 0.6~1.5m/s 設置高さ：2.5～4.5m 使用温度：-10℃〜+40℃ PD-PIR601P： 定格負荷: 800W Max.タングステン 最大150Wの蛍光灯とLED 時間設定：最小：8±3秒、最大：7±2分（調整可能） 検知範囲：5×5m（半径） 検出角度: 円形
PD-PIR601P-Z： 全負荷：最大1200W。時間設定：10秒～12分（調整可能） 検知範囲：5×5m（半径） 検出角度: 円形 |
注記
1. 検出距離の周囲温度は22〜24℃で、温度が上昇すると検出距離は減少します。
2.設置高さが異なり、検出距離半径が異なります。この製品は 2.5 ～ 4.5 メートルの高さに設置することをお勧めしますが、特別な状況下では 6 メートルまで上げることができます。
3. 601B-Z および 601P-Z はデジタル システム制御ですが、さらに改善の余地があります。顧客のニーズに応じて感度をアップグレードできます。ジョイント制御ポートとPポートを追加できます。必要に応じて遅延時間をアップグレードできます。
|
設定方法: ポテンショメータ ニーズを満たすまでに値を調整するのに時間がかかる場合があります。 (1)調光設定 動作照度値は<10-2000LUXの範囲で調整できます。 反時計回りに最後まで回転すると最小値、時計回りに最後まで回転すると最大値になります。 (2)時刻設定 反時計回りに最後まで回転すると最小値、時計回りに最後まで回転すると最大値になります。 PD-PIR601B：最小：8±3秒 最大：7±2分（調整可能） PD-PIR601B-Z：8±3秒 最大：7±2分（調整可能） PD-PIR601P：最小：8±3秒 最大：7±2分（調整可能） PD-PIR601P-Z：10秒～12分（調整可能） |
 |
注: ライトが消えた後、再び感知できるようになるまでに 1 秒近く待つ必要があります。ライトは、この時間が経過した後に信号が検出された場合にのみ点灯します。
遅延調整の適切な使用: 点灯してからセンサーが人の動きを感知して自動的に消灯するまでの遅延時間を調整するために使用されます。ユーザーは実際のニーズに応じて調整できます。赤外線センサー製品には連続検知機能があるため、システムは遅延時間が終了する前にセンサーが検知するたびにタイミングを再調整します。検知範囲内で人が動く限りライトは消えません。したがって、エネルギーを節約するために遅延時間をできるだけ小さく調整することをおすすめします。
センサー情報
|
接続 - 配線図 右図に従って線を接続してください L – 活線。 N – 中性線。 L' – 負荷ワイヤ。 L と N を電源に接続します。 L`とNを負荷に接続します。 |
 |
インストール
電源を切ります。
ネジ付きチューブを電源コードと制御コードに挿入します。
配線図に従って電源と負荷をセンサーに接続します。
ノート
電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなど、気温が変化するゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。
|
●施工は専門業者様にご確認ください。 ●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。 ●誤った操作により生じたいかなる損害についても、メーカーは一切の責任を負いません。 |
 |
このマニュアルは製品プログラミングの内容であり、別途お知らせすることはありません。取扱説明書の内容を当社の許可なく他の目的で複製することは固く禁止されています。
