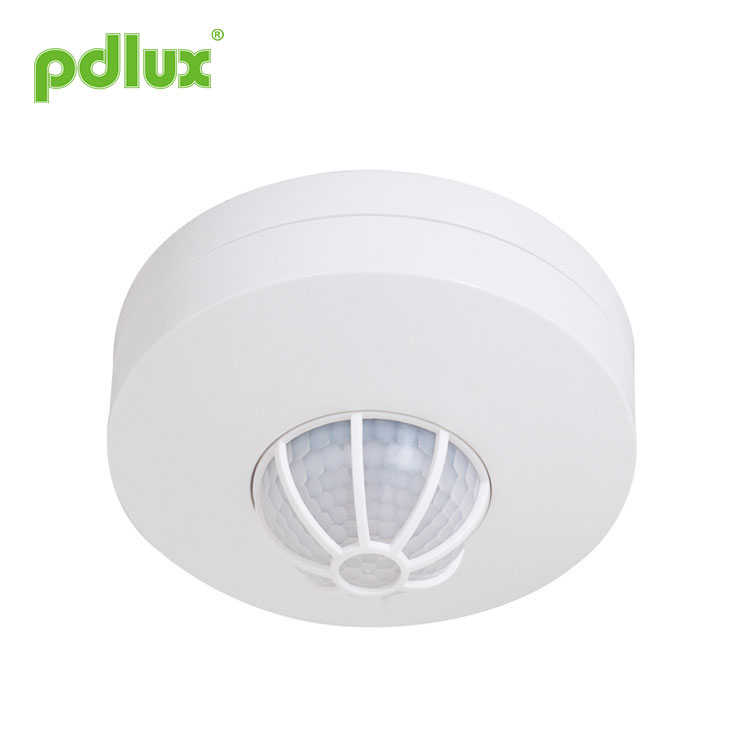

IR赤外線誘導センサースイッチ
以下は IR 赤外線誘導センサー スイッチの紹介です。IR 赤外線誘導センサー スイッチについての理解を深めるのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。
モデル:PD-PIR102-Z
お問い合わせを送信
PD-PIR102-Z 赤外線センサーの説明書
デジタル精密スイッチング制御技術
まとめ
|
この IR 赤外線誘導センサー スイッチは、高度なデジタル制御赤外線焦電インテリジェント センサー製品です。この製品は、従来の単一センサーのほぼ 2 倍の感度を持つ 1 つの高解像度センサーを使用しています。MCU を使用してスイッチ情報を正確に計算し、正確に正弦波のゼロ点でリレーがオンするように制御し、各負荷をオンにします。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって発生する大電流損傷リレーが回避されます。負荷時の電圧。 |
 |
この問題を克服するために、この製品は高度なデジタル精密計算を採用し、正弦波がゼロ電位のときに負荷をオンにし、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術による最新の制御方式により、あらゆる負荷を簡単に制御できます。中級～高級品です。従来品に比べてコストは増加しますが、製品の信頼性と寿命は大幅に向上します。この商品は安心を選ぶ、安全を選ぶに等しいです。
本製品にはスイッチング電源版とコンデンサ降圧版があります。スイッチング電源バージョンの動作電圧は最大 100V ～ 277V で、スタンバイ消費電力は <0.5W です。原則として、容量性降圧バージョンは単一電圧のみを使用でき、スタンバイ消費電力は >0.7W です。製品を選択する際には考慮する必要があります。
仕様
|
電源: 220-240VAC、50Hz/60Hz AC100-130V、50Hz/60Hz 全負荷：最大1200W（AC220-240V） 最大800W（AC100-130V） 時間設定: 10秒〜12分(調整可能) 調光：＜10LUX-2000LUX（調整可能） |
検出範囲(22℃): 1-8m (半径) (調整可能) 検出角度: 360° (天井設置) 設置高さ：2.5～4.5m 動作温度: -10°C ～ +40°C 動作湿度: <93%RH 感知動作速度: 0.6-1.5m/s |
センサーの LED:
1. 電源をオンにして 30 秒後、通常の誘導状態に入ります。この間、LED ライトが点滅します。
1秒に1回。
2. ユニットがセンシング信号を受信すると1回点灯します。
関数
ルクス調整：
LUX は環境の照度を指します。 LUX 調整ノブを調整すると、センサーを誘導に適用する照度を選択できます。自分に合った習慣を選んでください。
20LUX ソリューションの選択肢の一部は照明されます。 50LUX の周囲照明を誘導照明として選択する人もいますし、LUX 調整ノブが最大に調整されている限り、いつでも誘導照明になることを選択する人もいます。
時間調整：
時間調整ノブは、センサーが光を感知した後の時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。
センサー情報

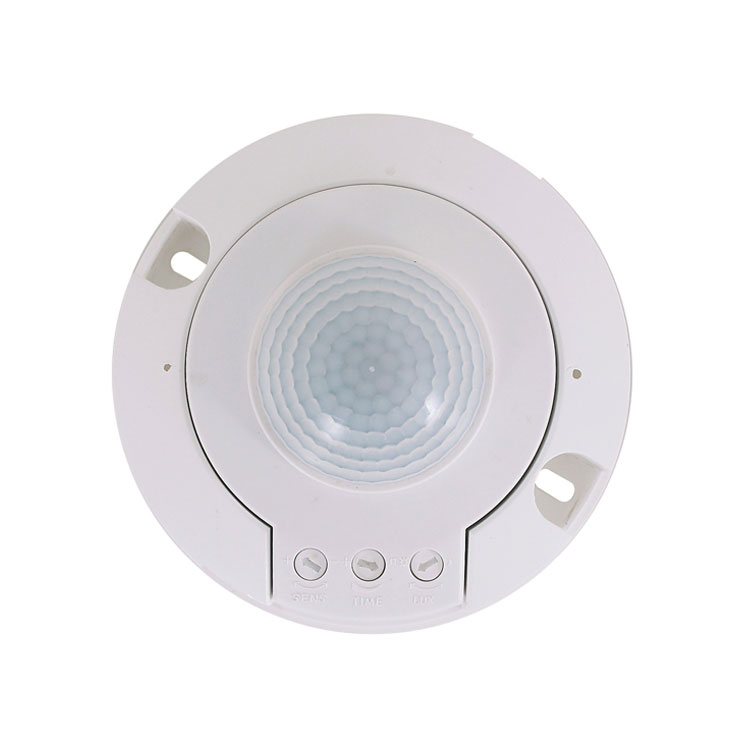

ノブ設定
① SENS: 検出範囲を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 minに回すと1m、maxに回すと8mになります。
② TIME: 負荷作業の時間設定を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 MAXに回すと約12分、MINに回すと約10秒の時間設定になります。
③ LUX: 作業光を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。最小にすると、約 10LUX の調光以下でのみ機能し、最大にすると、あらゆる調光が機能します。
注意: この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動作によって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による誤った動きなどです。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
|
取り付け説明書 (1) 取り付ける前に電源を切ってください。 (2) トップカバーを反時計回りに回して取り外し、ボトムカバーを固定しているネジを締めます。(3) ボトムカバーを選択した位置にネジで取り付けます(①と同様)。 (4) 接続配線図に従って、電源線と負荷線をセンサーの接続線列に接続します。 (5)センサー上部のボタンを押して、時計回りに回して（②のように）締めれば取り付け完了です。 |
 |
注記
電気技師または経験豊富な担当者が設置する必要があります。
不穏な物体への設置は避けてください。
検知窓の前に検知に影響を与える障害物や動く物体があってはなりません。エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
安全を考慮して、取り付け後に引っ掛かりを発見した場合はカバーを開けないでください。
製品と説明書に相違がある場合は、主に製品を参照してください。
何らかの問題と解決方法
負荷が機能しない:
ａ．電源と負荷の接続が正しいことを確認してください。
b.負荷が適切かどうかを確認してください。
c.ショーランプが検出後に加速するかどうかを確認します。
d.作業灯が調光に対応しているか確認してください。
感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さが説明書に示されている高さと一致しているかどうかを確認してください。
e.移動方向が正しいか確認してください。
センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号があるかどうかを確認します。
b.時間設定が最長になっているか確認してください。
c.電力が指示に対応しているかどうかを確認してください。
d.エアコンやセントラルヒーティングなど、センサー付近で明らかな温度変化がないか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
このマニュアルはこの製品の現在の内容プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
