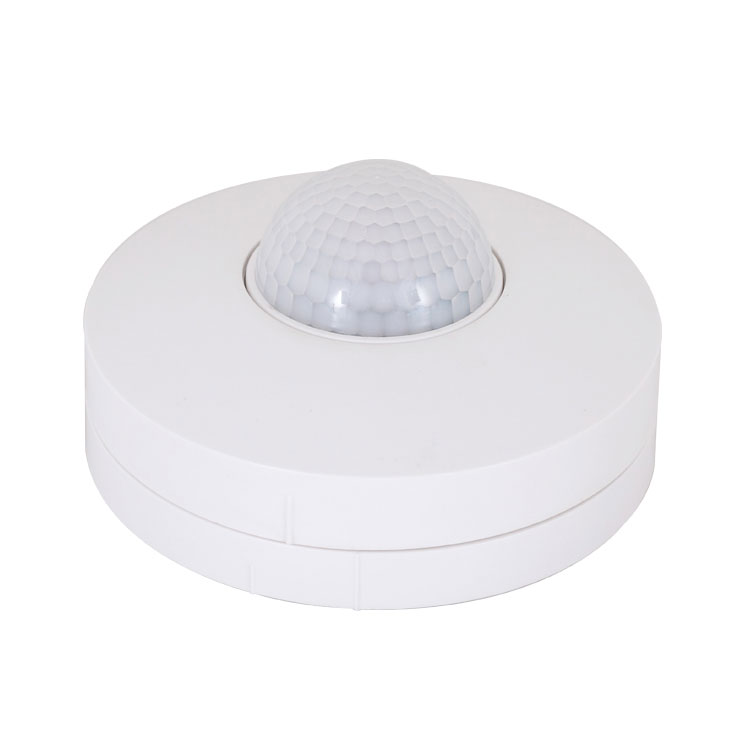

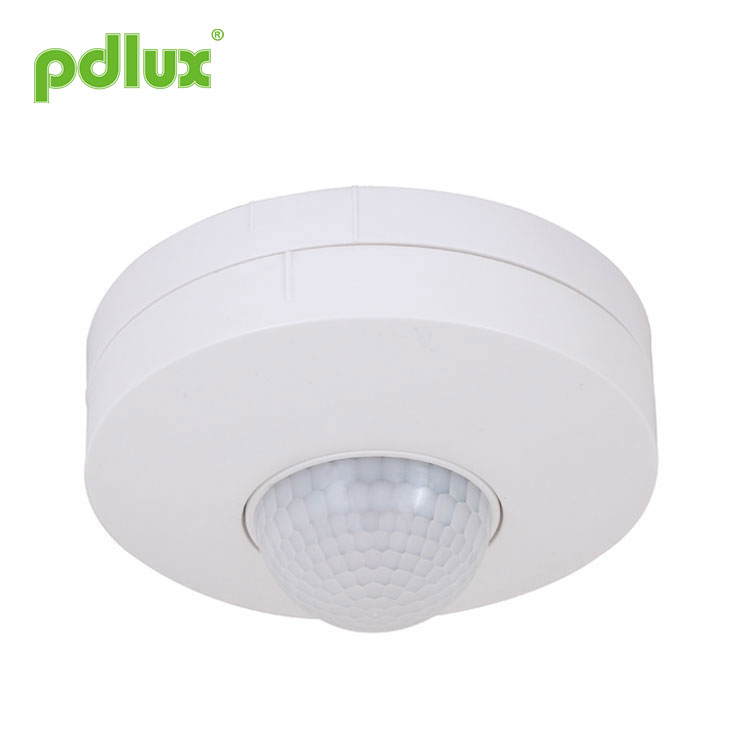

IRリモコンライトスイッチ
以下は IR リモコン ライト スイッチの紹介です。IR リモコン ライト スイッチをよりよく理解していただくのに役立つことを願っています。
モデル:PD-PIR101-Z-IR
お問い合わせを送信
PD-PIR101-Z-IR 赤外線センサーの説明書
まとめ
|
この IR リモコン ライト スイッチは、高度なデジタル制御赤外線焦電インテリジェント センサー製品です。MCU を使用してスイッチ情報を正確に計算し、正弦波のゼロ点でリレーがオンになるように正確に制御します。がオンになっています。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって生成される大電流損傷リレーが回避されます。現在の電気負荷の多様化により、特に LED ランプ、省エネランプ、蛍光灯にはすべて異なる静電容量のコンデンサが搭載されています。これはリレーにとっては災難だ。 50W LED ランプは、80 ～ 120A のサージ電流を生成することがあります。一般的な10Aのリレーは突入電流の3倍までしか耐えられず、数日から数回でリレーが壊れる可能性が高いです。このため、市販されている従来のセンサーは寿命が短く、負荷電流も小さくなっています。 |
 |
この問題を克服するために、この製品は高度なデジタル精密計算を採用し、正弦波がゼロ電位のときに負荷をオンにし、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術による最新の制御方式により、あらゆる負荷を簡単に制御できます。中級～高級品です。従来品に比べてコストは増加しますが、製品の信頼性と寿命は大幅に向上します。この製品は、安心を選択し、安全を選択することに等しいです。
本製品にはスイッチング電源版とコンデンサ降圧版があります。スイッチング電源バージョンの動作電圧は最大 100V ～ 277V で、スタンバイ消費電力は <0.5W です。原則として、容量性降圧バージョンは単一電圧のみを使用でき、スタンバイ消費電力は >0.7W です。製品を選択する際には考慮する必要があります。
仕様
|
電源: 220-240VAC、50Hz/60Hz AC100-130V、50Hz/60Hz 全負荷：最大1200W（AC220-240V） 最大800W（AC100-130V） 検出角度: 360° (天井設置) 時間設定：インパルス、10秒～12分 (手動/赤外線リモコン調整) 設置高さ：2.5～4.5m |
調光：＜10LUX-2000LUX（調整可能） (手動/赤外線リモコン調整) 検出範囲(22℃): 3-12m (半径) (手動/赤外線リモコン調整) 動作温度: -10°C ～ +40°C 動作湿度: <93%RH 感知動作速度: 0.6-1.5m/s |
センサーの LED:
1. 電源をオンにして 30 秒後、通常の誘導状態に入ります。この間、LED ライトは 1 秒ごとに点滅します。
2. ユニットがセンシング信号を受信すると1回点灯します。
関数
ルクス調整：
LUX は環境の照度を指します。 LUX 調整ノブを調整すると、どちらを選択できますか?
センサーを誘導に取り入れたい照度。自分に合った習慣を選んでください。
20LUX ソリューションの選択肢の一部は照明されます。 50LUX の周囲照明を誘導照明として選択する人もいますし、LUX 調整ノブが最大に調整されている限り、いつでも誘導照明になることを選択する人もいます。
時間調整：
時間調整ノブは、センサーが光を感知した後の時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。
センサー情報
ノブ設定
① SENS: 検出範囲を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 minに回すと3m、maxに回すと12mになります。
②TIME：負荷作業の時間設定を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。最大に回すと時間設定は約 12 分になります。ミニにするとインパルス（ ）モードになります。インパルスモードで短時間モードにしたい場合は、LEDが3回点滅してもOKのときに反時計回りに少し回してください。
③ LUX: 作業光を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。最小にすると、約 10LUX の調光以下でのみ機能し、最大にすると、あらゆる調光が機能します。
注：この検知距離の値は、身長1.6m～1.7m、中型、歩行速度1.0～1.5m/秒の人体で測定したものです。身長、体型、歩行速度が変化すると、検出距離も変化します。
注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
|

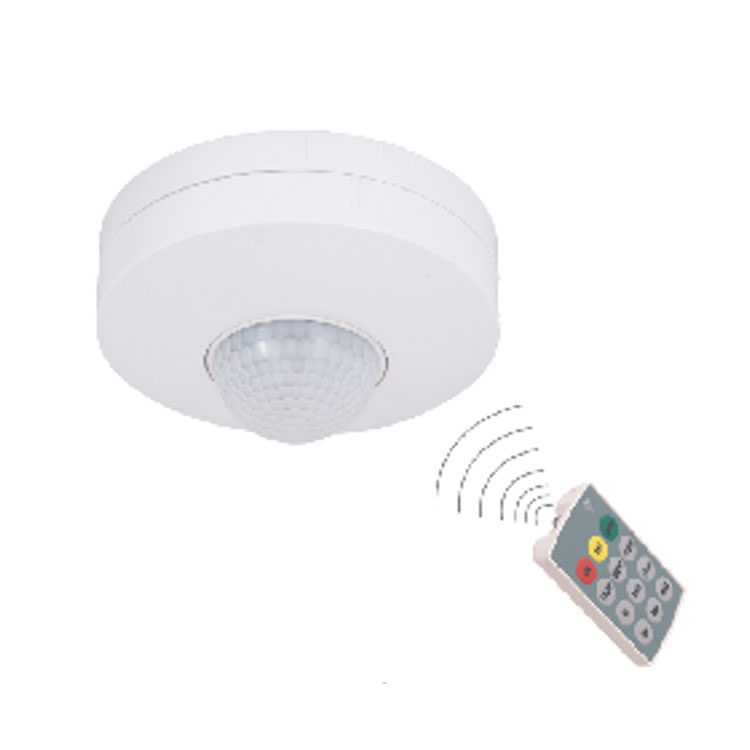

リモコン 15 キーリモコンを選択する際は、より多くの機能を見つけるために、以下の説明をお読みください。 機能： ON-ON モード。ON モードでは、センサーの LED インジケーターが 1 秒に 1 回点滅し、接続された負荷は 6 時間動作し続け、その後自動的に AUTO モードに変わります。 注: TIME がオンの位置に設定されている場合、ON を押しても ON モードにはなりません。 AUTO - 自動検知モード: 信号が検出されると、センサーの LED インジケーターが 1 回点滅します。 注: TIME がオンの位置に設定されている場合、ON を押しても AUTO モードにはなりません。 |
 |
UNLOCK – UNLOCK を押して設定を開始します。何も設定しない場合、システムは 2 分後にロックされ、設定を変更できなくなります。設定を行うと、最後の設定から 5 秒後にシステムがロックされ、設定を変更できなくなります。
SENS - 感度を設定、MIN、6m、8m、MAX を選択できます。
TIME - 遅延時間を設定します。10 インチ、2 フィート、6 フィート、12 フィートを選択できます。
LUX--設定作業光、10、50、150、2000（LUX）を選択できます。
上記をすべて選択した後、OK または SEND を押して設定を開始すると、センサーがコントローラー設定として機能します。
注: コントローラーにはすべての効果的な設定を記憶できる CMOS が内蔵されています。
|
取り付け説明書 (1) 取り付ける前に電源を切ってください。 (2) トップカバーを反時計回りに回して取り外し、ボトムカバーを固定しているネジを締めます。 (3) ボトムカバーを選択した位置にネジで取り付けます(①と同様)。 (4) 接続配線図に従って、電源線と負荷線をセンサーの接続線列に接続します。 (5)センサー上部のボタンを押して、時計回りに回して（②のように）締めれば取り付け完了です。 |
 |
注記
電気技師または経験豊富な担当者が設置する必要があります。
不穏な物体への設置は避けてください。
検知窓の前に検知に影響を与える障害物や動く物体があってはなりません。エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
安全を考慮して、取り付け後に引っ掛かりを発見した場合はカバーを開けないでください。
製品と説明書に相違がある場合は、主に製品を参照してください。
何らかの問題と解決方法
負荷が機能しない:
ａ．電源と負荷の接続が正しいことを確認してください。
b.負荷が適切かどうかを確認してください。
c.ショーランプが検出後に加速するかどうかを確認します。
d.作業灯が調光に対応しているか確認してください。
感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さが説明書に示されている高さと一致しているかどうかを確認してください。
e.移動方向が正しいか確認してください。
センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号があるかどうかを確認します。
b.時間設定が最長になっているか確認してください。
c.電力が指示に対応しているかどうかを確認してください。
d.エアコンやセントラルヒーティングなど、センサー付近で明らかな温度変化がないか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
本書は本製品のプログラミング内容について、更新があった場合でも弊社では知ることができません。
取扱説明書の内容を当社の許可なく他の目的で転載することは固く禁止されています。
