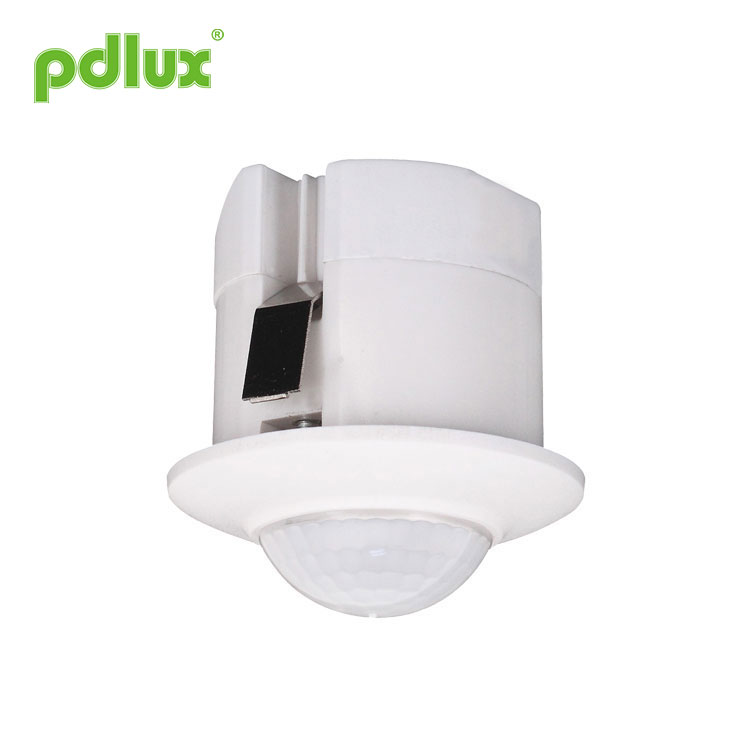

ミニ天井占有赤外線モーションセンサー

ミニ天井占有赤外線モーションセンサーの購入へようこそ。顧客からのあらゆるリクエストには 24 時間以内に返答されます。

モデル:PD-PIR121-Z

お問い合わせを送信

PD-PIR121-Z 赤外線センサーの説明書

商品情報

このミニ天井占有赤外線モーションセンサーは、高度なデジタル制御赤外線焦電インテリジェントセンサー製品です。MCU を使用してスイッチ情報を正確に計算し、正弦波のゼロ点でオンになるリレーを正確に制御します。負荷がオンになります。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって発生する大電流損傷リレーが回避されます。現在の電気負荷の多様化により、特に LED ランプ、省エネランプ、蛍光灯にはさまざまな静電容量のコンデンサが使用されています。これはリレーにとっては災難だ。 50W LED ランプは、80 ～ 120A のサージ電流を生成することがあります。一般的な10Aのリレーは突入電流の3倍までしか耐えられず、数日から数回でリレーが壊れる可能性が高いです。このため、市販されている従来のセンサーは寿命が短く、負荷電流も小さくなっています。

この問題を克服するために、この製品は高度なデジタル精密計算を採用し、正弦波がゼロ電位のときに負荷をオンにし、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術による最新の制御方式により、あらゆる負荷を簡単に制御できます。中級～高級品です。従来品に比べてコストは増加しますが、製品の信頼性と寿命は大幅に向上します。この商品は安心を選ぶ、安全を選ぶに等しいです。

本製品にはスイッチング電源版とコンデンサ降圧版があります。スイッチング電源バージョンの動作電圧は最大 100V ～ 277V で、スタンバイ消費電力は <0.5W です。原則として、容量性降圧バージョンは単一電圧のみを使用でき、スタンバイ消費電力は >0.7W です。製品を選択する際には考慮する必要があります。

仕様

電源：AC220-240V 50/60Hz
定格負荷: 220W。任意の負荷
時間設定: 8S-8Min (調整可能)
調光: <10LUX~2000LUX (調整可能)
検出範囲(22℃):最大3m(半径)(調整可能)

検出角度: 360°
設置高さ：2.5m～4.5m
使用温度: -10~+40°C
検出動作速度: 0.6~1.5m/s
動作湿度: <93%RH

センサー情報

関数
検出フィールド: 検出フィールドは上下左右のサービスフィールドで構成されており、消費者の希望に応じて選択できます。しかし、移動方向は感度と大きな関係があります。

昼と夜を識別できます: 光の制御は、動作しているときに自由に調整できます。「太陽」の位置（最大）に調整すると、日中も夜間も動作します。ただし、「月」の位置（分）に調整されている場合は、10ルクス未満の調光でのみ機能します。調整パターンはテストパターンを参照してください。

時間遅延は継続的に追加できます。最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。(時間の設定)

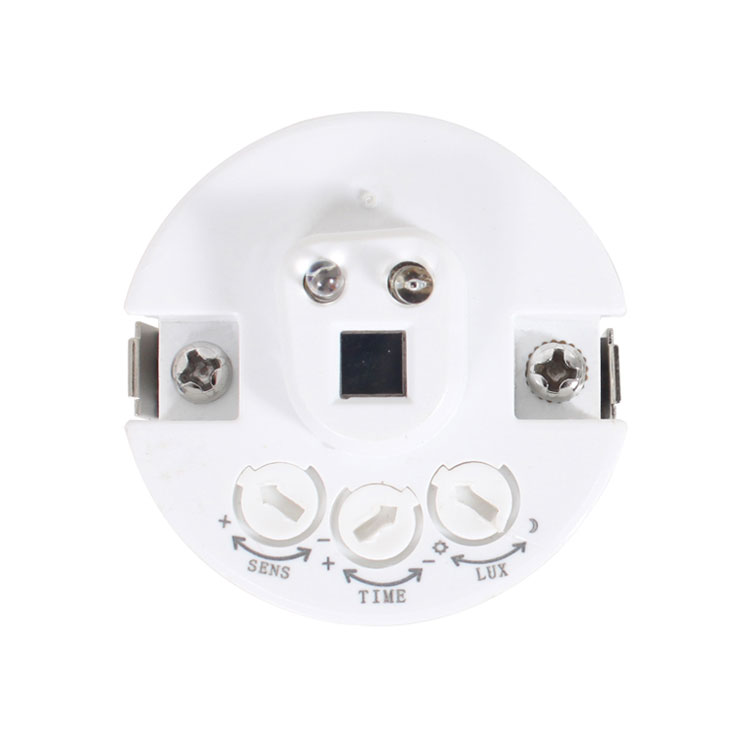

光制御ポテンショメータ (LUX): ノブを時計回りに回すと値が増加します。ノブを反時計回りに回すと値が減少します。

時間ポテンショメーター (TIME): ノブを時計回りに回すと値が増加し、最大遅延時間は 8 分になります。ノブを反時計回りに回すと値が減少し、最小遅延時間は 8 秒になります。

感度ポテンショメータ (SENS): ノブを時計回りに回すと値が増加します。最大距離は 3m (半径) です。

取り付け（次の図を参照）
電源を切ります。
ネジ付きチューブを電源コードと制御線にセットします。
結線図に従って電源と負荷をセンサに接続してください。

テスト
① SENS: 検出範囲を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 minに回すと1m、maxに回すと6mになります。
② TIME: 負荷作業の時間設定を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 MAXに回すと約8分、minに回すと約8秒の時間設定になります。
③ LUX: 作業光を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。最小にすると、約 10LUX の調光以下でのみ機能し、最大にすると、あらゆる調光が機能します。

注意：この製品を使用するときは、必要な適切な位置に感度を調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。

取り付けに注意

ノート

電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなど、気温が変化するゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。

述べる
1. センサーの面を人間が通常移動する領域に向けてください。
2. より正確な照度設定を得るために、センサー面を周囲光の位置に保ちます。
3. 遅延時間内に再度信号を検出すると、遅延時間は無効になります。

何らかの問題と解決方法
負荷が機能しない:
a: 電力と負荷を確認してください。
b: 負荷が良好な場合。
c: 作業灯が周囲光に対応しているかどうかを確認してください。

感度が悪い：
a: 検出窓の前に信号の受信を妨げるものがないか確認してください。
b: 周囲温度が高すぎないか確認してください。
c: 信号源が検出フィールド内にあるかどうかを確認してください。
d: 移動方向が正しい場合。

センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号がある場合。
b: 遅延時間を最長に設定した場合。
c: 電力が指示に対応しているかどうか。
d: エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。

このマニュアルはこの製品の現在の内容プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
