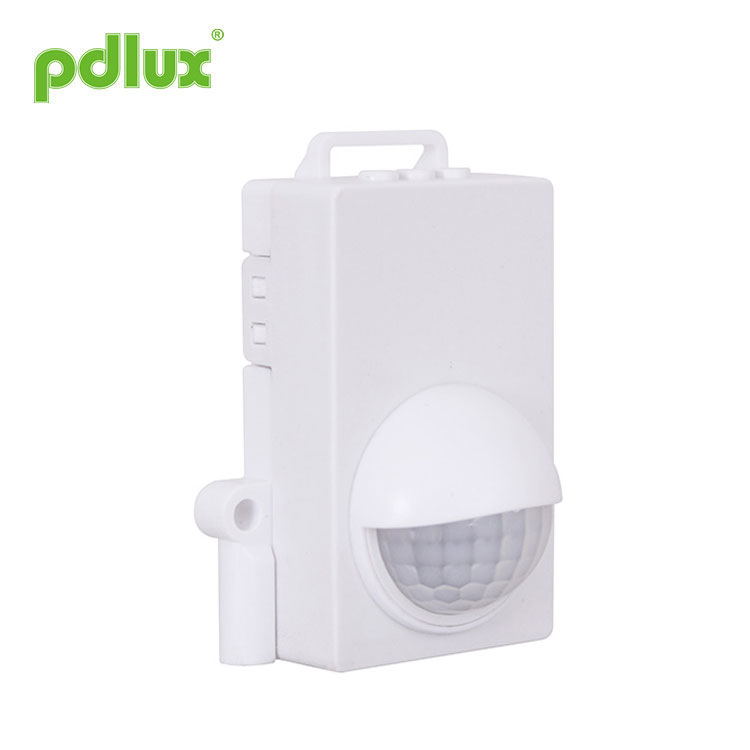

ミニシェル IR センサー IP44

専門メーカーとして、当社はミニシェル IR センサー IP44 を提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。

広い検出フィールドは上下左右のサービスフィールドで構成されます。人の動きによる赤外線を受信して​​動作します。検知フィールドに入るとすぐに負荷を開始し、自動的に昼夜を識別できます。さまざまな種類のランプやランタンと併用できます。

キャラクター

昼と夜を自動的に識別できます。また、作業灯を自由に選択して、夜間に点灯し、日中は点灯しないようにすることもできます。

点灯時間はお客様のご希望に合わせて調整可能です。
ミニシェル(57mm*44.5mm*28mm)
センスLED: センシング信号を検出すると、LEDが点滅します。

仕様

電源	220-240V/AC
電源周波数	50Hz
定格荷重	最大50W
検知範囲	最大9m
時間設定	最小:5±1秒 最大:8分±1分(調整可能)
検出角度	120°
調光	<10~2000LUX (調整可能)
使用湿度	<93%RH
作業温度	-25〜+45℃
消費電力	<0.5W
設置高さ	0.7～2m

センサー情報

接続配線図

テスト

取り付け後、電源を入れる前に時間を反時計回りに「min」に合わせます。
電源をオンにすると、30 秒後にセンサーが安定した動作状態に入ります。
負荷がオフになった後、それを感知すると負荷がオンになり、継続的な感知信号がない状況では 5 秒以内に負荷がオフになるはずです。
光制御ノブを反時計回りに最小に設定すると、日中にユニットをテストして感知すると、負荷は機能しません。検出窓を不透明な物体（夜間照明を模倣）で覆い、それを感知すると負荷がオンになるはずです。

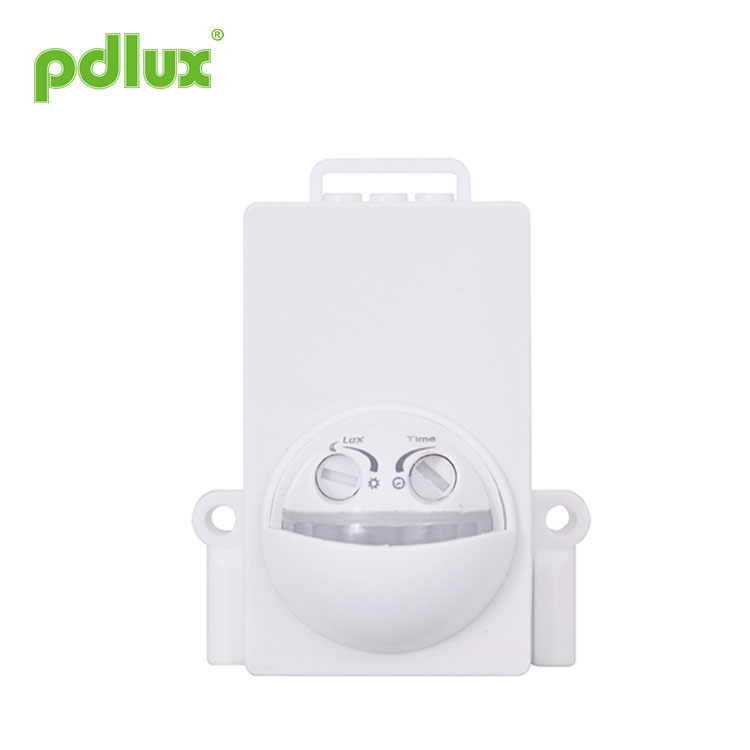

すべてが正常であれば、必要に応じて時間ノブを回して点灯時間を設定し、光制御ノブを回して作業灯を選択できます。

注意: 2 つの機能ボタンを過度に調整しないでください。これは、2 つの機能ボタンがコンポーネントに直接接続されており、2 つのコンポーネントのそれぞれに小さなストッパーがあり、ボタンを最初から最後まで調整するときに過度に回すとストッパーが損傷し、360 度の回転につながるためです。ノンストップで方向転換します。調整範囲の制限は 270° です。これに注意してください。

ノート
1.電気技師または経験豊富な人間が取り付けることができます。
2.不穏な対象物を設置基準面と見なすことはできません。
3. 検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
4.エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
5.取り付け後に引っかかりを見つけた場合は、安全のためケースを開けないでください。

述べる
1. センサーの面を人間が通常移動する領域に向けてください。
2. より正確な照度設定を得るために、センサーの面を周囲光の位置に保ちます。
3. 遅延時間内に再度信号が検出された場合、遅延時間は無効になります。

このマニュアルはこの製品の現在のコンテンツ プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
当社の許可なく、取扱説明書の内容を他の目的で複製することは固く禁じられています。
