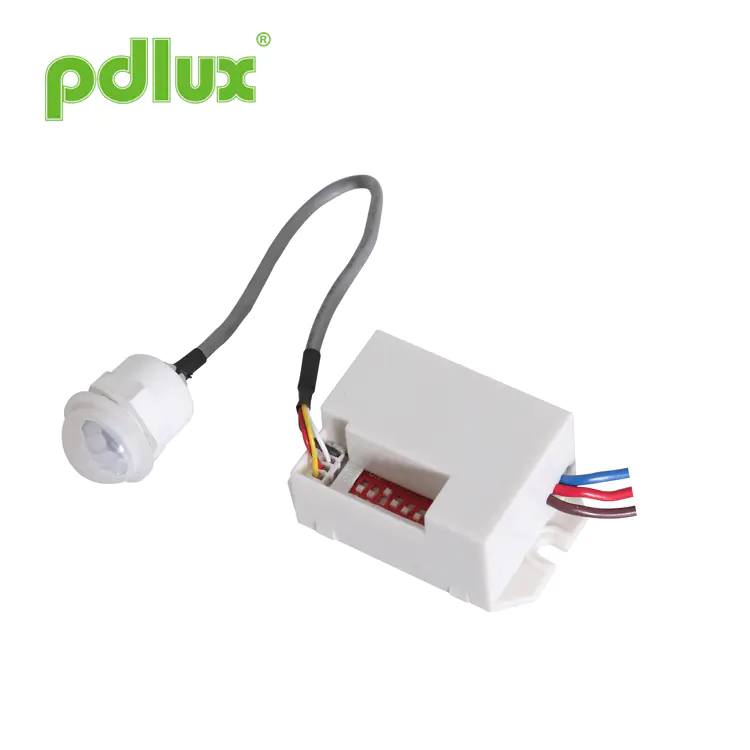

PIRモーションセンサースマート検出器220-240V/100-130V AC



仕様

電源	220-240VAC、50/60Hz 100-130VAC、50/60Hz	時間設定	5S 、30S （調整可能）
定格負荷	800w max.tungsten（220-240vac） 200W Max.Fluorescent＆LED（220-240VAC） 400w max.tungsten（100-130vac） 100W Max.Fluorescent＆LED（100-130VAC）	ライトコントロール	<10lux〜2000lux（調整可能）
検出範囲	8m（22°C）（調整可能）	検出角	100°
作業温度	-10〜+40°C	動作湿度	≤93％RH

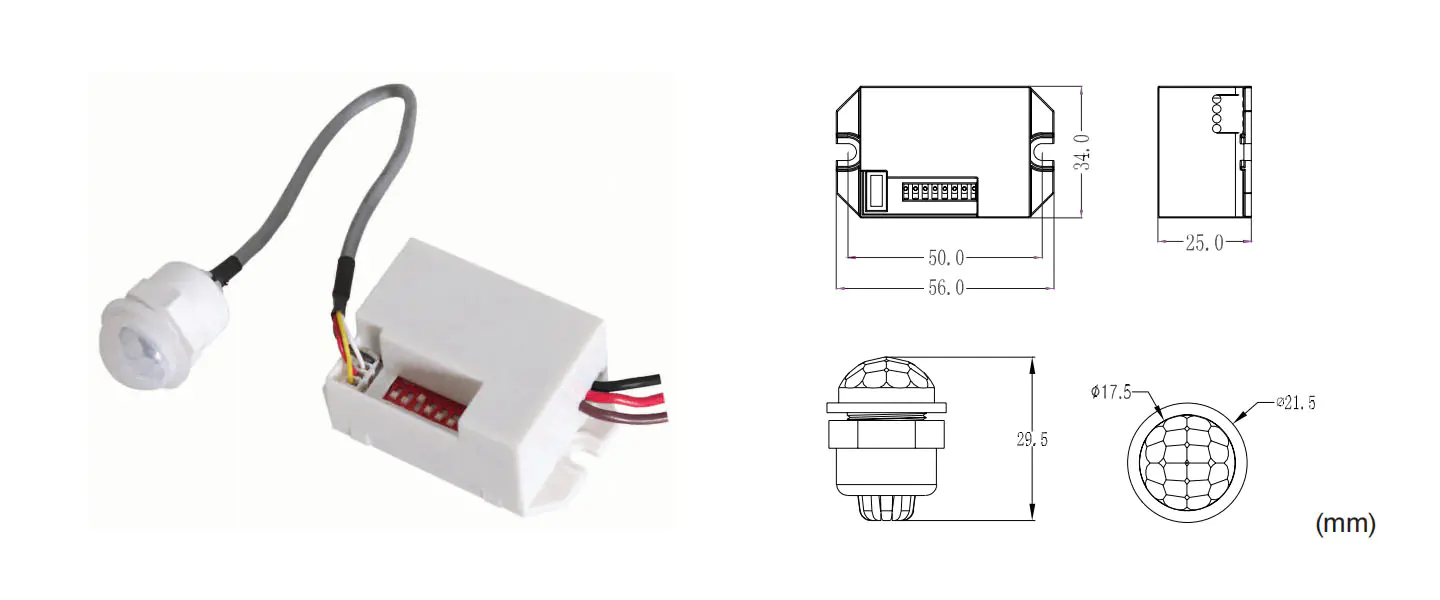

各部分の名前

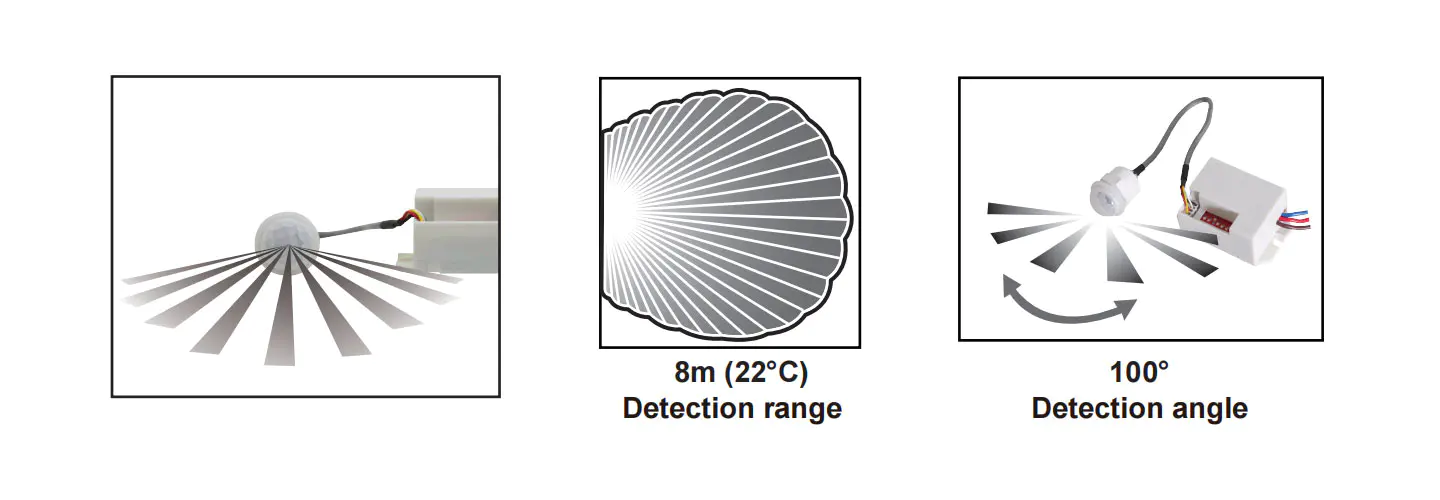

センサー情報

関数

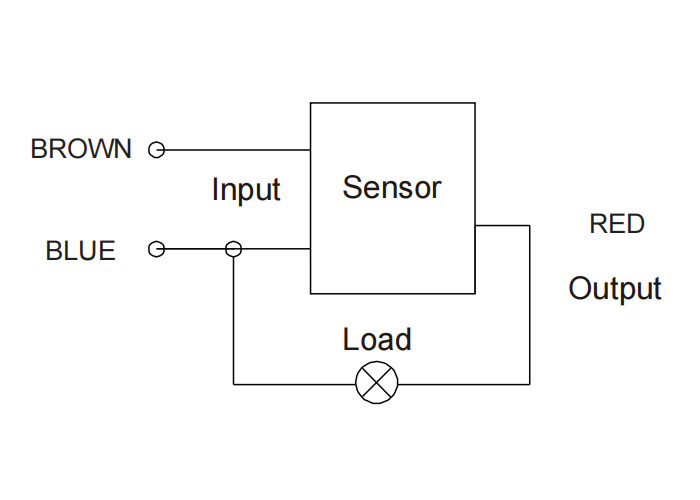

接続ワイヤ図

ディップスイッチ設定

注意：この製品を使用する場合、必要な適切な位置に感度を調整してください。感度を最大に調整しないでください。製品が正常に動作しないことを回避してください。風が吹く葉とカーテン、小動物、電力網と電気機器の干渉による間違った動きによる動き。これらのリード製品はすべて正常に機能しません！
製品が正常に機能しない場合は、感度を適切に下げて、テストしてみてください。

テスト

・スライド5インチに位置に浸し、その他は元の位置にあります。
・電源をオンにして、負荷がオフになった後、センサーは安定した作業状態に入ります。
・一度感じ、負荷が点灯し、5秒後には自動的にオフになります。
・スライドdip（）が位置にある場合、昼間にテストし、それを感じる、負荷がオンにならず、感作抵抗を不透明なオブジェクトで覆い、もう一度感じる、負荷がオンになり、5秒後に回転するとオフautomaticall。

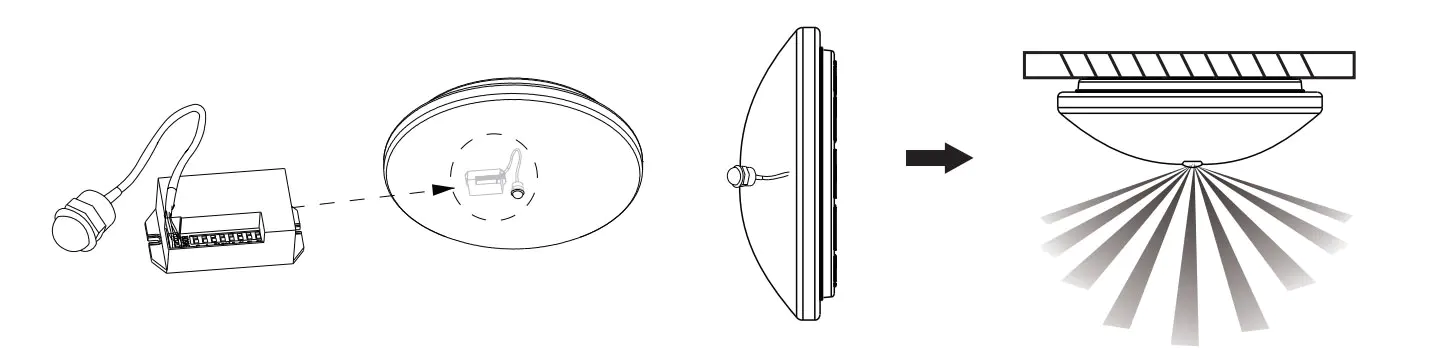

機会のために

屋内、廊下、公共建築に設置できます。
非金属材料を備えたデバイスの内部に取り付けられています。
たとえば、1つの通常の照明から自動センサーランプにセンサーを追加します。


ライトコントロールの動作原理


時間設定の動作原則


インストールに注意してください

注意

・設置担当者は、電気技師であるか、相関経験がある必要があります。
・太陽、電流、温度が明らかに変化する場所にユニットを設置しないようにしてください。たとえば、エアコン、エアウォームなど。
・ベースの取り付けとしてSwayオブジェクトを選択しないでください。
・感覚範囲の前には、その検出を吹き込むためにオブジェクトを閉塞または移動させるべきではありません。

述べる

1.センサーを通常動く領域に向けてセンサーを向けてください。
2。より正確な照度設定を取得するために、センサーを周囲光の位置に向けてください。
3.時間設定内で再度信号を検出すると、時間設定は嘘をつきすぎます。

いくつかの問題と解決された方法

1.負荷が機能しない：
A：電力と負荷の接続配線が正しいかどうかを確認してください。
B：負荷が良いかどうかを確認してください。
C：作業ライトセットがライトコントロールに対応するかどうかを確認してください。
2.感受性が低い：
A：検出ウィンドウの前に妨害されているかどうかを確認して、信号を受信するために有効になります。
B：周囲温度が高すぎるかどうかを確認してください。
C：誘導信号ソースが検出フィールドにあるかどうかを確認してください。
D：設置高さが命令に示されている高さに対応するかどうかを確認してください。
E：移動方向が正しいかどうかを確認してください。
3.センサーは自動的に負荷を遮断することはできません。
A：検出フィールドに連続信号があるかどうかを確認してください。
B：時間設定が最長かどうかを確認してください。
C：電源が命令に対応するかどうかを確認してください。
D：エアコンや中央暖房など、センサーの近くの温度が明らかに変化するかどうかを確認してください。

●さまざまな環境で使用する場合は、感度を最高の環境に調整しないようにしてください。
それが誤作動に簡単につながる可能性があるからです。
●前のインストールで確認してください。
●設置および削除操作の前に電源を切ってください。
●安全目的で電力を遮断していることを確認してください。
●不適切な操作は損失を引き起こしました。メーカーは責任を負いません。
私たちは製品の品​​質と信頼性を促進することに取り組んでいますが、すべての電子コンポーネントには効果がない特定の確率があります。
この命令は、私たちの許可なしに、他の目的のためにコピーされるべきではありません。
