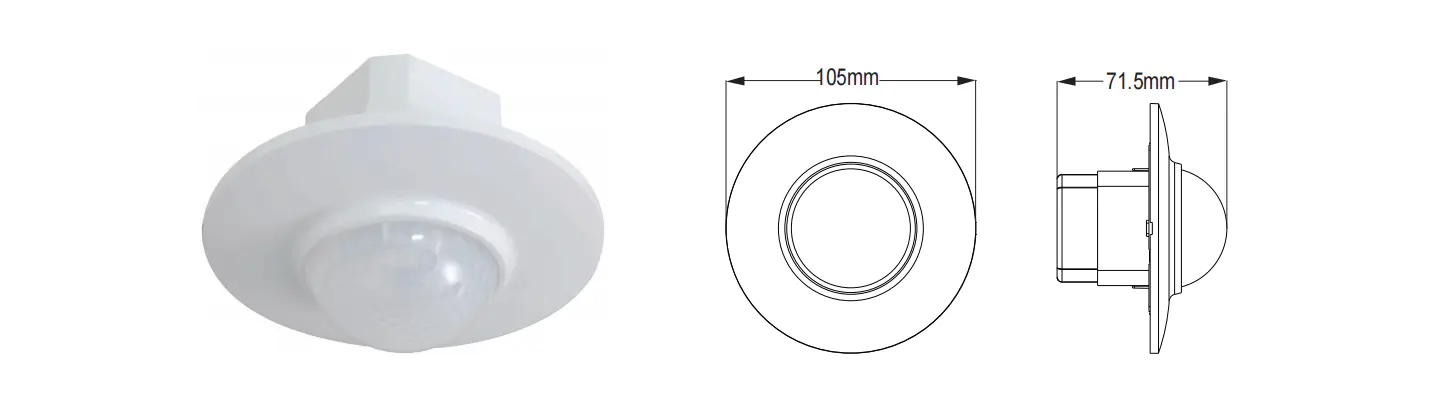

PD-PIR200A 360°天井用赤外線モーションセンサー

まとめ

この製品は新しい省エネスイッチで、優れた感度の検出器、集積回路、SMTを採用しています。自動化、便利、安全、省エネと実用的な機能を集めています。内部の1つの検出器は広範囲の検出フィールドを構成し、人からの赤外線エネルギーを制御信号源として利用し、検出フィールドに入るとすぐに負荷を開始できます。昼と夜を自動的に識別できます。パワーショーと検出ショーの機能を備え、設置が簡単で広く使用されています。

仕様

電源	AC220-240V/AC100-130V	電源周波数	50/60Hz
抵抗負荷	最大1200W最大230V/600W 110V	時間設定：	最小：8±3秒 最大：7±2分（調整可能）
検出角度	360度	検出範囲(22℃)	最大（直径）8m（調整可能）
調光	<3LUX-昼光色 (調整可能)	使用温度	-10℃～+40℃
消費電力	0.45W（静的0.1W）	設置高さ	2.5～3.5m
検出動作速度	0.6～1.5m/秒	使用湿度	<93%RH

注: 異なる負荷を並列して使用する場合、負荷の特性を十分に理解する必要があります。 特に突入電流が大きい負荷はリレーに早期の損傷を引き起こす可能性があります。 インダクタの内部です。使用されている負荷について不確実性が大きい場合は、アップグレードされた 突入電流に耐えるように特別に設計されたバージョンはカスタマイズ可能です。

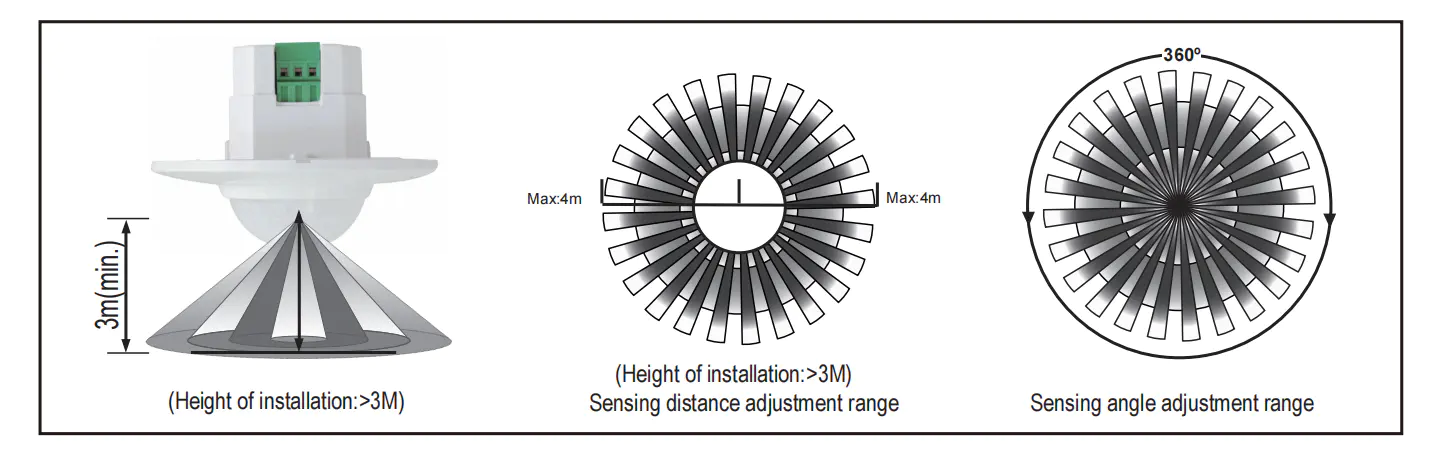

センサー情報

関数

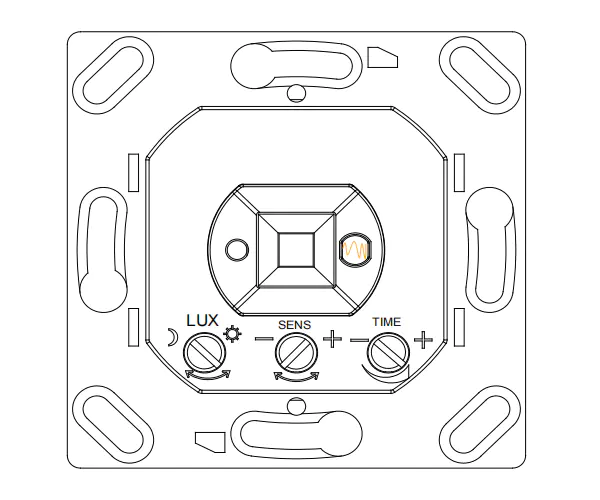

·昼と夜を自動的に識別します。希望に応じて調光を調整できます：太陽に向けたとき MOON(min)にすると、3LUX以下の環境でのみ動作します。調整については、テスト方法を参照してください。
・設置位置や検知フィールドに応じて検知範囲を設定可能です。
・検出表示：信号を受信するとLEDが1秒間に2回点滅します。
·時間設定は継続的に追加されます。最初のインダクタの後に2番目の誘導信号を受信すると、 最初の基本設定の残りの時間をもう一度計算します。(時間の設定)
·時間設定調整：ご希望に応じて設定できます。最小は8±3秒、最大は 7±2分

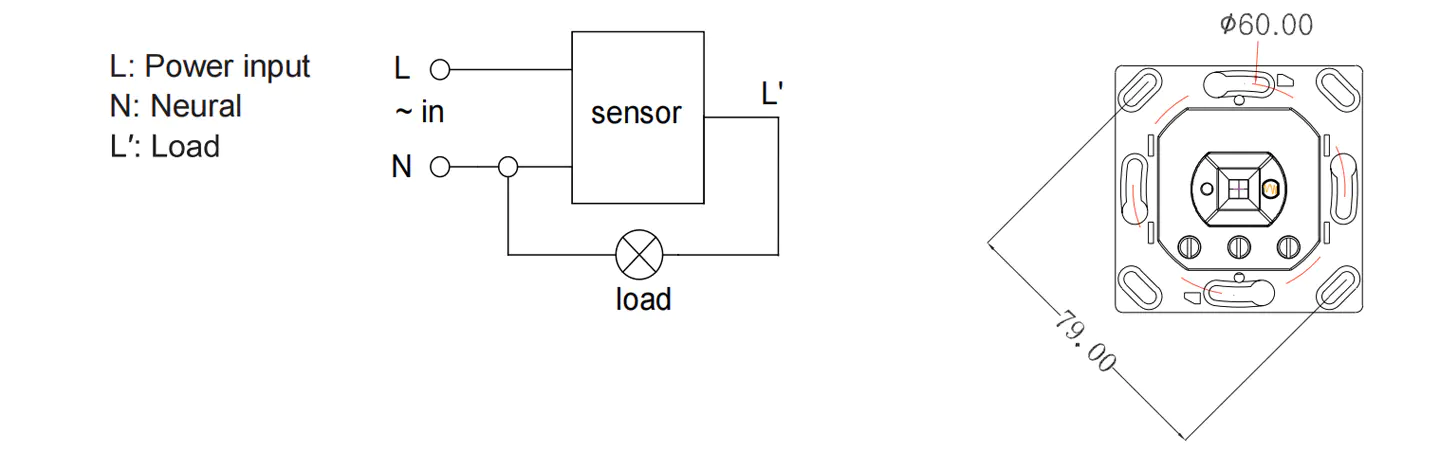

接続配線図



注意: この製品を使用するときは、必要な適切な位置に感度を調整してください。製品が誤作動することを避けるため、感度を最大に調整しないでください。 感度が高すぎるため、風に吹かれる木の葉やカーテン、小動物による誤った動き、電力網や電気機器の干渉による誤った動きを簡単に検出できます。製品が機能しない原因となるものはすべて 通常！
正常に動作しない場合は、感度を適度に下げてテストしてください。

注意事項

電気技師または経験豊富な担当者が設置する必要があります。
不穏な物体への設置は避けてください。
検出に影響を与える検出ウィンドウの前に障害物や移動物体があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置しないでください。
安全を考慮して、取り付け後に引っ掛かりを発見した場合はカバーを開けないでください。
製品と説明書に相違がある場合は、主に製品を参照してください。

何らかの問題と解決方法

負荷が機能しない:
a.電源と負荷の接続が正しいことを確認してください。
b.負荷が良好かどうかを確認します。
c.作業灯が調光に対応しているか確認してください。

感度が悪い：
a. 検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d. 取り付け高さが説明書に示されている高さと一致しているかどうかを確認してください。
e.移動方向が正しいか確認してください。

センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号があるかどうかを確認します。
b.時間設定が最長になっているか確認してください。
c.電力が指示に対応しているかどうかを確認してください。
d.エアコンやセントラルヒーティングなど、センサー付近で明らかな温度変化がないか確認してください。



・異なる環境で使用する場合、感度を最高に調整しないでください。
故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により損害が発生しても、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全性を考慮しトラブルを回避しております。 この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
