PD-PIR601シリーズ赤外線センサー取扱説明書

まとめ

基本バージョン

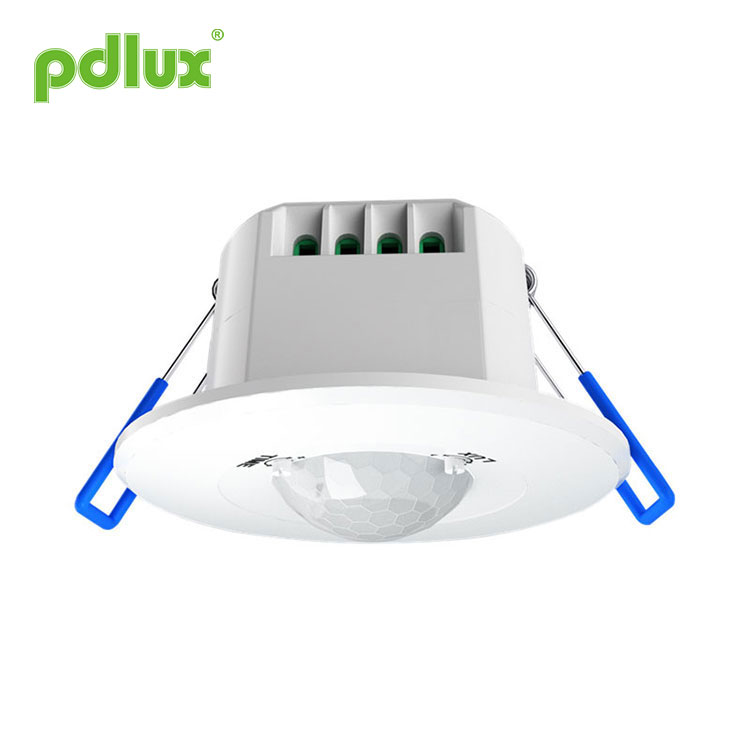

PD-PIR601B：本製品は、高感度検出器を採用した新しいタイプの省エネ照明スイッチです。自動化、利便性、セキュリティ、省エネ、実用性が統合されています。大規模な検出エリアは、上下左右のサービスエリアで構成されます。人体から放出される赤外線エネルギーを制御信号源として使用し、誰かが検出エリアに入ると、制御された負荷を直ちに開始できます。昼と夜を自動的に識別できます。取り付けが簡単で、使用範囲が広いです。

注: 遅延が最小に調整されている場合は、ホストが検出範囲を広げるのを支援するスレーブマシンとして使用できます。

ゼロクロスバージョン
PD-PIR601B-Z：基本バージョンの機能に基づいて、MCU を使用してスイッチ情報を正確に計算し、正弦波のゼロ点でリレーがオンになるように制御されます。強力な耐衝撃電流機能を備えているため、すべての負荷が正弦波のゼロ点に接続されます。正弦波高電圧での従来の制御モードを回避することでサージ電流の問題が発生します。特に、負荷に大容量のコンデンサが含まれている場合、高電圧リレーの影響で損傷するため、従来の製品に匹敵しません。
あらゆる負荷の接続が可能で、設置が容易で使用範囲が広いです。

PD-PIR601P-Z：LX-601B-Z の機能に、全電圧、電源 R/S 外部スイッチポート（スレーブ、マスターコントローラー制御）を追加します。赤外線リモコン調整機能により、ユーザーはより良い使用体験を得ることができます。

仕様

PD-PIR601B：
電源：AC220-240V 50/60Hz
AC100-130V 50/60Hz
定格負荷: 800W Max.タングステン (220-240VAC 50/60Hz)
最大 150W 蛍光灯および LED (220-240VAC 50/60Hz)
最大 400W タングステン (100-130VAC 50/60Hz)
最大 75W 蛍光灯および LED (100-130VAC 50/60Hz)
時間設定：最小：8±3秒、最大：7±2分（調整可能）
調光: <10LUX~2000LUX (調整可能)
検知範囲：3×5m（半径）
検出角度：楕円形
感知動作速度: 0.6~1.5m/s
設置高さ：2.5～4.5m
使用温度：-10℃〜+40℃
消費電力：0.6W

PD-PIR601B-Z：
電源：AC220-240V 50/60Hz
AC100-130V 50/60Hz
全負荷：最大1200W。 (AC220-240V 50/60Hz)
最大800W (AC100-130V 50/60Hz)
時間設定：最小：8±3秒、最大：7±2分（調整可能）
調光: <10LUX~2000LUX (調整可能)
検知範囲：3×5m（半径）
検出角度：楕円形
感知動作速度: 0.6~1.5m/s
設置高さ：2.5～4.5m
使用温度：-10℃〜+40℃
消費電力：0.6W

PD-PIR601P-Z：
電源：AC100-277V 50/60Hz
全負荷：最大1200W。 (AC220-277V 50/60Hz)
最大800W (AC100-130V 50/60Hz)
時間設定：10秒～12分（調整可能）
調光: <10LUX~2000LUX (調整可能)
検知範囲：5×5m（半径）

検出角度: 円形
感知動作速度: 0.6~1.5m/s
設置高さ：2.5～4.5m
使用温度：-10℃〜+40℃
消費電力: <0.5W

注記
1. 検出距離の周囲温度は22〜24℃で、温度が上昇すると検出距離は減少します。
2.設置高さが異なり、検出距離半径が異なります。この製品は 2.5～4.5 メートルの高さに設置することをお勧めしますが、特別な状況下では 6 メートルまで上げることができます。
3. 601B-Z および 601P-Z はデジタルシステム制御ですが、さらに改善の余地があります。顧客のニーズに応じて感度をアップグレードできます。ジョイント制御ポートとPポートを追加できます。必要に応じて遅延時間をアップグレードできます。

設定方法: ポテンショメータ

ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

(1)調光設定

動作照度値は<10～2000LUXの範囲で調整できます。
反時計回りに最後まで回転した場合の最小値、時計回りに最後まで回転した場合の最大値。

(2)時刻設定

反時計回りに最後まで回転すると最小値、時計回りに最後まで回転すると最大値になります。

PD-PIR601B：最小: 8±3秒最大: 7±2分 (調整可能) PD-PIR601B-Z: 最小: 8±3秒最大: 7±2分 (調整可能)
PD-PIR601P-Z：10秒～12分（可変）

注: ライトが消えた後、再び感知できるようになるまで約 4 秒待つ必要があります。ライトは、この時間が経過した後に信号が検出された場合にのみ点灯します。

遅延調整の適切な使用: 点灯してからセンサーが人の動きを感知して自動的に消灯するまでの遅延時間を調整するために使用されます。ユーザーは実際のニーズに応じて調整できます。赤外線センサー製品には連続検知機能があるため、システムは遅延時間が終了する前にセンサーが検知するたびにタイミングを再調整します。検知範囲内で人が動く限りライトは消えません。したがって、エネルギーを節約するために遅延時間をできるだけ小さく調整することをおすすめします。

センサー情報

接続 - 配線図

取り付け時に提供された配線図に従ってください。
R/S エンド機能: 誘導機能を手動でトリガーします。
L – 活線。
N – 中性線。
L' – 負荷ワイヤ。
L と N を電源に接続します。
L`とNを負荷に接続します。
R/S: トリガー、L に接続

PD-PIR601P-Z（マスター）＋PD-PIR601B（スレーブ）

インストール

電源を切ります。
ネジ付きチューブを電源コードと制御コードに挿入します。
配線図に従って電源と負荷をセンサーに接続します。

ノート

電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
