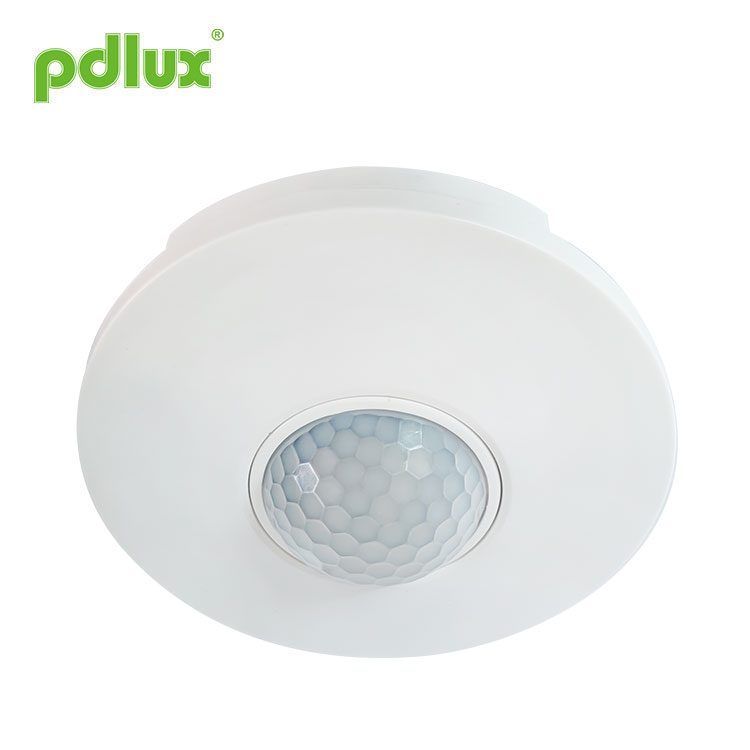

新しいデジタル耐衝撃バージョンのマイクロ波センサー

カスタマイズされた新しいデジタル耐衝撃バージョンのマイクロ波センサーを当社から安心してご購入いただけます。ご協力をお待ちしております。詳しく知りたい場合は、今すぐご相談ください。すぐにご返信いたします。

仕様

電源：	AC100-277V、50Hz/60Hz
すべての負荷:	最大1200W（AC220-277V） 最大800W（AC100-130V）
時間設定：	10秒～20分(調整可能)
光のコントロール:	＜10LUX～2000LUX(調整可能)
検出角度:	360°（天井設置）
検出範囲(22℃):	1～9m（半径）（調整可能）
設置高さ:	2.5～4.5m
作業温度：	-10℃～+40℃
使用湿度:	<93%RH
モーション速度を感知:	0.6～1.5m/秒
待機電力:	< 0.5W
IP:	20

関数

ルクス調整：
LUX は環境の照度を指します。 LUX 調整ノブを調整すると、センサーを誘導に適用する照度を選択できます。自分に合った習慣を選択してください。20LUX ソリューションの選択肢の一部は照明付きです。誘導照明として 50LUX の周囲照明を選択する人もいますし、LUX 調整ノブが最大に調整されている限り、いつでも誘導照明になることを選択する人もいます。

時間調整：

時間調整ノブは、センサーが光を感知した後の時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。

センサー情報

ノブ設定

① SENS: 検出範囲を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。 minに回すと1m、maxに回すと8mになります。

② TIME:時計回りに回すと増加し、反時計回りに回すと減少します。最大に調整すると遅延時間は 20 分になります。最小に調整するとフラッシュモードになります。連続感知の場合、約 20 秒ごとに負荷が光ります。フラッシュモードでは、
短時間モードに調整したい場合は、LED ライトが 3 回点滅している間にノブを時計回りに少し調整します。検出範囲を調整する場合や歩行テストを行う場合は、最短時間を選択することをお勧めします。

注: ライトが消えた後、再び感知するまでに約 4 秒かかります。この時間が経過した時点で信号が検出された場合にのみライトが点灯します。

遅延調整の正しい使い方：センサーが人の動きを感知して点灯してから自動消灯するまでの遅延時間を調整するために使用します。ユーザーは実際の要件に応じて調整できます。製品には連続誘導機能があるため、システムは遅延時間が終了する前に誘導のタイミングを再開します。検知範囲内で人が動く限りライトは消えません。したがって、省エネを達成するために遅延時間をできるだけ短縮することをお勧めします。

③ LUX: 作業光を調整します。時計回りに回すと増加し、反時計回りに回すと減少します。最小にすると、約 10LUX の調光以下でのみ機能し、最大にすると、任意の調光が機能します。

注意: この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動作によって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による誤った動きなどです。これらはすべて製品が正常に動作しない原因となります。

正常に動作しない場合は、感度を適度に下げてテストしてください。

接続配線図

取り付け説明書

(1) 取り付ける前に電源を切ってください。

(2) 上部カバーを反時計回りに回して取り外します。

(3) ボトムカバーを選択した位置にネジで取り付けます(①と同様)。

(4) 接続配線図に従って、電源線と負荷線をセンサーの接続線列に接続します。

(5)センサー上部のボタンを押して、時計回りに回して（②のように）締めれば取り付け完了です。

注記

電気技師または経験豊富な担当者が設置する必要があります。
不穏な物体への設置は避けてください。
検出に影響を与える検出ウィンドウの前に障害物や移動物体があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置しないでください。
安全を考慮して、取り付け後に引っ掛かりを発見した場合はカバーを開けないでください。
製品と説明書に違いがある場合は、主に製品を参照してください。

ある問題とその解決方法、

負荷が機能しない:
ａ．電源と負荷の接続が正しいことを確認してください。
b.負荷が適切かどうかを確認してください。
c.ショーランプが検出後に加速するかどうかを確認します。
d.作業灯が調光に対応しているか確認してください。

感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さが説明書に示されている高さと一致しているかどうかを確認してください。
e.移動方向が正しいか確認してください。

センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号があるかどうかを確認します。
b.時間設定が最長になっているか確認してください。
c.電力が指示に対応しているかどうかを確認してください。
d.エアコンやセントラル ヒーティングなど、センサー付近で温度変化が明らかかどうかを確認します。

警告！

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

このマニュアルは、この製品の現在の内容プログラミングのためのものであり、メーカーによる予告なしに変更や修正が行われる場合があります。このマニュアルは、当社の許可なく、他の目的でコピーすることはできません。
