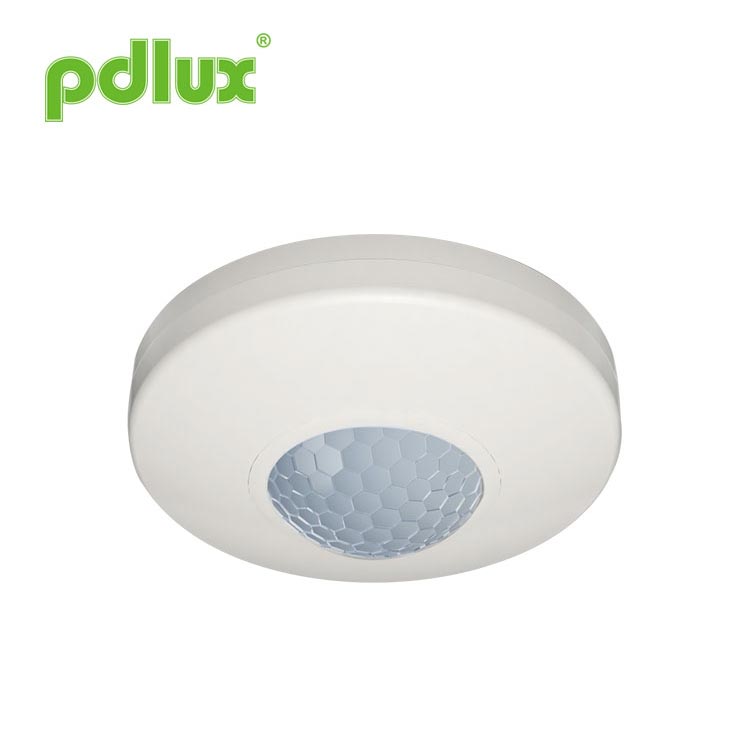

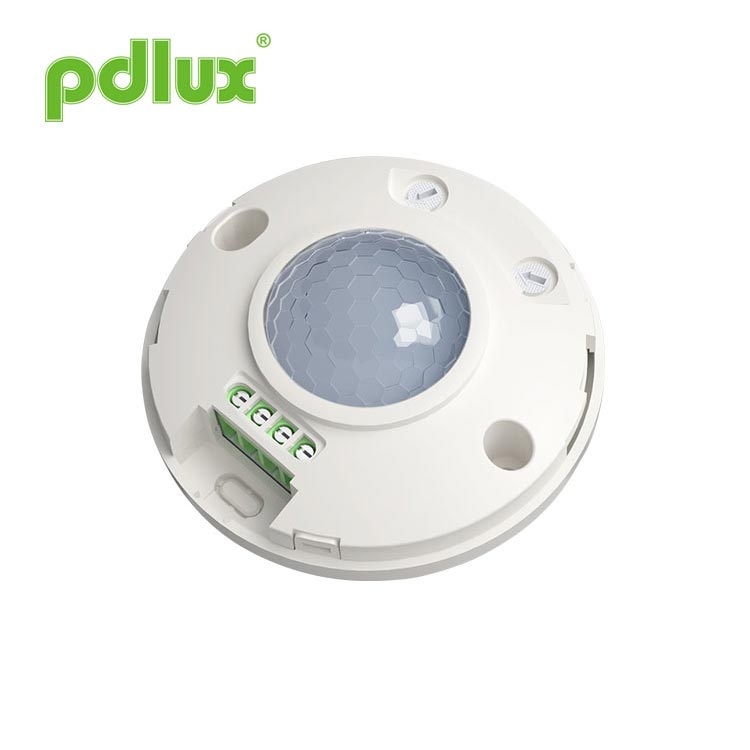

安定した効率的な赤外線センサー

安定した効率的な赤外線センサー。自動化、便利、安全、省エネ、実用的な機能を集めています。内部の 1 つの検出器が広範囲の検出フィールドを構成し、人間からの赤外線エネルギーを制御信号源として利用し、検知フィールドに入るとすぐに負荷を開始します。昼と夜を自動的に識別できます。設置が簡単で広く使用されています。これは、これまでで最も先進的な、薄型デジタルの PIR センサーです。デジタルインテリジェント焦電型赤外線センサーを採用し、回路性能がより安定し、エラー動作が少なく、感度が高く、故障率が低く、待機電力消費が低く、信号に対する分解能が高くなります。

モデル:PD-PIR330

お問い合わせを送信

安定した効率的な赤外線センサー Specifications

仕様

電源	AC220-240V、50Hz
定格荷重	800W最大タングステン最大150Wの蛍光灯とLED
検出範囲(22℃)	最大4m (半径)(天井取付) 最大8m (壁設置)
時間設定	8±2秒～8±2分(調整可能)
調光	<10LUX~2000LUX(調整可能)
検出角度	360°(天井設置)
設置高さ	2.5～4.5m（天井設置） 1.8～2.5m（壁面設置）
作業温度	–10℃～+40℃
使用湿度	<95%RH
モーションスピードを感知	0.6m/s～1.5m/s

センサー情報

Sensor Information

関数

昼と夜を自動的に識別します。希望に応じて周囲の光を調整できます。SUN (最大) にすると、昼と夜に機能します。MOON (最小) にすると、以下の環境でのみ機能します。

10LUX環境。調整については、テスト方法を参照してください。時間遅延は継続的に追加されます。最初のインダクタの後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。 (時間設定)

時間遅延調整：ご希望に応じて設定できます。最小値は 8±2 秒です。最大値は 8±2 分です。

(1)調光設定

作業灯を調整します。時計回りに回す増加させるには反時計回りに回して減少させます。ミニにすると、約 10LUX の光制御以下でのみ機能しますが、最大にすると、あらゆる光制御が機能します。

(2)時刻設定

負荷作業の時間設定を調整します。振り向く時計回りに回すと増加し、反時計回りに回すと減少します。 MAX に回すと約 8±2min、min に回すと約 8±2sec の時間設定になります。

注:ライトが自動オフになる場合、センサーが別の動きを検出する準備ができるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。

主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、赤外線センサーには継続検知機能があるため、省エネのために遅延時間を短くしたほうがよいでしょう。つまり、遅延時間が経過する前に動きが検出されるとタイマーが再スタートし、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。

接続配線図

N、Lを電源に接続します。
N、L’を負荷に接続します。
取り付け説明書

注記：
取り付ける前に電源をオフにしてください

テスト

1. LUX ノブを時計回りに最大 (SUN) まで回します。タイムノブを反時計回りに最小まで回し、センサーノブを時計回りに最大まで回します。
2. 電源が接続されると、制御された負荷は動作を開始し、継続的な信号が検出されなくなると 8±2 秒後に動作を停止します。
3. 検出されると、継続的な信号が検出されない場合、負荷が動作し、インジケータがオンになり、8±2 秒後に動作を停止します。4 秒後に信号が検出されると、負荷が動作を開始し、インジケータがオンになり、8±2 秒後に動作を停止します。 2 秒後、継続的な信号が検出されなくなった場合。
4. LUX ノブを反時計回りに最小まで回します。 10LUXを超える環境でテストした場合、誘導負荷が動作停止した後、負荷は動作しません。ただし、検出ウィンドウを不透明な物体 (タオルなど) で覆うと、負荷は機能します。誘導信号がない状態では、負荷は 8±2 秒以内に動作を停止する必要があります。

このマニュアルはこの製品の現在の内容プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
取扱説明書の内容を当社の許可なく転用・転用することは固くお断りします。
