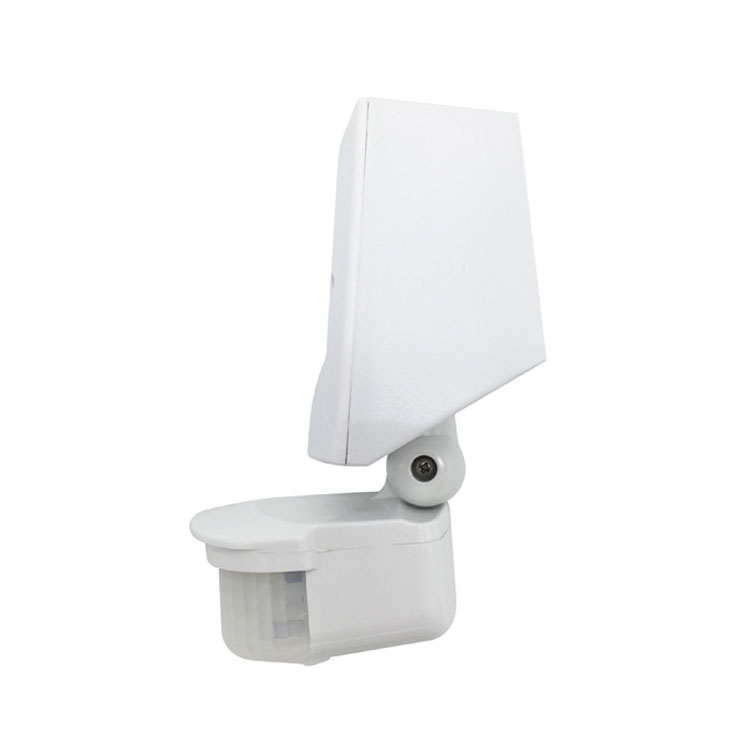

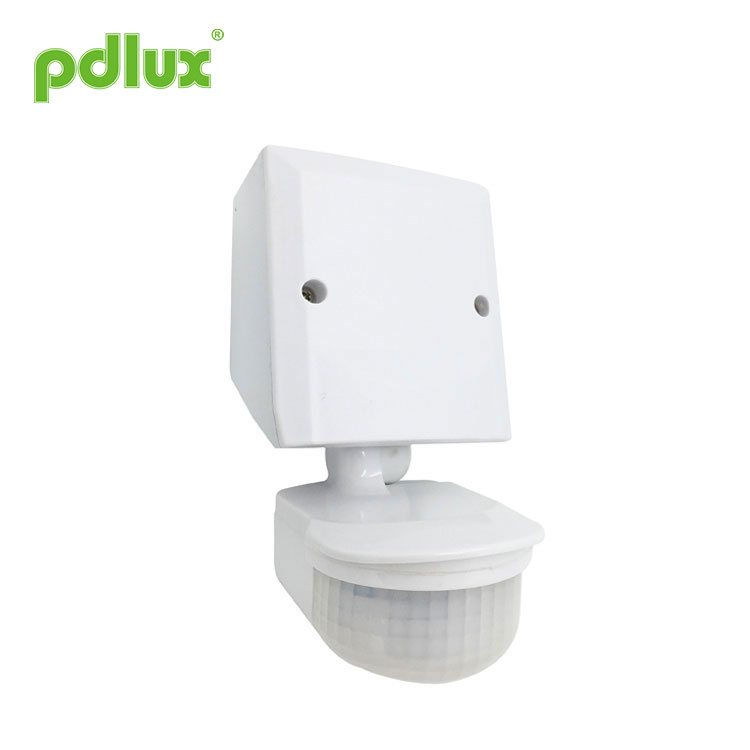

屋外用IP65 PIRモーションセンサースイッチ
当社の工場から屋外 IP65 PIR モーション センサー スイッチを安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。
モデル:PD-PIR152J
お問い合わせを送信
PD-PIR152J 赤外線センサーの説明書
IP65
まとめ
屋外用IP65 PIRモーションセンサースイッチはPIRセンサースイッチで、人からの赤外線エネルギーを制御信号源として利用し、ライトが動作する必要があるかどうかを判断し、ライトのオンとオフを自動的に制御します。人が検出フィールドに入ると、センサーが作動するとライトが点灯します。検出フィールドを離れて設定時間が経過すると、ライトが消えます。環境光の照度を自動的に検出し、必要に応じて値を設定および調整できます。環境光照度が設定値以下の場合にライトが点灯して機能するなど。設定値を超えるとライトは動作を停止します。センサーがトリガーされて遅延時間が経過するまでライトは点灯します。常時信号を検知すると時刻を重ねて常時点灯します。屋内、廊下、公共建築物などに設置可能です。
仕様
|
電源: 220-240V/AC 電源周波数：50Hz 定格負荷: 1200W Max.タングステン 最大300W蛍光灯 時間設定：5S-(7±2)Min（調整可能） 調光: <10LUX~2000LUX (調整可能) 検知範囲：最大10m |
検出角度: 180° 保護レベル: IP65 設置高さ：1.5m～2.5m 使用温度: -10~+40°C 検出動作速度: 0.6~1.5m/s 動作湿度: <93%RH |
通常品との比較
通常品は検出角度が長く、検出距離が広い。
関数
昼と夜を識別できます: 光の制御は、動作しているときに自由に調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。ただし、「月」の位置（分）に調整されている場合は、10ルクス未満の調光でのみ機能します。調整パターンはテストパターンを参照してください。
時間遅延は継続的に追加できます。最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。(時間の設定)
光制御ポテンショメータ (LUX): ノブを時計回りに回すと値が減少します。ノブを反時計回りに回すと値が増加します。
時間ポテンショメーター (TIME): ノブを時計回りに回すと値が増加し、最大遅延時間は 9 分になります。ノブを反時計回りに回すと値が減少し、最小遅延時間は 5 秒になります。
フラッシュ機能: センサーが有用な信号を検出すると、インジケーターライトが点滅します。有用な信号が検出されない場合、インジケーターは点滅しません。
設定方法：ポテンショメータ
ニーズを満たすまでに値を調整するのに時間がかかる場合があります。
 |
(1)時刻設定 5 秒 (反時計回りに回しきる) から 9 分 (時計回りに回しきる) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。 |
注記：ライトが自動オフになると、センサーが別の動きを検出する準備ができるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。
主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くした方がよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。
 |
(2)調光設定 <10~2000 LUX の範囲で定義できます。ノブを時計回りにいっぱいに回すと約 10 ルクス、反時計回りにいっぱいに回すと約 2000 ルクスになります。検知ゾーンを調整して日中の歩行テストを実行する場合は、ノブを時計回りにいっぱいに回す必要があります。 |
|
インストール I. 右図に従って線を接続します。 N – ブルー L – ブラウン L' – 赤 (赤外線センサーからのもの) 青と茶色を電源に接続します 青と赤を負荷に接続します。 |
 |
|
II. 1.接続線ボックスのネジを締めてボックスの蓋を外してください。 2.接続図に従って、電源と負荷をセンサーに接続します。 3.下図のようにセンサーを選択した位置に固定します。 4. 蓋をかぶせてネジを締めてください。 |
 |
|
テスト 1. 取り付け後、電源を入れる前にタイムノブ(1)を反時計回りに最後まで回してください。調光ノブ(2)を反時計回りに最大値まで回します。 2.電源を入れると、30秒後にライトが点灯します。消灯後、5秒後に再度感知します。 3. すべてが良好な状態であれば、時間調整ノブを使用して希望に応じて点灯期間を調整でき、光制御ノブを使用して周囲光を調整できます。 |
 |
ノート
電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなど、気温が変化するゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
述べる
1. センサーの面を人間が通常移動する領域に向けてください。
2. より正確な照度設定を得るために、センサー面を周囲光の位置に保ちます。
3. 遅延時間内に再度信号を検出すると、遅延時間は無効になります。
4. LUXノブ：動作条件の輝度。ノブが「+」に切り替わると、一日中検出できることを意味し、ノブが「-」に切り替わると、輝度<10 LUX以下でのみ動作します。
5. TIME ノブ：ライトがゆっくりと点灯し、徐々に無信号状態になり、仕事がなくなるまでの期間です。
何らかの問題と解決方法
負荷が機能しない:
a: 電力と負荷を確認してください。
b: 負荷が良好な場合。
c: 作業灯が周囲光に対応しているかどうかを確認してください。
感度が悪い：
a: 検出窓の前に信号の受信を妨げるものがないか確認してください。
b: 周囲温度が高すぎないか確認してください。
c: 信号源が検出フィールド内にあるかどうかを確認してください。
d: 移動方向が正しい場合。
センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号がある場合。
b: 遅延時間を最長に設定した場合。
c: 電力が指示に対応しているかどうか。
d: エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損失についても、メーカーは一切の責任を負いません。
当社は常に高品質の製品の製造に重点を置いています。不適切な操作やいくつかのコンポーネントの故障により、製品が動作しなくなる可能性があります。製品が無効になった場合は、メーカーまたは販売店にご連絡ください。この指示は現状に応じて遵守されます。変更がある場合はメーカーから通知されます。
メーカーの許可なくコンテンツを複製・複製することはできません。
