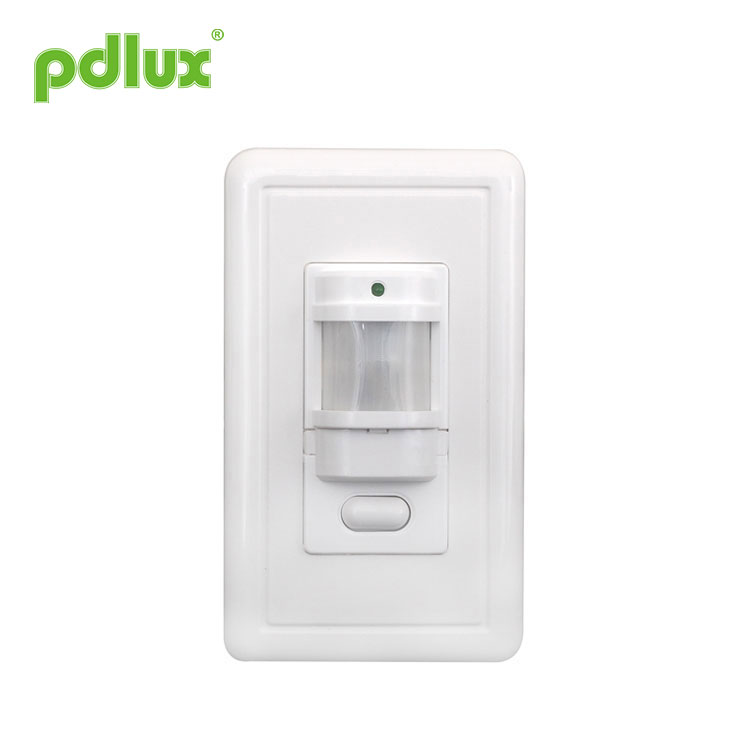

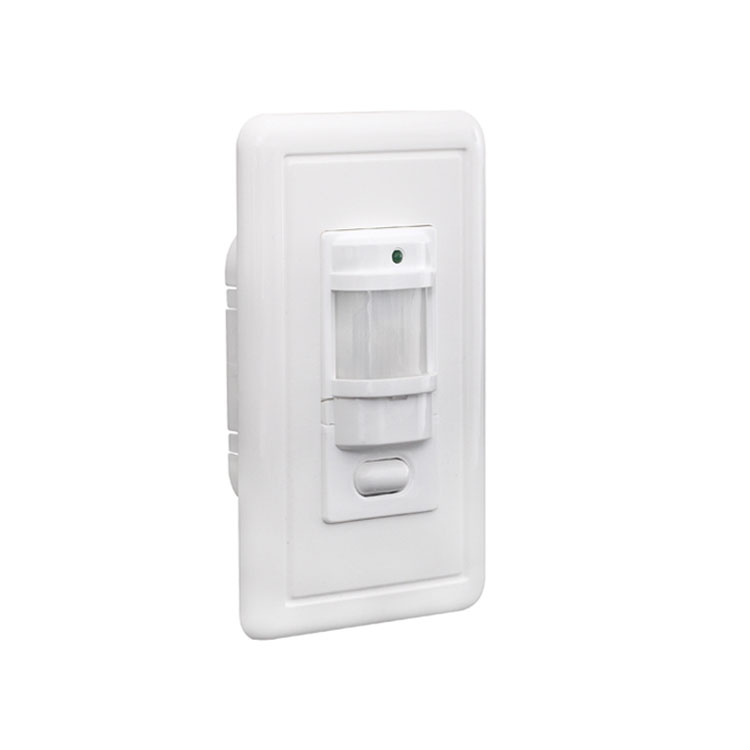

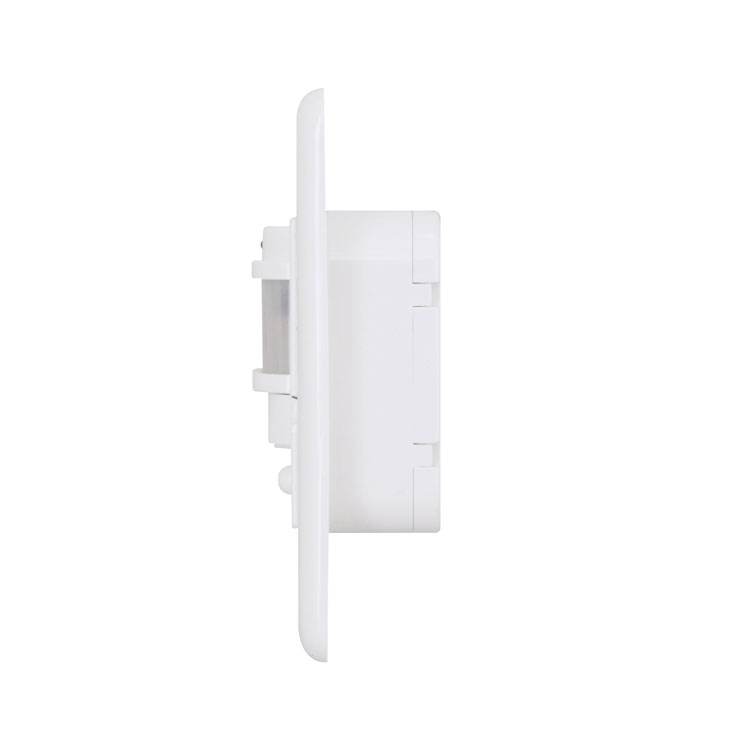

モデル:PD-PIR133B

お問い合わせを送信

赤外線モーションセンサー PD-PIR133B 取扱説明書

商品情報
Passed 赤外線センサーは、新しい省エネスイッチです。集積回路、優れた感度の検出器、SMTを採用しています。自動、便利、安全、省エネ、実用的な機能が組み込まれています。上下左右のサービスフィールドで構成される広い検出範囲を備えています。人の動きによる赤外線を受信して動作します。検知フィールドに入ると即座に制御負荷を起動することができます。昼と夜を自動的に識別できます。その使用範囲は広いです。そのインストールは非常に便利です。電力表示と検出表示の機能があります。

仕様

電源：100V/AC-130V/AC

220V/AC-240V/AC
100V/AC～240V/AC
電源周波数：50/60Hz
調光: <20LUX
定格負荷：800W Max.タングステン（110V/AC）
最大1200Wタングステン(220V/AC)
最大80W蛍光灯（AC110V）
最大120W蛍光灯（AC220V）
検知範囲：最大9m（22℃）

時間設定：最小：8秒±3秒
最大:7分±2分
検出角度: 140°
180°
使用温度:-10~+40℃
動作湿度:<93%RH
設置高さ：1m～1.6m
消費電力:0.45W(静的0.1W)
検出動作速度: 0.6~1.5m/s

センサー情報

関数
検出フィールド: 検出フィールドは上下左右のサービスフィールドで構成されます。
しかし、検出フィールド内の移動方向は感度と大きな関係があります。

昼夜識別可能：生産前に設定されています。ただし、周囲光が 20LUX 未満の場合のみ動作します。

電源と検出表示：電源を入れた後、表示ランプが4秒ごとに1回点滅します。信号を受信すると1秒ごとに2回点滅します。つまり、検出と電力が正常かどうかを示します。

時間遅延は継続的に追加されます。最初の誘導後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。(設定時間)

時間遅延調整：消費者の希望に応じて設定できます。最小時間は8秒±3秒です。最大は7分±2分です。

スイッチ：押し込むと「AUTO」状態、押し出すと「OFF」状態になります。

取り付け: (次の図を参照)
電源を切ります
電源と負荷の配線は、接続配線図に従ってセンサーに接続されます。
基板面を外します。センサーは選択した位置に固定されます。
基板面を覆った後、電源を入れてテストすることができます。

テスト
基板面を外した後、タイムノブを反時計回りに最小に回します。

電源投入後、制御負荷は動作せず、表示灯が4秒に1回点滅します。検出窓を不透明な物体(タオルなど)で覆うと、負荷は10秒以内に動作し、表示ランプが1秒ごとに2回点滅します。 (光は検出窓を投影できません)。誘導信号がない状態では、負荷は 5 ～ 30 秒以内に動作を停止します。同時に、インジケーターランプが 4 秒ごとに 1 回点滅します。

最初の 1 つが出た後、5 ～ 10 秒かけて検出窓を覆います。負荷が動作し、表示ランプが 1 秒ごとに 2 回点滅します。負荷は 5 ～ 15 秒以内に動作を停止します。

電源を入れてから20LUX以下の周囲光でテストすると、5～10秒以内に負荷が動作するはずです。負荷が動作を停止した後、センサー負荷は動作しなくなります。(負荷が動作しているときにセンサーが継続的なインダクター信号を受信した場合、センサーは継続的に動作します)。再度感知すると負荷がかかるはずです。
インダクタ信号がない状態では、負荷が 5 ～ 15 秒以内に動作を停止するのが通常です。

ノート
電気技師または経験豊富な方が設置できます。
不穏な対象物は設置基準面とはみなされません。
検出窓の前に検出に影響を与える障害物や不安物体がないこと
エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置しないでください。
取り付け後に引っかかりを見つけた場合は、安全のためケースを開けないでください。
説明書と製品の機能に相違がある場合は、製品を優先し、追加でお知らせすることはできません。

ある問題とその解決方法
1. 負荷が機能しない:
ａ．電力と負荷を確認してください。
b.負荷が良ければ。
c.誘導後にインジケーターランプの速度が速くなった場合。速度が速くなった場合は、スイッチが「自動」位置にあるかどうかを確認してください。
d.作業灯が周囲光に対応しているかどうかを確認してください。

2.感度が悪い：
ａ．検出窓の前に信号の受信を妨げるものがないか確認してください。
b.周囲温度をご確認ください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さをご確認ください。
e.移動方向が正しい場合。

3. センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的なセンサー信号がある場合。
b.遅延時間を最長に設定する場合。
c.パワーが指示に対応している場合。
d.センサー付近の温度が変化した場合。（エアコン、セントラルヒーティングなど）

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全性を考慮し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
