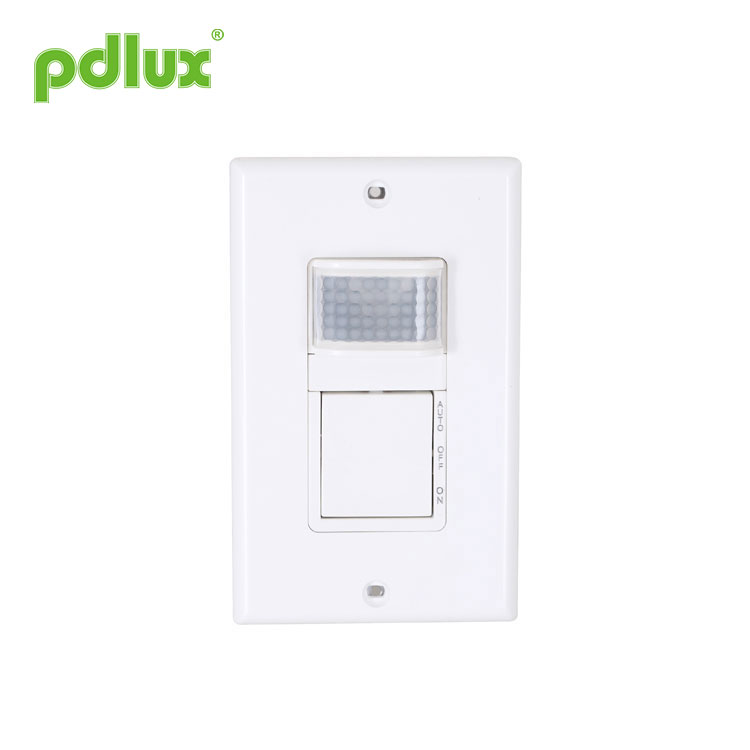

PIR赤外線モーションセンサースマートスイッチ
PIR赤外線モーションセンサースマートスイッチの購入へようこそ。顧客からのあらゆるリクエストには 24 時間以内に返答されます。
モデル:PD-PIR123-V3
お問い合わせを送信
PIR赤外線モーションセンサースマートスイッチ
応用
PD-PIR123-V3 ウォール スイッチ パッシブ赤外線 (PIR) センサーは、次のようなさまざまな商用アプリケーションで自動照明制御を提供するために使用され、省エネと利便性を実現します。
● 小規模オフィス●会議室●ラウンジ●リビングルーム
PD-PIR123-V3は、白熱灯と省エネ電球の自動切り替えに使用できます。
このユニットには、エリアが占有されている間照明をオフにしておくために使用できる手動オーバーライド スイッチも備えています。これは、スライドや映画のプレゼンテーション中に会議室やその他のエリアで望まれる場合があります。このユニットは単極壁スイッチの代わりに設置され、標準の壁ボックスに収まります。ユニットにはアース接続が必要です。
手術
PD-PIR123-V3 は、パッシブ赤外線 (PIR) 検出テクノロジーを使用して部屋を監視します。人がセンサーゾーンに出入りすると、センサーが動きを検知してライトが点灯します。乗員がセンサーゾーンを通過している限り、ライトは点灯したままになります。
遅延オフ時間調整により、スペースが占有されているときにライトがオフになるのを防ぎます。ライトを点灯し続けるには、選択した遅延オフ時間間隔中に人が少なくとも 1 回センサー ゾーンを通過する必要があります。ユニットがセンサーゾーンでアクティビティを検出するたびに、LED インジケーターが点滅します。
センサーによって監視されているスペースが、遅延オフ間隔として選択された時間の間占有されていない場合、ユニットは照明をオフにします。
プッシュボタン手動オーバーライド制御:
手動制御用に、PD-PIR123-V3 は便利な押しボタン スイッチを備えています。押しボタンを押して「ON」にすると、センサーが点灯します。押しボタンを押して「OFF」にすると、部屋に人がいる場合でもセンサーが照明をオフにし、消灯したままにします。この機能は、スライドまたはフィルムのプレゼンテーションに特に役立ちます。ライトはボタンを押して「ON」にするだけで再びオンにできます。押しボタンを押して「AUTO」にすると、ユニットは通常の動作に戻ります。人がセンサーゾーンに出入りすると、センサーが動きを検知してライトが点灯します。
車モード:
このモードでは、動きが検出されると、ユニットは自動的にライトをオンにします。ユニットがセンサーゾーンで活動を検出している限り、ライトは点灯したままになります。スペースに人がいない状態になり、遅延オフ時間が経過すると、ユニットは自動的に照明をオフにします。ライトは、押しボタンを押して「OFF」にすることで、いつでも手動でオフにすることもできます。このモードはエネルギー節約のために望ましいです。
強化された調整オプション
PD-PIR123-V3 は、さまざまな商用アプリケーションで最適なパフォーマンスを提供します。周囲光オーバーライド機能と遅延オフ時間のオプション調整があります。これらの調整により、特定の設置のニーズを満たすようにパフォーマンスがカスタマイズされます。改ざんを防ぐため、すべての調整にはコントロール パネルのカバーを取り外すことによってのみアクセスできます。小型のマイナスドライバーを使用してコントロールノブを調整できます。コントロールには次のようなラベルが付けられます。
時間：
遅延オフ時間は 8±2 秒に設定されています。遅延オフ時間の設定は 8±2 秒から 20±3 分まで選択できます。
ライト：
一部の設置ではエネルギーを最大限に節約するために、周囲光オーバーライド機能により、占有率に関係なく、自然太陽光が十分にあるときにセンサーが照明をオンにするのを防ぎます。この調整は、周囲光が人工光を必要としないレベルにあるときに行う必要があります。
PD-PIR123-V3 は工場出荷時に周囲光のオーバーライドを行わずにプリセットされています。これは、自然太陽光の量に関係なく、人がいることを検出するとユニットが照明をオンにすることを意味します。
仕様
ここにリストされているデバイスは、人間の存在からの赤外線放射を検出し、白熱負荷をオンにすることによって応答できる、Lexing 商用仕様グレードの壁スイッチ受動赤外線 (PIR) センサーであるものとします。このユニットが一定時間経過しても動きを検出しない場合、割り当てられた負荷をオフにすることで応答します。
壁スイッチ受動赤外線 (PIR) センサーには、手動でオン/オフ/自動切り替えを行うための押しボタンが装備されているものとします。 PD-PIR123-V3 ウォール スイッチ受動赤外線 (PIR) センサーは、調整可能な遅延オフ時間と周囲光オーバーライド機能を備えています。
機能と利点
新しい薄型デザインにより、目障りな「スキャン デバイス」の外観が排除されます。
180° の視野により、小規模オフィス、会議室、教室、ラウンジ、さまざまな商業エリアに適した約 90 平方メートルをカバーします。
便利なプッシュボタンでいつでも手動でON/OFF/AUTOライトを切り替えることができます。
オプションの手動調整により、遅延オフ時間設定を 8±2 秒から 20±3 分に設定できます。エネルギー節約を最大限に高めるためにカスタマイズされた調整が可能です。
周囲光のオーバーライド範囲は約 2 フィート キャンドル (2lux) から 1000 フィート キャンドル (1000lux) まで調整可能で、自然光が十分にある時間帯に照明が自動的にオンになるのを防ぎ、エネルギーの節約を高めます。
センサーが動きを検出すると LED インジケータライトが点滅し、検出がアクティブであることを確認します。
1台で120Vまたは277Vの照明に使用できます。
標準のウォールボックスに適合し、単極壁スイッチを置き換えます。
5 年間の限定保証。
寸法図
インストール
PD-PIR123-V3 は、標準のウォールボックスに取り付けられた単極壁スイッチを置き換えることができます。ユニットを動作させるには、適切に接地する必要があります。 HVAC レジスターから少なくとも 4 フィート離して配置する必要があります。ユニットの電源を入れると、通常の動作が開始されるまでに約 1 分かかることに注意してください。
注意：銅線のみにご使用ください。
物理仕様
使用温度範囲:-10°C ～ 40°C
保管温度範囲: -10°C ～ 85°C
動作湿度: 20% ～ 90% (結露しないこと)
電気的要件
電源: 120-277V/AC
電源周波数：50/60Hz
ワイヤーの指定: ライン - ブラウン
負荷 - 赤
自然—青
定格負荷: 500W Max.タングステン
CFL : 3.3A @ 120V / 1.5A@277V
何らかの問題と解決方法
1、負荷が動作しない:
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 作業灯セットが調光に対応しているかご確認ください。
2、感度が悪い：
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。
3、センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全割当を設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
PD-PIR123-V3 赤外線モーションセンサーの説明書
応用
PD-PIR123-V3 ウォール スイッチ パッシブ赤外線 (PIR) センサーは、次のようなさまざまな商用アプリケーションで自動照明制御を提供するために使用され、省エネと利便性を実現します。
● 小規模オフィス●会議室●ラウンジ●リビングルーム
PD-PIR123-V3は、白熱灯と省エネ電球の自動切り替えに使用できます。
このユニットには、エリアが占有されている間照明をオフにしておくために使用できる手動オーバーライド スイッチも備えています。これは、スライドや映画のプレゼンテーション中に会議室やその他のエリアで望まれる場合があります。このユニットは単極壁スイッチの代わりに設置され、標準の壁ボックスに収まります。ユニットにはアース接続が必要です。
手術
PD-PIR123-V3 は、パッシブ赤外線 (PIR) 検出テクノロジーを使用して部屋を監視します。人がセンサーゾーンに出入りすると、センサーが動きを検知してライトが点灯します。乗員がセンサーゾーンを通過している限り、ライトは点灯したままになります。
遅延オフ時間調整により、スペースが占有されているときにライトがオフになるのを防ぎます。ライトを点灯し続けるには、選択した遅延オフ時間間隔中に人が少なくとも 1 回センサー ゾーンを通過する必要があります。ユニットがセンサーゾーンでアクティビティを検出するたびに、LED インジケーターが点滅します。
センサーによって監視されているスペースが、遅延オフ間隔として選択された時間の間占有されていない場合、ユニットは照明をオフにします。
プッシュボタン手動オーバーライド制御:
手動制御用に、PD-PIR123-V3 は便利な押しボタン スイッチを備えています。押しボタンを押して「ON」にすると、センサーが点灯します。押しボタンを押して「OFF」にすると、部屋に人がいる場合でもセンサーが照明をオフにし、消灯したままにします。この機能は、スライドまたはフィルムのプレゼンテーションに特に役立ちます。ライトはボタンを押して「ON」にするだけで再びオンにできます。押しボタンを押して「AUTO」にすると、ユニットは通常の動作に戻ります。人がセンサーゾーンに出入りすると、センサーが動きを検知してライトが点灯します。
車モード:
このモードでは、動きが検出されると、ユニットは自動的にライトをオンにします。ユニットがセンサーゾーンで活動を検出している限り、ライトは点灯したままになります。スペースに人がいない状態になり、遅延オフ時間が経過すると、ユニットは自動的に照明をオフにします。ライトは、押しボタンを押して「OFF」にすることで、いつでも手動でオフにすることもできます。このモードはエネルギー節約のために望ましいです。
|
視野 PD-PIR123-V3 は、180° の視野と最大約 90 平方メートルのカバーエリアを提供します。最大検知距離はセンサー正面で8M、両側で6Mです。 「微動」ゾーンは、比較的小さな体の動きを検出し、人が部屋の中を広く動いていない場合でもライトを点灯したままにすることができます。視野の残りの部分は「大きな動き」ゾーンであり、感度が低く、より大きな動きを必要とします。 |
 |
強化された調整オプション
PD-PIR123-V3 は、さまざまな商用アプリケーションで最適なパフォーマンスを提供します。周囲光オーバーライド機能と遅延オフ時間のオプション調整があります。これらの調整により、特定の設置のニーズを満たすようにパフォーマンスがカスタマイズされます。改ざんを防ぐため、すべての調整にはコントロール パネルのカバーを取り外すことによってのみアクセスできます。小型のマイナスドライバーを使用してコントロールノブを調整できます。コントロールには次のようなラベルが付けられます。
時間：
遅延オフ時間は 8±2 秒に設定されています。遅延オフ時間の設定は 8±2 秒から 20±3 分まで選択できます。
ライト：
一部の設置ではエネルギーを最大限に節約するために、周囲光オーバーライド機能により、占有率に関係なく、自然太陽光が十分にあるときにセンサーが照明をオンにするのを防ぎます。この調整は、周囲光が人工光を必要としないレベルにあるときに行う必要があります。
PD-PIR123-V3 は工場出荷時に周囲光のオーバーライドを行わずにプリセットされています。これは、自然太陽光の量に関係なく、人がいることを検出するとユニットが照明をオンにすることを意味します。
仕様
ここにリストされているデバイスは、人間の存在からの赤外線放射を検出し、白熱負荷をオンにすることによって応答できる、Lexing 商用仕様グレードの壁スイッチ受動赤外線 (PIR) センサーであるものとします。このユニットが一定時間経過しても動きを検出しない場合、割り当てられた負荷をオフにすることで応答します。
壁スイッチ受動赤外線 (PIR) センサーには、手動でオン/オフ/自動切り替えを行うための押しボタンが装備されているものとします。 PD-PIR123-V3 ウォール スイッチ受動赤外線 (PIR) センサーは、調整可能な遅延オフ時間と周囲光オーバーライド機能を備えています。
機能と利点
新しい薄型デザインにより、目障りな「スキャン デバイス」の外観が排除されます。
180° の視野により、小規模オフィス、会議室、教室、ラウンジ、さまざまな商業エリアに適した約 90 平方メートルをカバーします。
便利なプッシュボタンでいつでも手動でON/OFF/AUTOライトを切り替えることができます。
オプションの手動調整により、遅延オフ時間設定を 8±2 秒から 20±3 分に設定できます。エネルギー節約を最大限に高めるためにカスタマイズされた調整が可能です。
周囲光のオーバーライド範囲は約 2 フィート キャンドル (2lux) から 1000 フィート キャンドル (1000lux) まで調整可能で、自然光が十分にある時間帯に照明が自動的にオンになるのを防ぎ、エネルギーの節約を高めます。
センサーが動きを検出すると LED インジケータライトが点滅し、検出がアクティブであることを確認します。
1台で120Vまたは277Vの照明に使用できます。
標準のウォールボックスに適合し、単極壁スイッチを置き換えます。
5 年間の限定保証。
寸法図
インストール
PD-PIR123-V3 は、標準のウォールボックスに取り付けられた単極壁スイッチを置き換えることができます。ユニットを動作させるには、適切に接地する必要があります。 HVAC レジスターから少なくとも 4 フィート離して配置する必要があります。ユニットの電源を入れると、通常の動作が開始されるまでに約 1 分かかることに注意してください。
注意：銅線のみにご使用ください。
物理仕様
使用温度範囲:-10°C ～ 40°C
保管温度範囲: -10°C ～ 85°C
動作湿度: 20% ～ 90% (結露しないこと)
電気的要件
電源: 120-277V/AC
電源周波数：50/60Hz
ワイヤーの指定: ライン - ブラウン
負荷 - 赤
自然—青
定格負荷: 500W Max.タングステン
CFL : 3.3A @ 120V / 1.5A@277V
何らかの問題と解決方法
1、負荷が動作しない:
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 作業灯セットが調光に対応しているかご確認ください。
2、感度が悪い：
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。
3、センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全割当を設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
