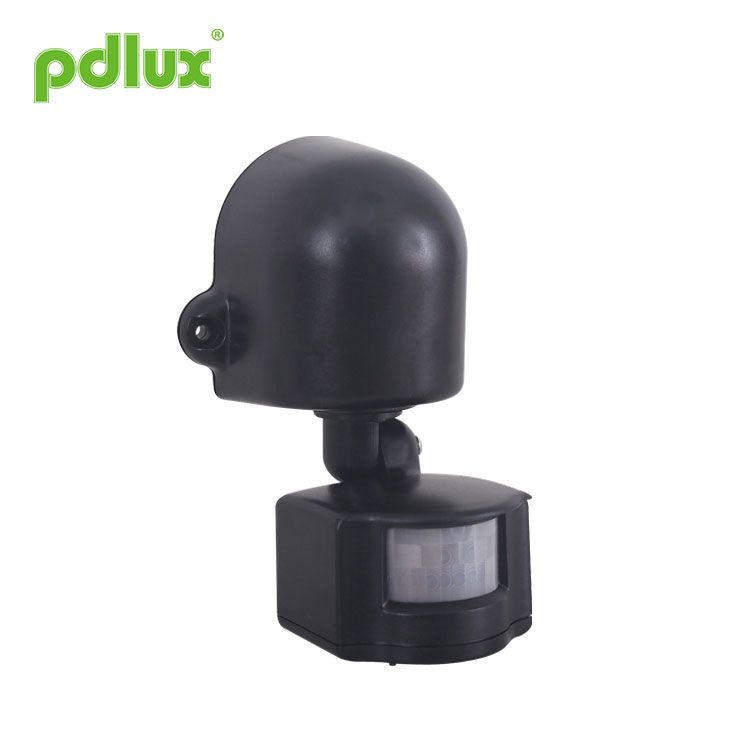

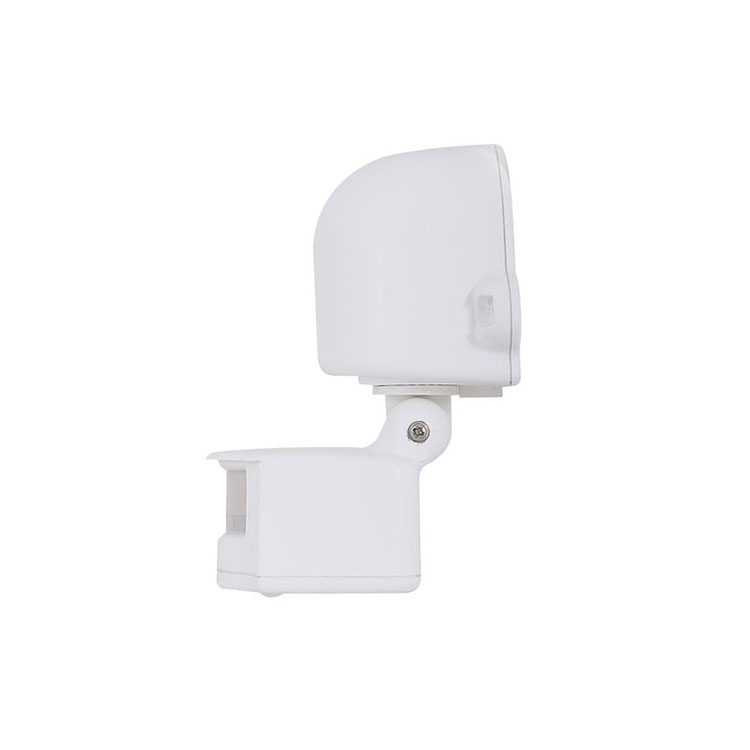

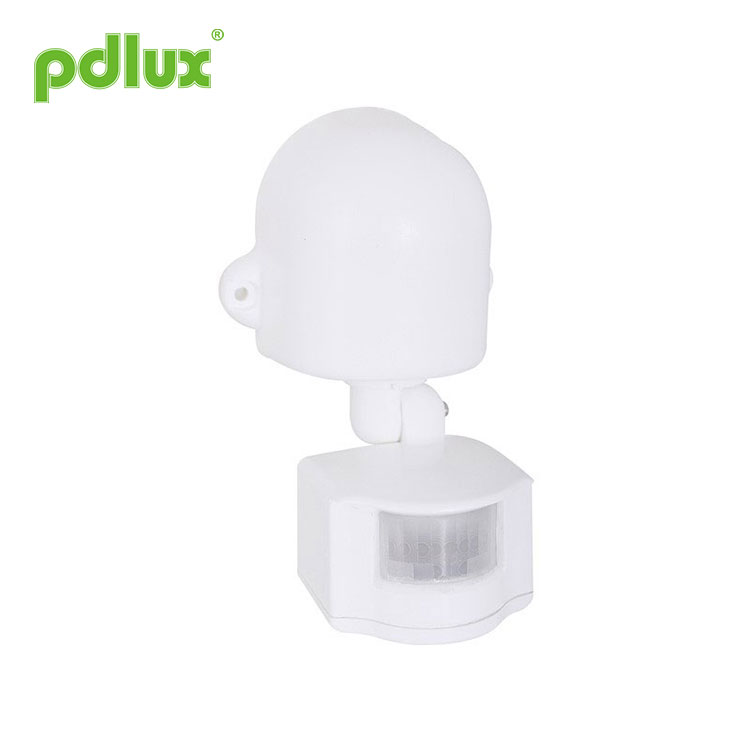

PIR赤外線モーションセンサースイッチ
専門メーカーとして、当社はPIR赤外線モーションセンサースイッチを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。
モデル:PD-PIR137
お問い合わせを送信
PD-PIR137 赤外線センサーの説明書

まとめ
PIR赤外線人感センサースイッチは、人が来るとランプが点灯し、離れるとランプが消える省エネ自動スイッチです。昼と夜を自動的に識別できます。安定性の高い検出器、IC、SMD技術を採用しており、性能は安定していて信頼性があります。誰かが検知範囲に入ると、赤外線センサーが負荷作業をトリガーし、範囲を離れると負荷が消えます。
仕様
電源: 220-240V/AC 100-130V/AC 電源周波数:50/60Hz 定格負荷: 1200W Max.タングステン(220-240V/AC) 300W 最大蛍光灯 (220-240V/AC) 800W最大タングステン(100-130V/AC) 最大150W 蛍光灯(100-130V/AC) |
検出角度: 120 ° 検出範囲:12m(最大)(22℃)(調整可能) 時間設定:5秒〜10±2分(調整可能) 光制御: <5LUX~日光(調整可能) 使用温度:-10℃~+40℃ 動作湿度: ≤93%RH 設置高さ:1.5~3m |
センサー情報

関数
昼と夜を自動的に識別でき、さらに、周囲の光を自由に調整できるため、夜間は自動的に動作し、日中は停止することができます。
検知範囲は現場に応じて調整可能です。
時間設定は調整可能です。ユーザーは現場の状況に応じて調整できます。
連続誘導、自動で遅延時間を付加することができます。

インストール
1. ジャンクションボックスの蓋を固定しているネジを締めて、蓋を取り外します。
2. 接続図に従ってワイヤを接続します。ワイヤーを渡り線の穴に通します。
3. ジャンクションリッドを覆い、ネジを締めます。
4. 必要に応じて設置場所を選択し、鉛筆で 2 つの設置穴に印を付けます。
5. サインには取り付け穴が 2 つあります (Φ6mm、高さ 35mm)。
6. プラスチック製のダイラタントを 2 つの穴に打ち込んで、ユニットをネジで固定します。

テスト
1. 取り付け後、通電する前に、時間ノブ (TIME) を時計回りに最小値まで回し、光制御ノブ (LUX) を時計回りに最大値 (太陽) まで回し、感度ノブ (SENS) を最大値まで回します。
2. 通電します。 5 秒後、負荷がオンになります。負荷がオフになった後(誘導なしの状態)、5 ~ 10 秒後に負荷がオンになり、センス信号がない場合は 5 秒~10 秒でオフになります。
3. すべてが正常であれば、時間遅延ノブを回して希望の点灯時間を確認します。ライトノブを回して変更します
周囲の光。感度ノブを回して検出距離を調整します。
4. 注意: 製品は、信号が機能している限り継続的に感知できます。日中に製品をテストする場合(光を10ルクス以下に設定)、レンズを不透明なカバーで覆い、負荷が動作した後、不透明なカバーを外して自然光を当てると、継続的に感知できます。負荷停止後は周囲の明るさが10ルクス以下の場合にのみ動作を開始します。
注意:この製品を使用するときは、感度を必要な適切な位置に調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
注意事項
1. 太陽光の当たる場所、気流や温度変化が激しい場所への設置は避けてください。
2. 検出窓に鋭利で硬いものや粗い汚染物質に触れないようにしてください。
何らかの問題と解決方法
1、負荷が動作しない:
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 作業灯セットが調光に対応しているかご確認ください。
2、感度が悪い:
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。
3、センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
d: エアコンやセントラルヒーティングなど、センサー付近の温度が明らかに変化していないか確認してください。

● 異なる環境で使用する場合は、感度を最高に調整しないでください。
故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全割当を設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
