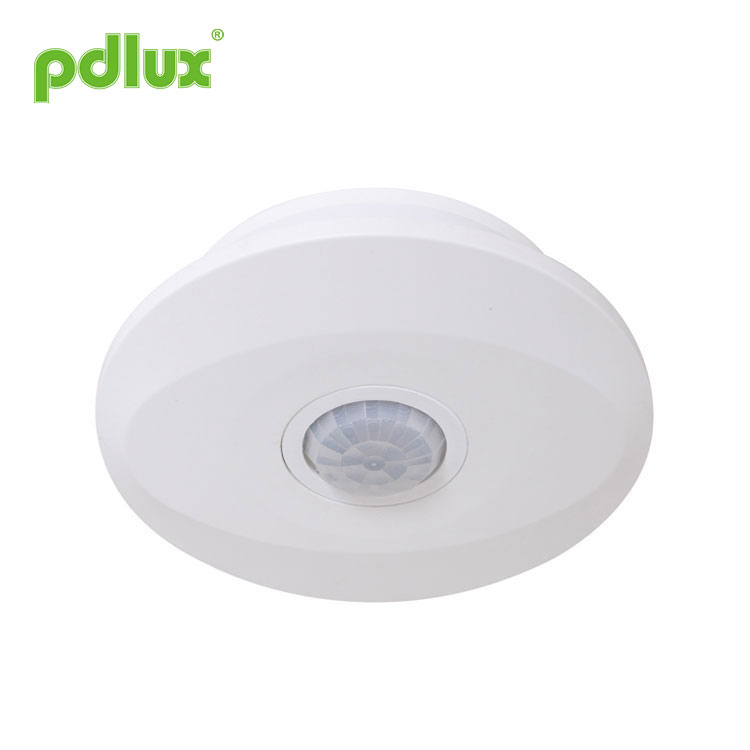

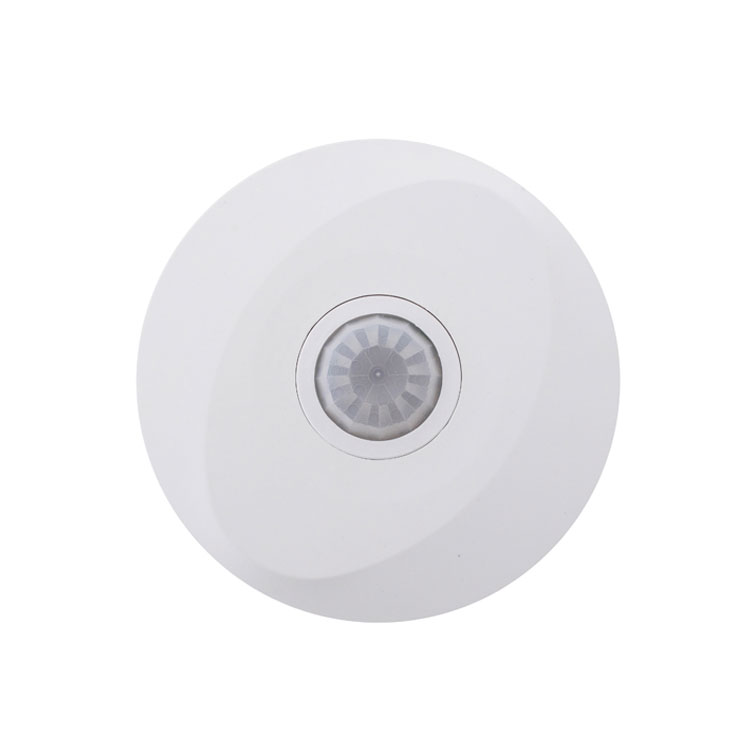

モデル:PD-PIR130
お問い合わせを送信
PD-PIR130 赤外線センサーの説明書
まとめ
PIRモーションプレゼンスセンサーはPIRセンサースイッチで、人からの赤外線エネルギーを制御信号源として利用し、ライトが動作する必要があるかどうかを判断し、ライトのオンとオフを自動的に制御します。人が検出フィールドに入るとトリガーされます。センサーが作動するとライトが点灯します。オンのとき検出フィールドを離れると設定時間が経過すると、ライトが消えます。環境光の照度を自動的に検出し、必要に応じて値を設定および調整できます。環境光照度が設定値以下の場合にライトが点灯して機能するなど。設定値を超えるとライトは動作を停止します。センサーがトリガーされて遅延時間が経過するまでライトは点灯します。常時信号を検知すると時刻を重ねて常時点灯します。屋内、廊下、公共建築物などに設置可能です。
|
仕様 電源: 220-240VAC 電源周波数：50Hz 定格負荷: 800W Max.タングステン 最大100W蛍光灯 時間設定：（8±3）S-（7±2）Min（調整可能） 調光: <10LUX~2000LUX (調整可能) |
検出範囲: 最大 1-4m (半径) (調整可能) 検出角度: 360° 設置高さ：2.5m～3.5m 使用温度: -10~+40°C 検出動作速度: 0.6~1.5m/s 動作湿度: <93%RH |
センサー情報
関数
検出フィールド: 検出フィールドは上下左右のサービスフィールドで構成されており、消費者の希望に応じて選択できます。しかし、移動方向は感度と大きな関係があります。
昼と夜を識別できます: 光の制御は、動作しているときに自由に調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。ただし、「月」の位置（分）に調整されている場合は、10ルクス未満の調光でのみ機能します。調整パターンはテストパターンを参照してください。
時間遅延は継続的に追加できます。最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。(時間の設定)

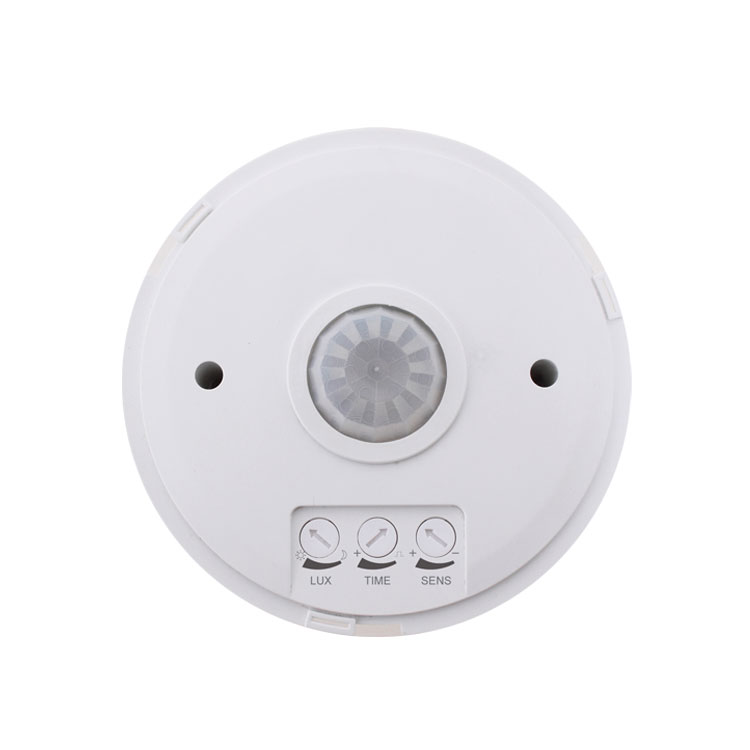

光制御ポテンショメータ (LUX): ノブを時計回りに回すと値が増加します。ノブを反時計回りに回すと値が減少します。
時間ポテンショメータ (TIME): ノブを時計回りに回すと値が増加し、最大遅延時間は (7±2) 分になります。ノブを反時計回りに回して値を減少させると、最小遅延時間は (8±3) 秒になります。
感度ポテンショメータ (SENS): ノブを時計回りに回すと値が増加します。最大距離は 4m です。ノブを反時計回りに回すと値が減少し、最小距離は 1m になります。
インストールの手順
• 電源を切ります。
• プラスチックの拡張ネジをドリルで開けた穴に打ち込み、製品のベースを選択した場所にネジで固定します。 (図2のように)
• 接続配線図に従って、センサーの接続配線列に電源を接続します。
• センサーをベースにネジで固定します (図 3 参照)。
• センサーの上にトップカバーをかぶせ、時計回りに回すと「ボン」という音が聞こえ、電源を入れてテストします。
• インストールは問題ありません。
テスト
1. 調光ポテンショメータを時計回りに最大値まで回し、時間遅延ポテンショメータを反時計回りに最小値まで回し、感度ポテンショメータを時計回りに最大値まで回します。
最初の一歩：1000 LUX を超える環境 (昼間) でセンサー天井テストを開始します。人々が4メートルの範囲内を水平に歩き、センサーが信号を検出すると負荷がかかり始めます。そして、人が動かなくなり、8±3Sで負荷が停止します。
第二段階：10 LUX 未満の環境 (夜間) で最初の手順を繰り返します。センサーが検知を開始します。
|
2. 調光ポテンショメータを反時計回りに回して最小値 (夜間モード)、時間遅延ポテンショメータを時計回りに回して最大値、感度ポテンショメータを反時計回りに回して最小値にします。 最初の一歩：1000 LUX を超える環境 (昼間) でセンサー天井テストを開始します。人が1メートル以内の範囲を水平に歩くとセンサーは検知しません。そして、人が動かなくなり、8±3Sで負荷が停止します。 第二段階：10 LUX 未満の環境 (夜間) でセンサー天井テストを開始します。人々が1メートルの範囲内を水平に歩き、センサーが信号を検出すると負荷がかかり始めます。そして人の動きが止まり、負荷は7±2分で動作を停止します。 |
 |
知らせ：本製品を使用する際は、葉っぱやカーテンの吹き飛ばし、小動物、送電線や電力網の干渉などによる誤動作の容易な検出による異常反応を避けるため、感度（検出範囲）を適切な最大値に調整してください。上記のすべてはエラー反応につながります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
取り付けに注意
ノート
電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなど、気温が変化するゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
述べる
1. センサーの面を人間が通常移動する領域に向けてください。
2. より正確な照度設定を得るために、センサー面を周囲光の位置に保ちます。
3. 遅延時間内に再度信号を検出すると、遅延時間は無効になります。
4. LUX ノブ: 動作条件の輝度。ノブが切り替わるとき☼、それは一日中検出できることを意味します。ノブが切り替わると、輝度 <10 LUX 未満でのみ動作します。
5. TIME ノブ：ライトがゆっくりと点灯し、徐々に無信号状態になり、仕事がなくなるまでの期間です。
何らかの問題と解決方法
負荷が機能しない:
a: 電力と負荷を確認してください。
b: 負荷が良好な場合。
c: 作業灯が周囲光に対応しているかどうかを確認してください。
感度が悪い：
a: 検出窓の前に信号の受信を妨げるものがないか確認してください。
b: 周囲温度が高すぎないか確認してください。
c: 信号源が検出フィールド内にあるかどうかを確認してください。
d: 移動方向が正しい場合。
センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号がある場合。
b: 遅延時間を最長に設定した場合。
c: 電力が指示に対応しているかどうか。
d: エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損害についても、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
