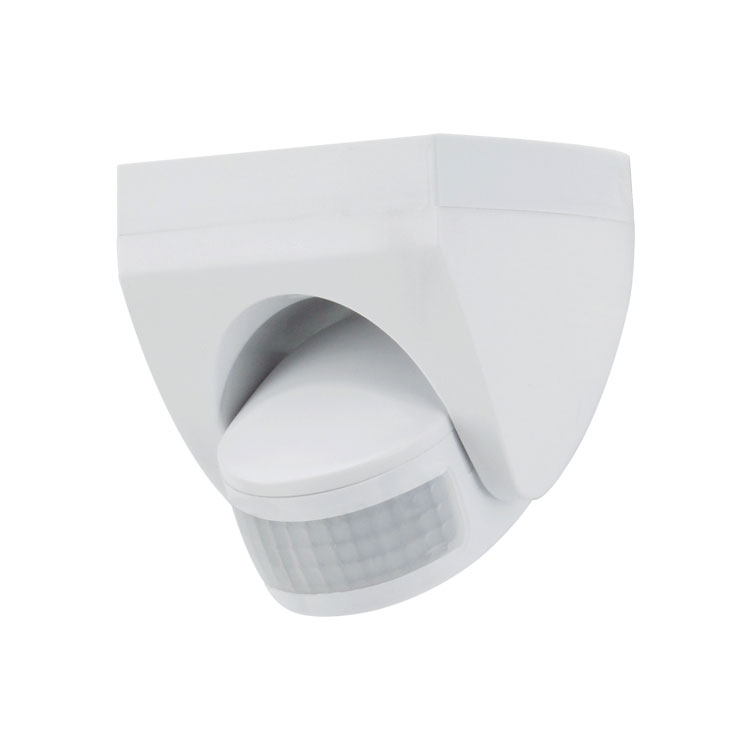

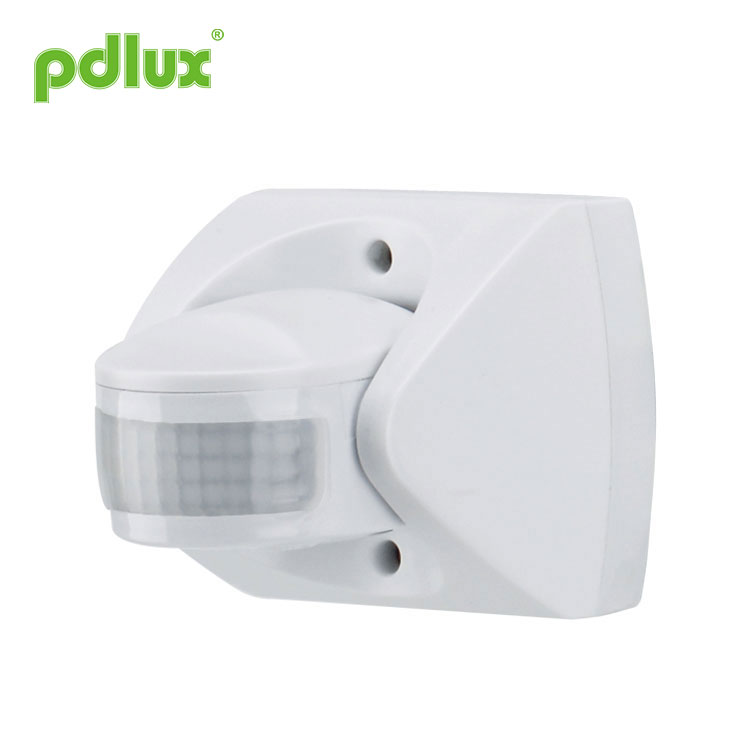

PIRモーションセンサー検出器
PIRモーションセンサー検出器を当社から購入へようこそ。顧客からのあらゆるリクエストには 24 時間以内に返答されます。
モデル:PD-PIR156
お問い合わせを送信
PD-PIR156 赤外線センサーの説明書
まとめ
このPIRモーションセンサー検出器は、高度なデジタル制御赤外線焦電インテリジェントセンサー製品です。MCUを使用してスイッチ情報を正確に計算し、正弦波のゼロ点でリレーがオンになるように正確に制御し、各負荷がオン。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって発生する大電流損傷リレーが回避されます。現在の電気負荷の多様化により、特に LED ランプ、省エネランプ、蛍光灯などにはさまざまな静電容量のコンデンサが使用されています。これはリレーにとっては災難だ。 50W LED ランプは、80 ～ 120A のサージ電流を生成することがあります。一般的な10Aのリレーは突入電流の3倍までしか耐えられず、数日から数回でリレーが壊れる可能性が高いです。これが、市販されている従来のセンサーの寿命が短い理由です。
負荷電流も小さい。
この問題を克服するために、この製品は高度なデジタル精密計算を採用し、正弦波がゼロ電位のときに負荷をオンにすることで、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品の耐用年数を延ばします。量産センサー技術による最新の制御方式により、あらゆる負荷を簡単に制御できます。中級～高級品です。従来品に比べてコストは増加しますが、製品の信頼性と寿命は大幅に向上します。この商品は安心を選ぶ、安全を選ぶに等しいです。
本製品にはスイッチング電源版とコンデンサ降圧版があります。スイッチング電源バージョンの動作電圧は最大 100V ～ 277V で、スタンバイ消費電力は <0.5W です。原則として、容量性降圧バージョンは単一電圧のみを使用でき、スタンバイ消費電力は >0.7W です。製品を選択する際には考慮する必要があります。
仕様
|
電源: 220-240VAC、50Hz/60Hz AC100-130V、50Hz/60Hz 全負荷：1200W（AC220-240V） 800W（AC100-130V） 時間設定: 12秒-12分(調整可能) 調光：＜10LUX-2000LUX（調整可能） |
検出範囲(22℃):最大10m 検出角度: 180° 設置高さ：1.8～2.5m 動作温度: -10°C ～ +40°C 動作湿度: <93%RH 感知動作速度: 0.6-1.5m/s |
関数
ルクス調整：
LUX は環境の照度を指します。 LUX 調整ノブを調整すると、センサーを誘導に適用する照度を選択できます。自分に合った習慣を選んでください。
20LUX ソリューションの選択肢の一部は照明されます。 50LUX の周囲照明を誘導照明として選択する人もいますし、LUX 調整ノブが最大に調整されている限り、いつでも誘導照明になることを選択する人もいます。
時間調整：
時間調整ノブは、センサーが光を感知した後の時間を調整するために使用され、ユーザーは誘導後の遅延時間を合理的に選択できます。
センサー情報
 |
(1)調光設定 <10~2000 LUX の範囲で定義できます。ノブを時計回りにいっぱいに回すと約 10 ルクス、反時計回りにいっぱいに回すと約 2000 ルクスになります。検知ゾーンを調整して日中の歩行テストを実行する場合は、ノブを時計回りにいっぱいに回す必要があります。 |
 |
(2)時刻設定 12 秒 (反時計回りに回しきる) から 12 分 (時計回りに回しきる) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。 |
注記：ライトが自動オフになると、センサーが別の動きを検出する準備ができるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。
主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くした方がよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。
|
接続 - 配線図 I. 右図に従って線を接続します。 N – ブルー L – ブラウン L' – 赤 (赤外線センサーからのもの) 青と茶色を電源に接続します 青と赤を負荷に接続します。 |
 |
インストール
1、電源を切ります。
2、底面の爪を外します。配線穴を開けます。電源線と負荷線は底部に穴が開けられています。
3、底部は膨張したネジで選択した位置に固定されます。
4、スケッチ図に従って、電源と負荷を接続線コラムに接続します。
5、センサーは底部に固定されていますので、釘をねじ込んで電源を接続してください。その後、テストすることができます。
|
テスト 1. 取り付け後、調光ノブ(1)を反時計回りに最大値まで回してください。電源を入れる前に、タイムノブ(2)を反時計回りに最後まで回してください。 2.電源接続、負荷は通常の誘導モードの 30 秒後に動作を開始します。 3. 検出されると、継続的な信号が検出されない場合、負荷が動作し、インジケータがオンになり、12 秒後に動作を停止します。また、3 秒後に信号が検出された場合は、負荷が動作を開始し、インジケータがオンになり、12 秒後に動作を停止します。継続的な信号は検出されません。 4. LUX ノブを反時計回りに最小まで回します。 10LUXを超える環境でテストした場合、誘導負荷が動作停止した後、負荷は動作しません。ただし、検出ウィンドウを不透明な物体 (タオルなど) で覆うと、負荷は機能します。誘導信号がない状態では、負荷は 12 秒以内に動作を停止します。 |
 |
ノート
電気技師または経験豊富な方が設置できます。不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなど、気温が変化するゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。
述べる
1. センサーの面を人間が通常移動する領域に向けてください。
2. より正確な照度設定を得るために、センサー面を周囲光の位置に保ちます。
3. 遅延時間内に再度信号を検出すると、遅延時間は無効になります。
4. LUXノブ：動作条件の輝度。ノブが「+」に切り替わると、一日中検出できることを意味し、ノブが「-」に切り替わると、輝度<10 LUX以下でのみ動作します。
5. TIME ノブ：ライトがゆっくりと点灯し、徐々に無信号状態になり、仕事がなくなるまでの期間です。
何らかの問題と解決方法
負荷が機能しない:
a: 電力と負荷を確認してください。
b: 負荷が良好な場合。
c: 作業灯が周囲光に対応しているかどうかを確認してください。
感度が悪い：
a: 検出窓の前に信号の受信を妨げるものがないか確認してください。
b: 周囲温度が高すぎないか確認してください。
c: 信号源が検出フィールド内にあるかどうかを確認してください。
d: 移動方向が正しい場合。
センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号がある場合。
b: 遅延時間を最長に設定した場合。
c: 電力が指示に対応しているかどうか。
d: エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
このマニュアルはこの製品の現在の内容プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
