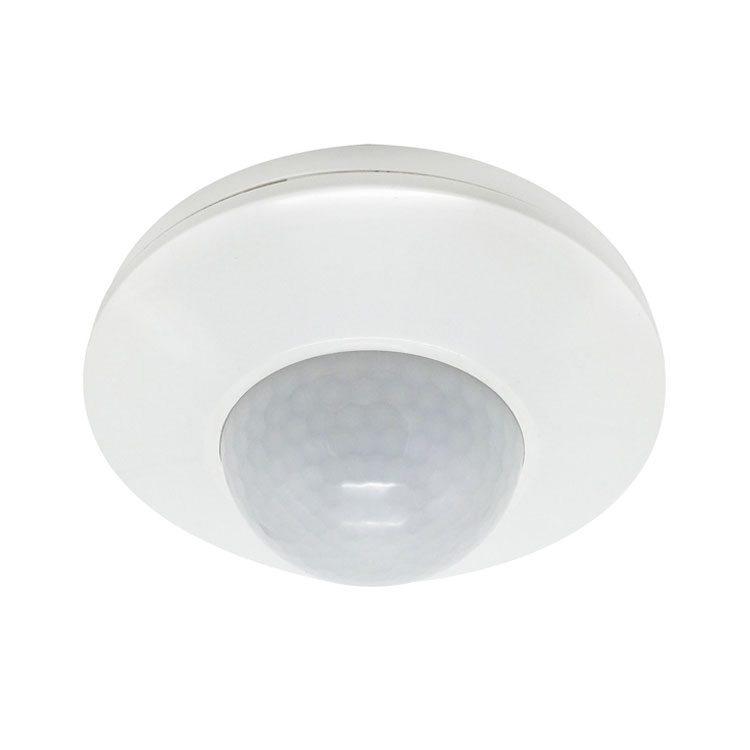

LEDライト用PIRモーションセンサースイッチ
LED ライト用 PIR モーション センサー スイッチの専門メーカーとして、当社の工場から LED ライト用 PIR モーション センサー スイッチを安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。
モデル:PD-PIR153
お問い合わせを送信
まとめ
LEDライト用PIRモーションセンサースイッチはPIRセンサースイッチで、人からの赤外線エネルギーを制御信号源として利用し、ライトが動作する必要があるかどうかを判断し、自動的にライトのオンとオフを制御します。ファイルを押してセンサーを作動させると、ライトが点灯します。検出フィールドを離れて設定時間が経過すると、ライトが消えます。環境光の照度を自動的に検出し、必要に応じて値を設定および調整できます。環境光照度が設定値以下の場合にライトが点灯して機能するなど。設定値を超えるとライトは動作を停止します。センサーがトリガーされて遅延時間が経過するまでライトは点灯します。常時信号を検知すると時刻を重ねて常時点灯します。屋内、廊下、公共建築物などに設置可能です。
仕様
|
電源: 220-240VAC 電源周波数：50Hz 定格負荷: 2000W Max.タングステン 最大500Wの蛍光灯とLED 時間設定：インパルス、10秒～20分 (手動/赤外線リモコンで調整) 検出範囲: 2-8 メートル最大。 (半径)(天井取付) (手動/赤外線リモコンで調整) 検出角度: 360° (天井設置) |
光制御: <10LUX~2000LUX (手動/赤外線リモコンで調整) 設置高さ：2～4m 保護レベル: IP55 消費電力：動作時0.5W 感知動作速度: 0.6~1.5m/s 使用温度：-10℃〜+40℃ 動作湿度: <93%RH |
関数
昼と夜を識別できます: 光の制御は、動作しているときに自由に調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。ただし、「月」の位置（分）に調整されている場合は、10ルクス未満の調光でのみ機能します。調整パターンはテストパターンを参照してください。
光制御ポテンショメータ (LUX): ノブを時計回りに回すと値が増加します。ノブを反時計回りに回すと値が減少します。
調整可能な動作時間遅延: ユーザーのニーズに応じて遅延時間の長さを自分で設定でき、10 秒 (コールバック後の反時計回り) から 20 分 (正確に) 時計回りの範囲で設定でき、動作を検出します。この時間が終了する前のモバイル信号のタイミングは、検出範囲を調整するか歩行テストを行って最短時間を選択することをお勧めします。時間ノブを最小 (∏) に調整すると、「インパルス」モードになります。
時間遅延は継続的に追加できます。最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。(時間の設定)
製品の誘導距離は調整可能です。
リモコン付きの商品です。

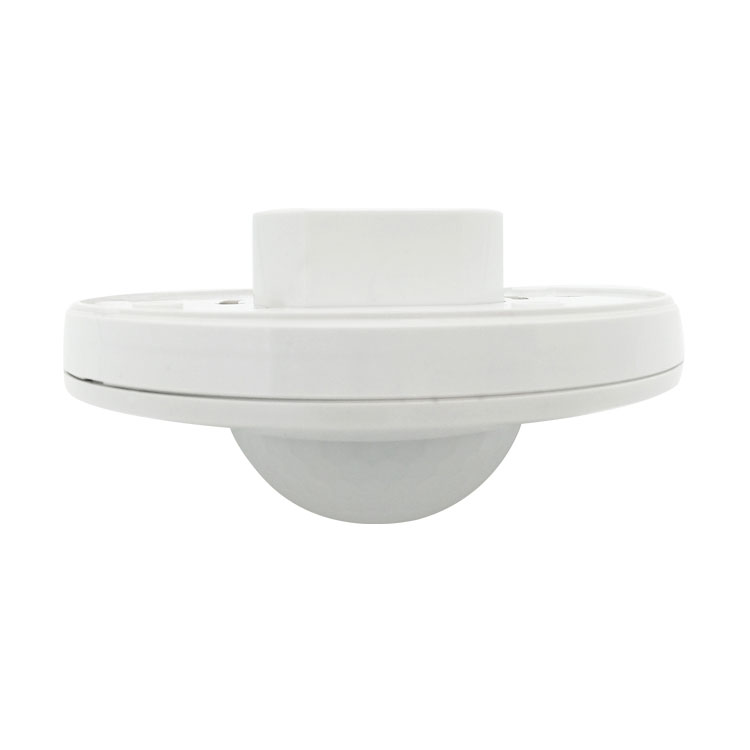

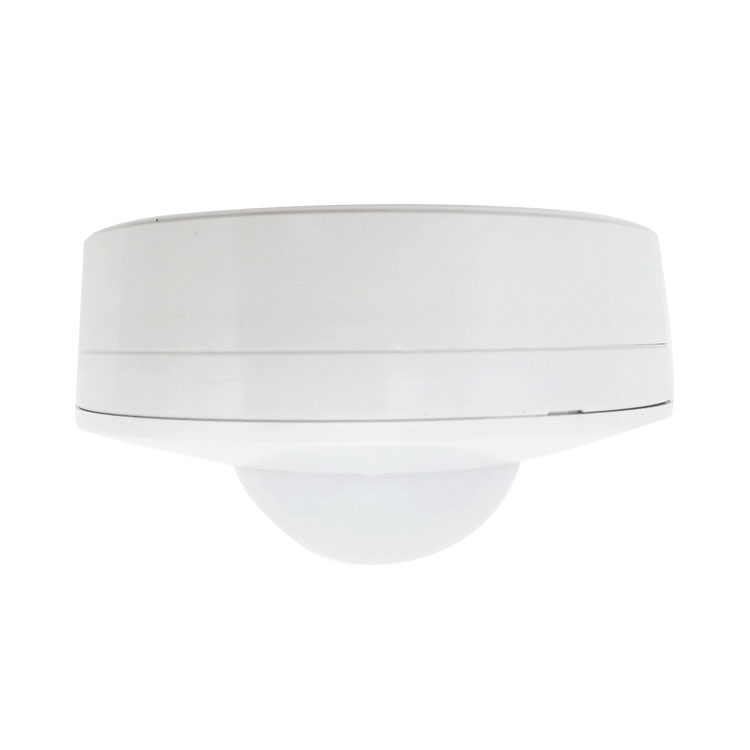

製品の設置は、埋め込み設置とベース カバーを使用した通常の設置をサポートしています。
センサー情報
| (1）調光設定 | |
|
左回転終了時での使用照度は約10LUX、右回転での使用照度は約2000LUXとなります。日中にウォーキングテストを行う場合、または検出エリアを調整する場合は、このノブを反時計回りに完全に回す必要があります。 |
| (2)時刻設定 | |
|
時計回りに回すと増加し、反時計回りに回すと減少します。最大に調整すると、遅延時間は 20 分になります。最小（∏）に調整するとフラッシュジャンプモードになります。フラッシュジャンプモードで短時間モードに調整したい場合は、ノブを時計回りに 1 回調整すると、LED インジケーターが 3 回点滅します。検出範囲を調整する場合や歩行テストを行う場合は、最短の時間を選択することをお勧めします。 注: ランプが消灯した後、再び感知できるようになるまで約 3 秒待ちます。ライトは、この時間が経過した後に信号が検出された場合にのみ点灯します。 |
|
遅延調整の正しい使い方：センサー点灯から人体の動きを感知して自動消灯するまでの遅延時間を調整するために使用します。ユーザーは実際のニーズに応じて調整できます。赤外線感知製品には連続感知機能があるため、センサーは遅延時間が終了する前の任意の時間を感知し、システムは時間を再設定します。人が感知範囲内で活動している限り、光は消えません。したがって、エネルギーを節約するために遅延時間をできる限り短縮することをお勧めします。
|
|
| (1)検出範囲設定(感度) | |
|
ノブを右に回すと検出距離が長くなり、左に回すと検出距離が短くなります。左回転が完了すると検知距離が最も短く（半径約2メートル）、右回転すると検知距離が最も長くなります（半径約8メートル）。 |
注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて製品が正常に動作しない原因となります。正常に動作しない場合は、感度を適度に下げてテストしてください。
|
接続配線図 付属の配線図に従って取り付けます (右) R 側機能:誘導機能を手動でトリガーします。
取り付け説明書 |
|
注記
電気技師または経験豊富な担当者が設置する必要があります。
不穏な物体への設置は避けてください。
検出に影響を与える検出ウィンドウの前に障害物や移動物体があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置しないでください。
安全を考慮して、取り付け後に引っ掛かりを発見した場合はカバーを開けないでください。
製品と説明書に相違がある場合は、主に製品を参照してください。
何らかの問題と解決方法
負荷が機能しない:
ａ．電源と負荷の接続が正しいことを確認してください。
b.負荷が適切かどうかを確認してください。
c.ショーランプが検出後に加速するかどうかを確認します。
d.作業灯が調光に対応しているか確認してください。
感度が悪い：
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さが説明書に示されている高さと一致しているかどうかを確認してください。
e.移動方向が正しいか確認してください。
センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号があるかどうかを確認します。
b.時間設定が最長になっているか確認してください。
c.電力が指示に対応しているかどうかを確認してください。
d.エアコンやセントラルヒーティングなど、センサー付近で明らかな温度変化がないか確認してください。
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
