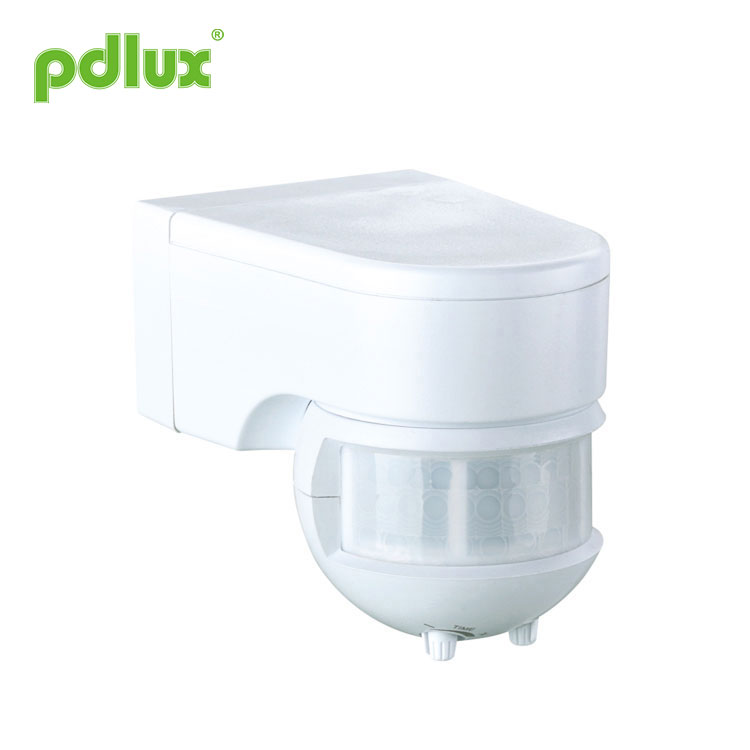

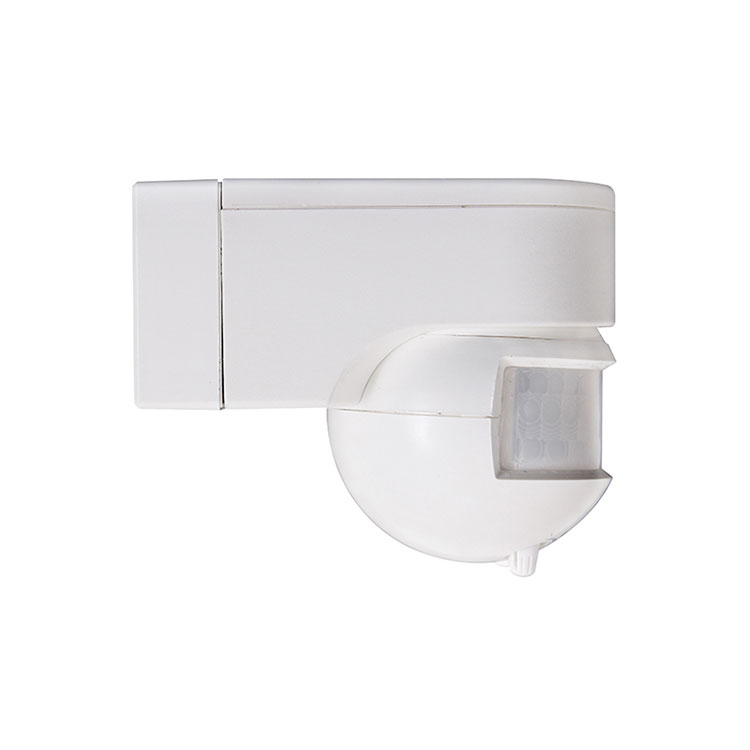

PIRモーションセンサー
専門メーカーとして、当社はPIRモーションセンサーを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。
モデル:PD-PIR128/PD-PIR129
お問い合わせを送信
PIRモーションセンサー
商品情報
このセンサーは高感度検出器、IC、SMD技術を採用しています。人体からの赤外線エネルギーを制御信号源として利用します。検出フィールドに入ると、すぐに制御された負荷を開始できます。昼と夜を自動的に識別できます。自動化、利便性、安全性、省エネ性、実用性を兼ね備えています。
仕様
センサー情報
関数
検出フィールド: 検出範囲は消費者の希望に応じて調整できますが、フィールド内の移動方向は感度と大きく関係します。
昼と夜を自動的に識別できます。動作する光の制御は調整可能で、日光に変えると、昼夜を問わず動作できます。夜間に設定すると、10LUX 未満の環境でのみ動作します。
時間設定は継続的に追加されます。最初の誘導後に 2 回目の誘導信号を受信すると、2 回目の誘導から時間を再計算します。
時間設定は調整可能：作業時間設定は顧客の希望に応じて調整でき、最小時間は10秒、最大時間は7分±1分です。
センス表示。
設置上の注意
電気技師または経験豊富な人に取り付けてもらいましょう。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出窓の前には検出に影響を与える障害物や不安物体はありません。
気温が明らかに変化する場所（エアコン、セントラルヒーティングなど）への設置は避けてください。
取り付け後に不具合を見つけた場合は、安全のため、個人でケースを開けないでください。
面倒なことも解決することも
①負荷がかからない
ａ．電源と負荷の接続が正しいか確認してください。
b.負荷が適切かどうかを確認してください。
c.設定した作業灯が調光に対応しているか確認してください。
②感度が悪い
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。（周囲温度が高いほど、センサーの検出感度は低くなります。工場出荷時の仕様は周囲温度が 24°C の場合の値です）
c.誘導信号源が検出フィールド内にあるかどうかを確認してください。
d.取付高さが指示範囲内であるか確認してください。
e.移動方向が正しいか確認してください。
③ センサーによる負荷の自動遮断はできません。
ａ．検出フィールド内に移動する加熱物体（携帯電話など）や熱気流などの継続的な誘導信号があるかどうかを確認します。
b.時間設定が最大に設定されているかどうかを確認してください。
c.電力が必要な指示に対応しているかどうかを確認してください。
d.センサー付近（エアコン、セントラルヒーティングなど）の温度が明らかに変化していないか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
赤外線センサー PD-PIR128/PD-PIR129 説明書
商品情報
このセンサーは高感度検出器、IC、SMD技術を採用しています。人体からの赤外線エネルギーを制御信号源として利用します。検出フィールドに入ると、すぐに制御された負荷を開始できます。昼と夜を自動的に識別できます。自動化、利便性、安全性、省エネ性、実用性を兼ね備えています。
仕様
|
電源:100-130V/AC 220-240V/AC 電源周波数：50/60Hz 定格負荷：800W Max.タングステン(100-130V/AC) 最大150W 蛍光灯(100-130V/AC) 1200W最大タングステン(220-240V/AC) 300W Max.蛍光灯(220-240V/AC) 光制御: <3LUX~昼光(調整可能) |
時間設定：最小：10秒 最大：7分±1分 (調整可能) 検出角度: 180° 検出範囲: 最大 12 メートル (<24 °C) 使用温度：-10℃〜+40℃ 検出動作速度: 0.6~1.5m/s 動作湿度: <93%RH 設置高さ：0.5m～3.5m 待機電力: 0.45W(静的0.1W) |
センサー情報
関数
検出フィールド: 検出範囲は消費者の希望に応じて調整できますが、フィールド内の移動方向は感度と大きく関係します。
昼と夜を自動的に識別できます。動作する光の制御は調整可能で、日光に変えると、昼夜を問わず動作できます。夜間に設定すると、10LUX 未満の環境でのみ動作します。
時間設定は継続的に追加されます。最初の誘導後に 2 回目の誘導信号を受信すると、2 回目の誘導から時間を再計算します。
時間設定は調整可能：作業時間設定は顧客の希望に応じて調整でき、最小時間は10秒、最大時間は7分±1分です。
センス表示。
|
設置 1.取り付ける前に電源を切ります。 2.底部カバーを固定しているネジを緩め、配線穴を引っ張り、電源線と負荷線を底部カバーに通します。 3.選択した位置に拡張ネジを使用して底部カバーを固定します。 4.表示図に従って、電源と負荷のワイヤをセンサーの接続列に接続します。 5.底部カバーのセンサーのボタンを押してネジを締めると、通電してテストできます。
接続配線図 |
 |
電気技師または経験豊富な人に取り付けてもらいましょう。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出窓の前には検出に影響を与える障害物や不安物体はありません。
気温が明らかに変化する場所（エアコン、セントラルヒーティングなど）への設置は避けてください。
取り付け後に不具合を見つけた場合は、安全のため、個人でケースを開けないでください。
|

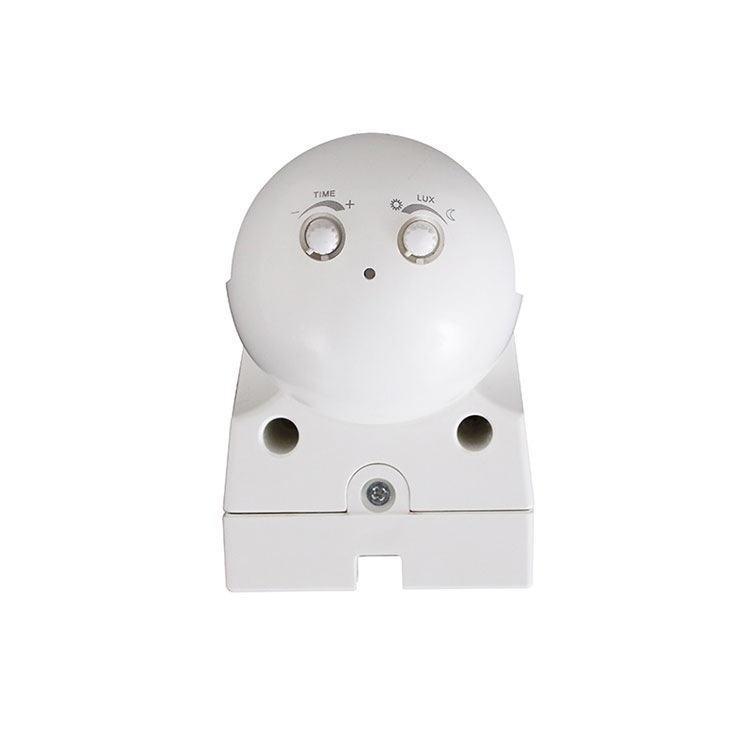

テスト 1.LUXノブを反時計回りに最後(太陽)まで回します。 TIMEノブを反時計回りに最後(-)まで回します。 2.電源をオンにすると、60秒後に安定した動作状態になります。 負荷が動作を停止してから 3.5 ～ 10 秒後に一度感知すると、負荷が動作し、感知 LED が点灯し、10 秒後に負荷が動作を停止します。 4.日中、LUXノブを時計回りに端（月）まで回して感知すると、センサーは動作しません。不透明なカバーを感知光窓に取り付けると、感知するとセンサーが機能します。 5. 上記が正常な場合は、必要に応じて LUX および TIME ノブを調整して使用できます。 注: 負荷が動作を停止した後、少なくとも 1 ～ 2 秒後に再度感知すると、負荷は再び動作します。 |
 |
①負荷がかからない
ａ．電源と負荷の接続が正しいか確認してください。
b.負荷が適切かどうかを確認してください。
c.設定した作業灯が調光に対応しているか確認してください。
②感度が悪い
ａ．検出窓の前に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度が高すぎないか確認してください。（周囲温度が高いほど、センサーの検出感度は低くなります。工場出荷時の仕様は周囲温度が 24°C の場合の値です）
c.誘導信号源が検出フィールド内にあるかどうかを確認してください。
d.取付高さが指示範囲内であるか確認してください。
e.移動方向が正しいか確認してください。
③ センサーによる負荷の自動遮断はできません。
ａ．検出フィールド内に移動する加熱物体（携帯電話など）や熱気流などの継続的な誘導信号があるかどうかを確認します。
b.時間設定が最大に設定されているかどうかを確認してください。
c.電力が必要な指示に対応しているかどうかを確認してください。
d.センサー付近（エアコン、セントラルヒーティングなど）の温度が明らかに変化していないか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社は製品の品質と信頼性の向上に努めていますが、すべての電子部品には一定の確率で機能不全が発生し、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。ホットタグ: PIR モーション センサー、中国、メーカー、サプライヤー、工場、卸売、カスタマイズ
