PIR焦電インテリジェンススイッチ
以下は PIR 焦電インテリジェンス スイッチの紹介です。PIR 焦電インテリジェンス スイッチをより深く理解するのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。

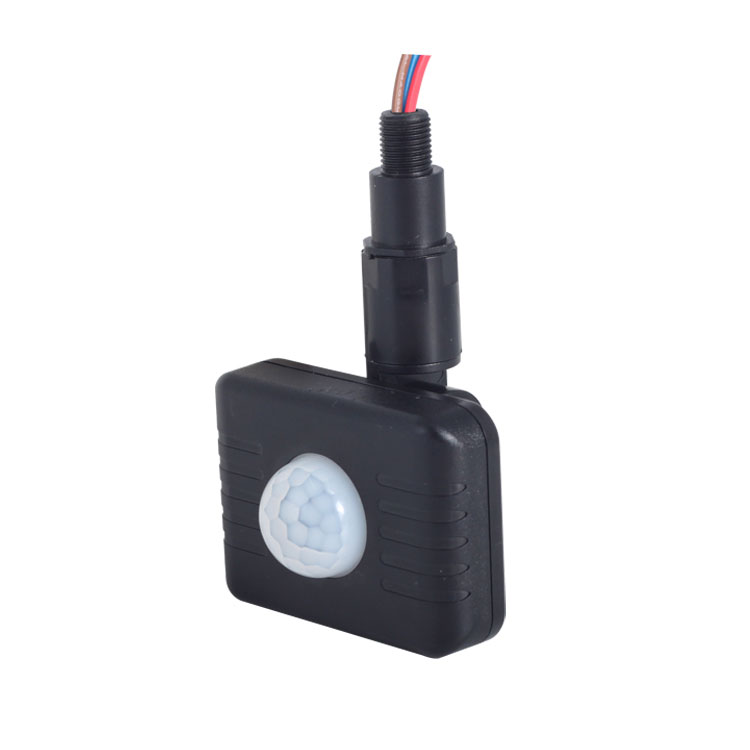

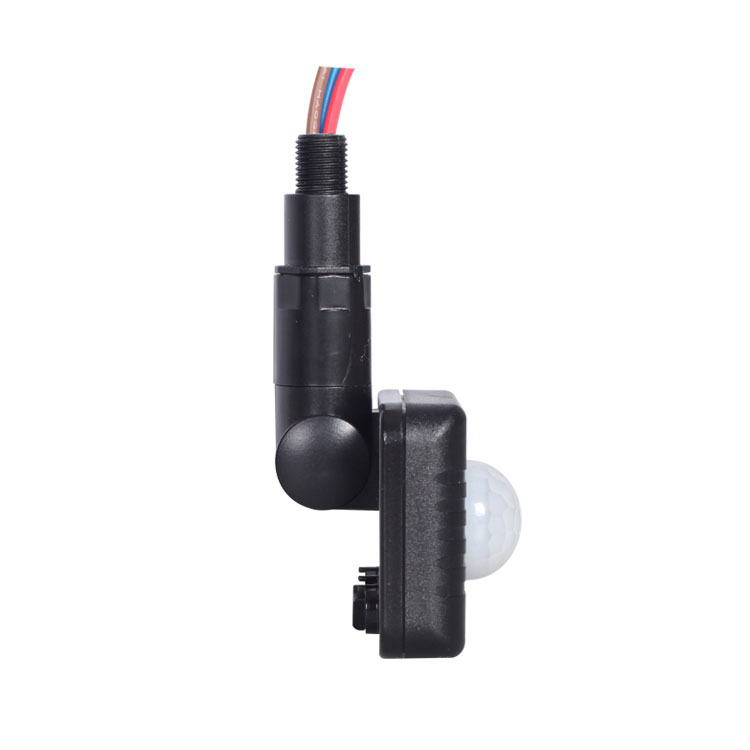

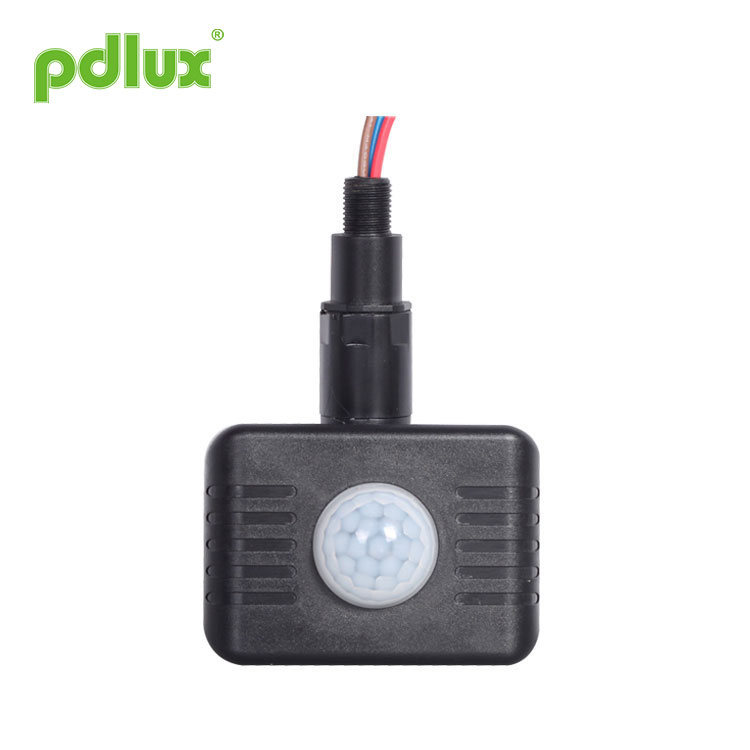

モデル:PD-PIR157
お問い合わせを送信
PD-PIR157 赤外線センサーの説明書
まとめ
この製品はPIR焦電インテリジェンススイッチで、人からの赤外線エネルギーを制御信号源として利用し、光が動作する必要があるかどうかを判断し、自動的にライトのオンとオフを制御します。人が検出フィールドに入ると、センサーがトリガーされます。動作するには、ライトが点灯します。検出フィールドを離れて設定時間が経過すると、ライトが消えます。環境光の照度を自動的に検出し、実際の必要に応じて値を設定および調整できます。周囲光の照度が設定値を下回っています。設定値を超えるとライトは動作しなくなります。
仕様
|
電源：AC100-240V、50/60Hz 定格負荷：0.5A以下(あらゆる負荷) 待機電力：＜0.2W 時間設定：8秒〜9分（調整） 調光：<10LUX～＞300LUX(調整) 検出動作速度: 0.6-1.5m/s 検出角度: 120° |
検知範囲：2～10m（24℃） （壁設置） 使用温度: -10~+40°C 動作湿度: ≤95%RH 設置高さ：1.8m～2.5m（壁面設置） 製品の色：黒/白 IP：44 |
関数
昼と夜を識別できます: 光の制御は、動作しているときに自由に調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。ただし、「月」の位置（分）に調整されている場合は、10ルクス未満の調光でのみ機能します。調整パターンについてはテストパターンを参照してください。
時間遅延は継続的に追加できます。最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。(時間の設定)
10~>300 LUX の範囲で定義できます。ノブを時計回りにいっぱいに回すと約 10 ルクス、反時計回りにいっぱいに回すと約 300 ルクスになります。検知ゾーンを調整して日中の歩行テストを実行する場合は、ノブを時計回りにいっぱいに回す必要があります。
8 秒 (反時計回りに回しきる) から 9 分 (時計回りに回しきる) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。
センシング情報
各部の名称
設定方法：ポテンショメータ
 |
(1)遅延時間の設定 8 秒 (反時計回りに回しきる) から 9 分 (時計回りに回しきる) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。
注記：ライトが自動オフになると、センサーが別の動きを検出する準備が整うまでに 3 秒かかります。つまり、後で検出された信号のみがライトを自動オンにできます。 |
 |
(2)検知範囲の設定 時計回りに回すと増加し、反時計回りに回すと減少します。ミニにすると2～4m、マックスにすると10mになります。 |
 |
(3)調光設定 10~>300 LUX の範囲で定義できます。ノブを時計回りにいっぱいに回すと約 10 ルクス、反時計回りにいっぱいに回すと約 300 ルクスになります。検知ゾーンを調整して日中の歩行テストを実行する場合は、ノブを時計回りにいっぱいに回す必要があります。 |
インストール
|
I.右図に従って線を接続します。 N-ブルー L-ブラウン L’-Red（赤外線センサーによるもの） 茶色と青を電源に接続し、赤と青を負荷に接続します。リード線の色は、さまざまな国の要件に応じて変更できます。
II. 1.ランプジャンクションボックスカバーのネジを緩めます。 |
 |
テスト
1. 時間調整ノブ (TIME): ユーザーは必要に応じて遅延時間を選択できます。通常、測定の設置時に時間調整ノブ (TIME) を最小限に抑え、設置検査を迅速かつ簡単に行うことができます。設置後、消灯時間を8秒〜9分±2分で任意に選択でき、時間を設定してテスト時間を確認します。センサー信号の前面が動かないように、センサーヘッドをできるだけ下に置く必要があります。設定時間は擬似的なものではありません。
2. 照度調整ノブ (LUX): ユーザーはこのノブを使用して、どのような種類の周囲光 (昼間から夜間) の下でセンサーが自動誘導照明の値を入力するかを選択できます。
通常は3LUXが夜間として表示され、100LUX〜2000LUXが昼間の値となります。したがって、最初の設定では、ユーザーは必要に応じて LUX ノブを調整できます。
3. 感度調整つまみ SENS（検知距離調整つまみ）：センサーの最大検知距離は周囲温度 24℃の場合、最大 10 メートルです。周囲温度が高すぎると検出距離が短くなります。
冬は感度が高く、夏は感度が低いため、エリアの大きさに応じてSENSノブを調整して、センサーがユーザーが必要な距離を自動的に感知することができます。
注意：この製品を使用するときは、必要な適切な位置に感度を調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、風によって誤った動作が検出されやすくなります。落ち葉やカーテンの吹き飛ばし、小動物、送電網や電気機器の干渉による誤動作など。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
注意：日中にテストする場合は、LUX ノブをその位置に調整する必要があります。
センサーはランプの点灯を誘導しません。
特別な注意事項
1. 揺れることによりセンサーが誘導されるため、木などの揺れる物体にユニットを設置しないでください。と偽ってランプを点灯させます。
2. 直射日光が当たる場所への設置は避けてください。
3. 雨の多い場所には設置しないでください。雨が多い場所では誘導感度が低下するためです。
4. 公道を移動する人や高温ガスによりランプが点灯する可能性がありますので、本体を公道に向けないでください。
5. ユニットの感度は人体の横方向の動きに対しては非常に高くなりますが、正面方向の動きに対しては非常に低くなります。したがって、設置の際には、センサーが確実に動作するように、移動物体がセンサーとともに横方向に移動できる位置を選択する必要があります。
何らかの問題と解決方法
1、負荷が動作しない:
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 作業灯セットが調光に対応しているかご確認ください。
2、感度が悪い：
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。
3、センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
d: エアコンやセントラルヒーティングなど、センサー付近の温度が明らかに変化していないか確認してください。
● 異なる環境で使用する場合は、感度を最高に調整しないでください。
故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
