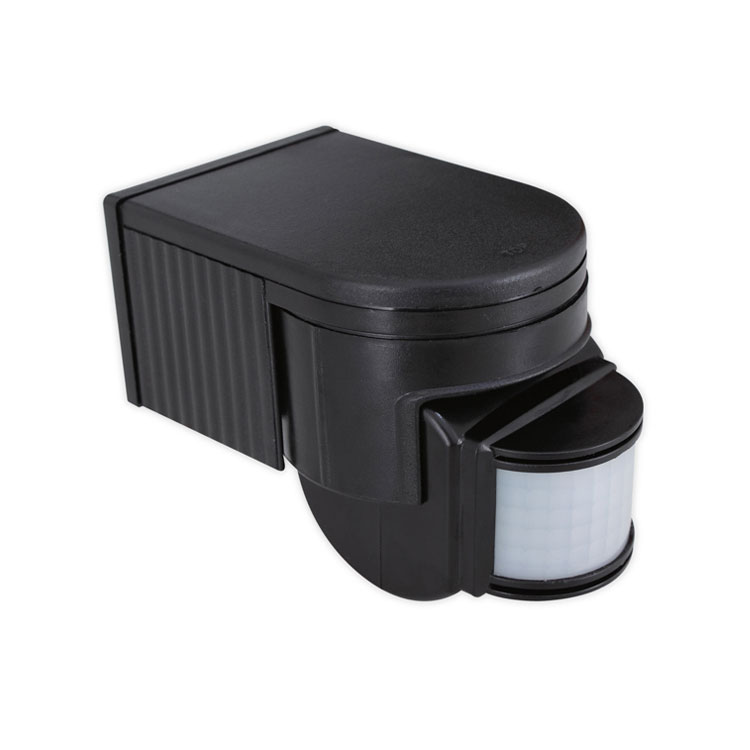

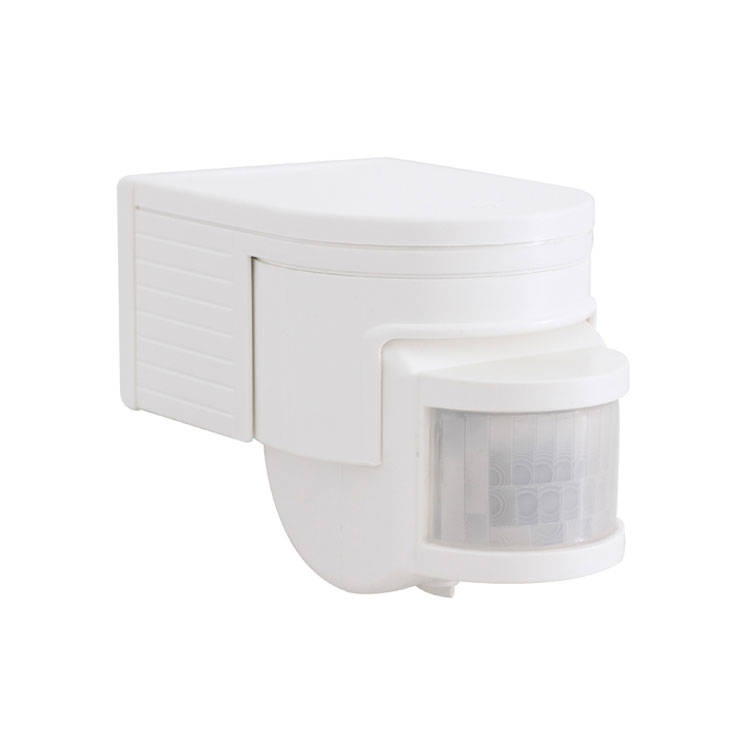

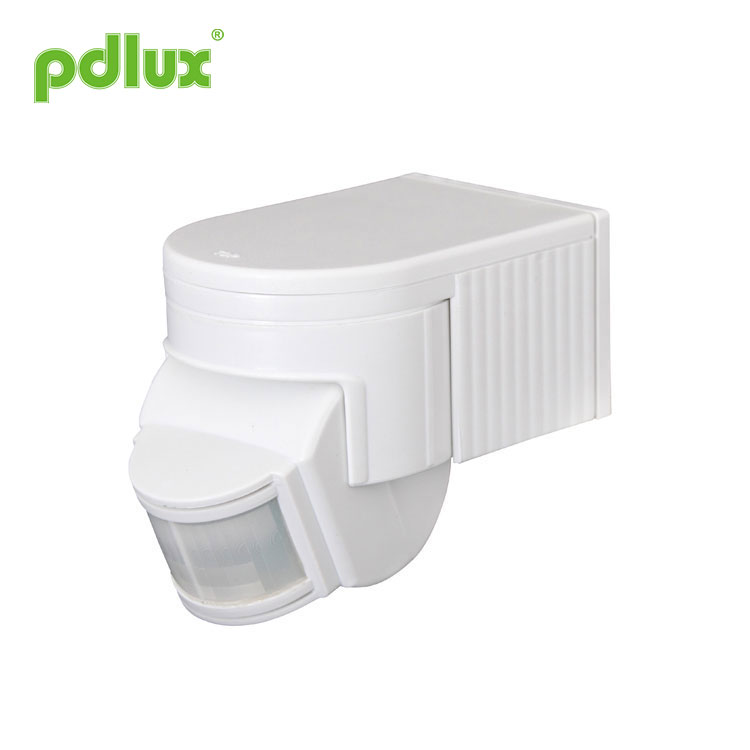

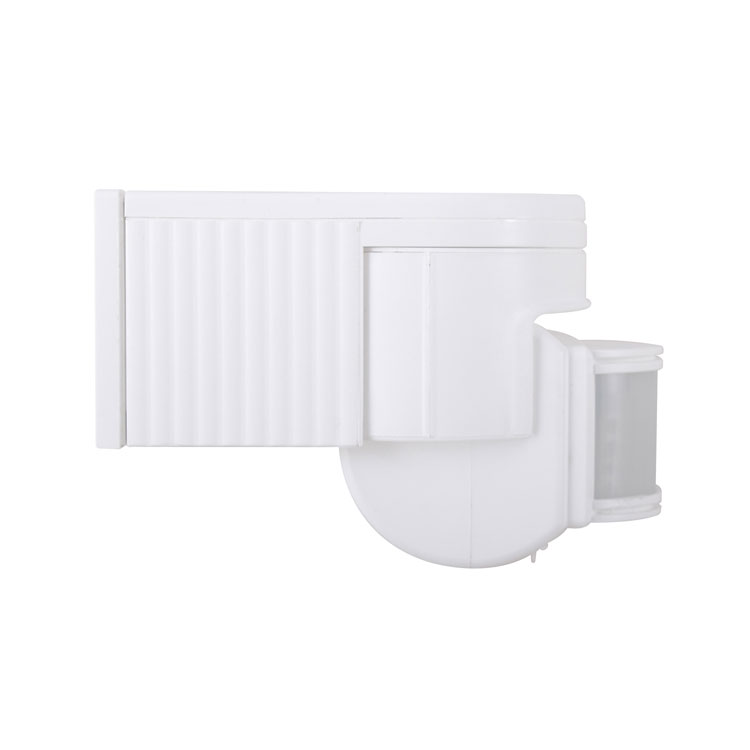

赤外線センサー PD-PIR125B 説明書
PIR センサーは新しい省エネ スイッチです。優れた感度の検出器、集積回路、SMTを採用しています。自動化、利便性、安全性、省エネ性、実用性を兼ね備えた機能を集約しています。広い検出フィールドは上下左右のサービスフィールドで構成されます。人の動きによる赤外線を受信して動作します。検知フィールドに入るとすぐに負荷を開始し、昼夜を問わず自動的に識別します。設置は非常に便利で、用途は非常に幅広いです。電力表示と検出表示の機能があります。
|
仕様 電源:100-130V/AC 220-240V/AC 電源周波数：50/60Hz 定格荷重: 800W最大タングステン(100-130V/AC) 最大200W蛍光灯(100-130V/AC) 1200W最大タングステン(220-240V/AC) 300W Max.蛍光灯(220-240V/AC) |
時間設定：最小：8秒±3秒、最大：7分±2分（調整可能） 光制御: <3LUX~2000LUX(調整可能) 検出範囲: 最大 12 メートル (<24 °C) 検出角度：180° 140° 設置高さ: >1.8m~3.5m 使用温度：-10℃〜40℃ 動作湿度: <93%RH 消費電力: 0.45W(静的0.1W) 検出動作速度: 0.6~1.5m/s |
センサー情報
関数
検出フィールド: 検出フィールド (次の図を参照) は上下左右のサービス フィールドで構成されており、消費者の希望に応じて選択できます。動く方向は感性と大きな関係があります。
昼と夜を識別できる: 消費者は作業用の照明制御を調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作できます。 「月」位置（最小）に調整すると、3LUX未満の調光で動作します。調整パターンについては、テストパターンを参照してください。
電源と検出表示：電源を入れた後、表示ランプが4秒ごとに1回点滅します。信号を受信すると1秒ごとに2回点滅します。同時に、センサーの検出と電力の正常な状態を示すことができます。
時間設定は継続的に追加されます。最初の誘導後に 2 回目の誘導信号を受信すると、最初の時間設定休止を基準にもう一度時間を計算します。(時間設定)
時間設定は調整可能です。消費者の希望に応じて設定できます。最小時間は8秒±3秒です。最大値は 7 分±2 分です。
設置 (次の図を参照)
電源を切ります。
底の爪を外します。配線穴を開けます。電源線と負荷線は底部に穴が開けられています。
膨張したネジを使用して、選択した位置に底部を固定します。
スケッチ図に従って接続線コラムを使用して電源と負荷を接続します。
センサーを底面に固定し、爪をねじ込んで電源を入れてください。
それでテストすることができます。
|
光制御ノブを時計回りに回して最大（太陽）にし、時間ノブを時計回りに回して最小にします。 電源を入れると負荷は動作せず、表示灯が4秒に1回点滅します。 5～10秒後、負荷が動作し、表示ランプが1秒ごとに2回点滅します。誘導信号がない状態では、負荷は 5 ～ 30 秒以内に動作を停止し、表示ランプは 4 秒ごとに 1 回点滅します。 最初が出た後、5〜10秒後に再び感知させます。ロードは機能し、インドはアイケーションフラッシュの速度は1秒に2回です。 負荷は 5 ～ 15 秒以内に動作を停止するはずです。 調光ノブを反時計回りに最小に回します。 3LUX 未満で調整した場合、負荷停止後にインダクタ負荷が動作しなくなります。検出窓を不透明な物体 (タオルなど) で覆うと、負荷は動作します。誘導信号がない状態では、負荷は 5 ～ 15 秒以内に動作を停止します。 |
 |
注記
電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなど、気温が変化するゾーンの近くに設置しないでください。
安全のために。取り付け後に不具合を見つけた場合はケースを開けないでください。
製品の予期せぬ損傷を避けるため、設置時に6Aの安全装置を追加してください。
赤外線センサー、例えばヒューズ、金庫管など。
ある問題とその解決方法
負荷が機能しない:
(a) 電力と負荷を確認します。
(b) 負荷が良好な場合。
(c) 感知後に表示灯の速度が速くなった場合。
(d)作業灯が調光に対応しているかご確認ください。
感度が悪い：
(a) 検出窓の前に信号の受信を妨げるものがあるかどうかを確認してください。
(b) 周囲温度を確認してください。
(c) 信号源が検出フィールド内にあるかどうかを確認してください。
(d) 設置高さを確認してください。
(e)移動方向が正しいかどうか。
センサーは負荷を自動的に遮断できません。
(a) 検出フィールドに継続的な信号がある場合。
(b) 時間設定が最長に設定されている場合。
(c) 電力が指示に対応している場合。
(d) エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
