スマート照明機器の壁スイッチ
当社の工場からスマート照明機器の壁スイッチを安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。

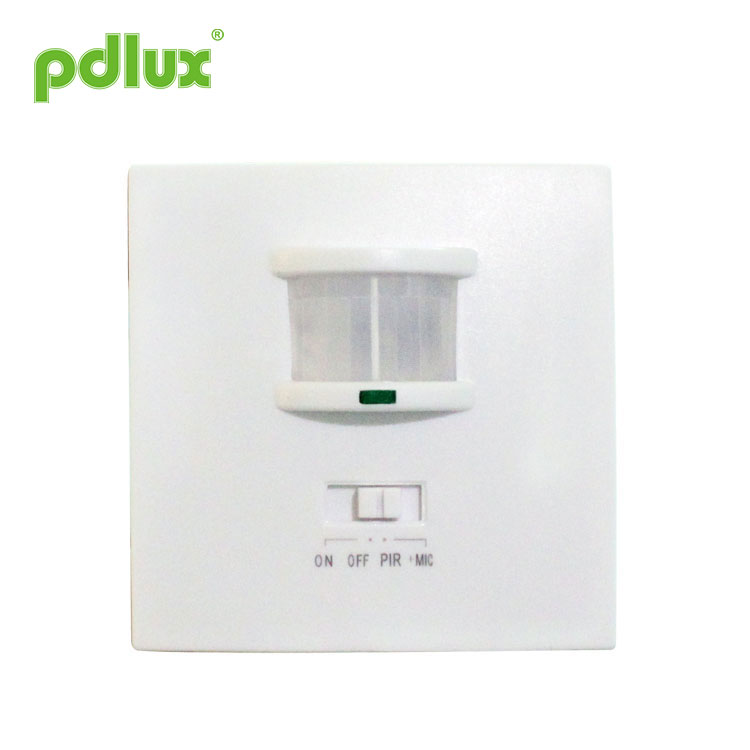

モデル:PD-PIR200
お問い合わせを送信
スマート照明機器の壁スイッチ
まとめ
当社の長期的な市場予測と調査により開発された新世代の赤外線センサーです。強力な安定性があり、多機能、実用的、優れた外観、幅広い動作電圧、便利な取り付け、検出表示、マルチ動作モードなどを備えています。SMT技術を採用しています。欧州規格に準拠しており、家庭、ホテル、企業の自動制御に適しています。
仕様
センサー情報
関数
【多機能】ON、OFF、調光、高感度音声制御、長距離・広範囲赤外線検知機能が付いています。
実用性：ライトコントロールにより、センサーが作動したときにサウンドコントロールと周囲の光をコントロールできます。昼夜を問わずさまざまな周囲光の中で動作することができますが、暗い周囲光の中でのみ動作することもできます。時間設定は規定の範囲内でご自身で調整できます。赤外線誘導と音声制御の感度は自分で制御できます。
優れた外観：表面デザインは機能的で、魅力的ですが寛大さを失わず、スタイルは優雅で、設置後に事故を感じません。
幅広い動作電圧: 100-240VAC 50/60Hz。
便利な設置: 2 つの設置モードからお選びいただけます。円形または四角形に設置できます
接続箱;ジャンクションボックス上の円形のネジ2本でセンサーを固定することもできます。また、次のネジで固定することもできます。
センサー上に専用の設置棚を設置。
検知表示：検知するたびに表示ランプが1回点灯します。
マルチワーキングモード：ON、OFF、赤外線検知、赤外線検知+音声制御モードを選択できます。
赤外線検知+音声制御モードを選択すると、ノックすると自動的にランプが点灯します。
夜にドアを開けたり、「また来ます」と言ったりすると、家が暖かくなり、より暖かくなります。
ロマンチック。
インストール
電源を切ります。
センサー底部の接続コラムを緩め、ワイヤーを接続穴に差し込み、ネジを締めます。
センサーの表面を取り外し、センサーを接続ボックスに接続します。
四角形の接続ボックスに取り付ける場合は、止めネジを取り付け穴に差し込み、ラジエーターをブロックして接続ボックスの取り付け穴に向けてからネジを締めます。円形に取り付ける場合は、四角形と同じ方法でセンサーの位置を調整し、表面の止めネジを締めると、固定アームが自動的に開き、接続ボックスを固定します。
電源を入れてテストしてください。
テスト
ファンクションスイッチを「ON」に設定し、「SENS」を最大、「MIC」を最大に設定します。 「LUX」を最大にします。 「TIME」を最小値に設定します。
電源を入れるとランプが点灯します。
30 秒後に機能スイッチを「オフ」に設定すると、ランプが消え、すべての機能が「停止」状態になります。
30 秒後に機能スイッチを「PIR」に設定すると、ランプがオンであるかどうかに関係なく、インダクター信号があるとインダクターランプが 20 秒後に点灯します。インダクタ信号がない状態では、ランプは 5 ～ 10 秒以内にオフになり、5 秒後に再びオンになります。 「LUX」を最小に設定します。インダクタ信号条件がない場合はオフになり、昼間はランプがオフになりますが、センサーを不透明な物体で覆う場合は、ランプがオンになり、5~ 以内にオフになります。 10秒;
機能スイッチを「+MIC」、「LUX」を最大に設定すると、センサーは赤外線検出+サウンド制御モードになり、検出器をカバーします。ランプがオンの場合、インダクター信号がない状態では、ランプはオフになります。 5 ～ 10 秒後、手をたたくと 5 秒後にランプが点灯し、5 ～ 10 秒後に消灯します (インダクター信号なし)。
注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、風によって誤った動作が検出されやすくなります。落ち葉やカーテンの吹き飛ばし、小動物、送電網や電気機器の干渉による誤動作など。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
注記
電気技師または経験豊富な人に取り付けてもらいましょう。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出ウィンドウの前に検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置しないでください。
取り付け後に引っかかりを見つけた場合は、安全のためケースを開けないでください。
説明書と製品に相違がある場合は、製品を優先してください。申し訳ありませんが、再度お知らせいたしません。
警告
どの2本ラインの製品も蛍光灯では寂しい状態で使用できませんでした。どうしても蛍光灯に接続したい場合は、蛍光灯と白熱灯を混在させる必要があります（負荷は並列接続する必要があります）。
センサーに直接電源を入れないでください。
何らかの問題と解決方法
1、負荷が動作しない:
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 作業灯セットが調光に対応しているかご確認ください。
2、感度が悪い：
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。
3、センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
d: エアコンやセントラルヒーティングなど、センサー付近の温度が明らかに変化していないか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
PD-PIR200 赤外線モーションセンサーの説明書
まとめ
当社の長期的な市場予測と調査により開発された新世代の赤外線センサーです。強力な安定性があり、多機能、実用的、優れた外観、幅広い動作電圧、便利な取り付け、検出表示、マルチ動作モードなどを備えています。SMT技術を採用しています。欧州規格に準拠しており、家庭、ホテル、企業の自動制御に適しています。
仕様
|
電源: 100-240VAC 電源周波数：50/60Hz 定格負荷：最大300W（AC100-130V） 最大500W(AC220-240V) 設置高さ：0.4m～1.8m 検出角度: >140° 調光: 3LUX~1000LUX(調整可能) |
時間設定：5秒〜7分±2分（調整可能） 検出範囲: 最大 12 メートル (22 °C) (調整可能) 消費電力：0.45W（静的0.1W） 検出動作速度: 0.6~1.5m/s サウンドコントロール感度：30db〜90db（調整可能） 動作湿度: <93%RH 使用温度：-10℃〜+40℃ |
センサー情報
関数
【多機能】ON、OFF、調光、高感度音声制御、長距離・広範囲赤外線検知機能が付いています。
実用性：ライトコントロールにより、センサーが作動したときにサウンドコントロールと周囲の光をコントロールできます。昼夜を問わずさまざまな周囲光の中で動作することができますが、暗い周囲光の中でのみ動作することもできます。時間設定は規定の範囲内でご自身で調整できます。赤外線誘導と音声制御の感度は自分で制御できます。
優れた外観：表面デザインは機能的で、魅力的ですが寛大さを失わず、スタイルは優雅で、設置後に事故を感じません。
幅広い動作電圧: 100-240VAC 50/60Hz。
便利な設置: 2 つの設置モードからお選びいただけます。円形または四角形に設置できます
接続箱;ジャンクションボックス上の円形のネジ2本でセンサーを固定することもできます。また、次のネジで固定することもできます。
センサー上に専用の設置棚を設置。
検知表示：検知するたびに表示ランプが1回点灯します。
マルチワーキングモード：ON、OFF、赤外線検知、赤外線検知+音声制御モードを選択できます。
赤外線検知+音声制御モードを選択すると、ノックすると自動的にランプが点灯します。
夜にドアを開けたり、「また来ます」と言ったりすると、家が暖かくなり、より暖かくなります。
ロマンチック。
インストール
電源を切ります。
センサー底部の接続コラムを緩め、ワイヤーを接続穴に差し込み、ネジを締めます。
センサーの表面を取り外し、センサーを接続ボックスに接続します。
四角形の接続ボックスに取り付ける場合は、止めネジを取り付け穴に差し込み、ラジエーターをブロックして接続ボックスの取り付け穴に向けてからネジを締めます。円形に取り付ける場合は、四角形と同じ方法でセンサーの位置を調整し、表面の止めネジを締めると、固定アームが自動的に開き、接続ボックスを固定します。
電源を入れてテストしてください。
テスト
ファンクションスイッチを「ON」に設定し、「SENS」を最大、「MIC」を最大に設定します。 「LUX」を最大にします。 「TIME」を最小値に設定します。
電源を入れるとランプが点灯します。
30 秒後に機能スイッチを「オフ」に設定すると、ランプが消え、すべての機能が「停止」状態になります。
30 秒後に機能スイッチを「PIR」に設定すると、ランプがオンであるかどうかに関係なく、インダクター信号があるとインダクターランプが 20 秒後に点灯します。インダクタ信号がない状態では、ランプは 5 ～ 10 秒以内にオフになり、5 秒後に再びオンになります。 「LUX」を最小に設定します。インダクタ信号条件がない場合はオフになり、昼間はランプがオフになりますが、センサーを不透明な物体で覆う場合は、ランプがオンになり、5~ 以内にオフになります。 10秒;
機能スイッチを「+MIC」、「LUX」を最大に設定すると、センサーは赤外線検出+サウンド制御モードになり、検出器をカバーします。ランプがオンの場合、インダクター信号がない状態では、ランプはオフになります。 5 ～ 10 秒後、手をたたくと 5 秒後にランプが点灯し、5 ～ 10 秒後に消灯します (インダクター信号なし)。
注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、風によって誤った動作が検出されやすくなります。落ち葉やカーテンの吹き飛ばし、小動物、送電網や電気機器の干渉による誤動作など。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
注記
電気技師または経験豊富な人に取り付けてもらいましょう。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出ウィンドウの前に検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置しないでください。
取り付け後に引っかかりを見つけた場合は、安全のためケースを開けないでください。
説明書と製品に相違がある場合は、製品を優先してください。申し訳ありませんが、再度お知らせいたしません。
警告
どの2本ラインの製品も蛍光灯では寂しい状態で使用できませんでした。どうしても蛍光灯に接続したい場合は、蛍光灯と白熱灯を混在させる必要があります（負荷は並列接続する必要があります）。
センサーに直接電源を入れないでください。
何らかの問題と解決方法
1、負荷が動作しない:
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 作業灯セットが調光に対応しているかご確認ください。
2、感度が悪い：
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。
3、センサーは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
d: エアコンやセントラルヒーティングなど、センサー付近の温度が明らかに変化していないか確認してください。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
