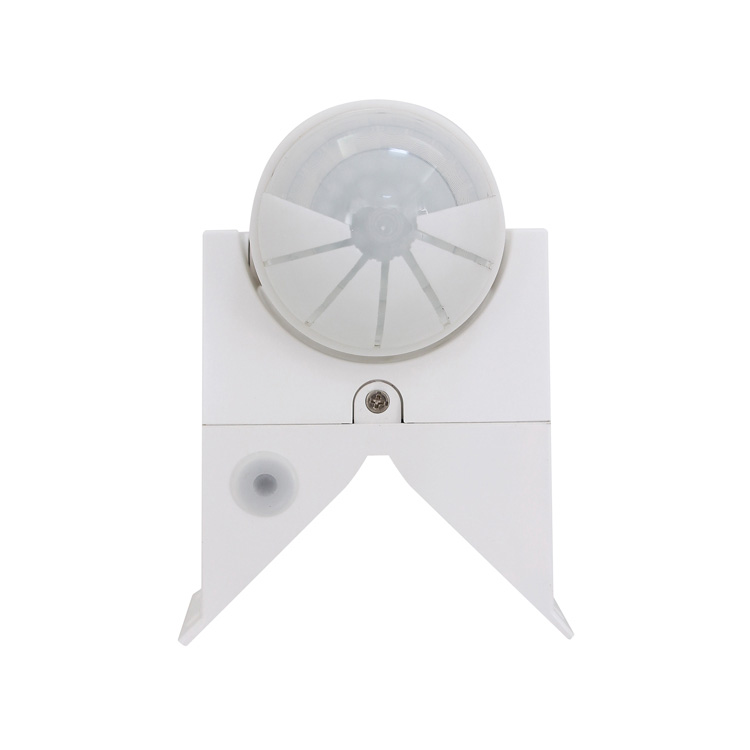

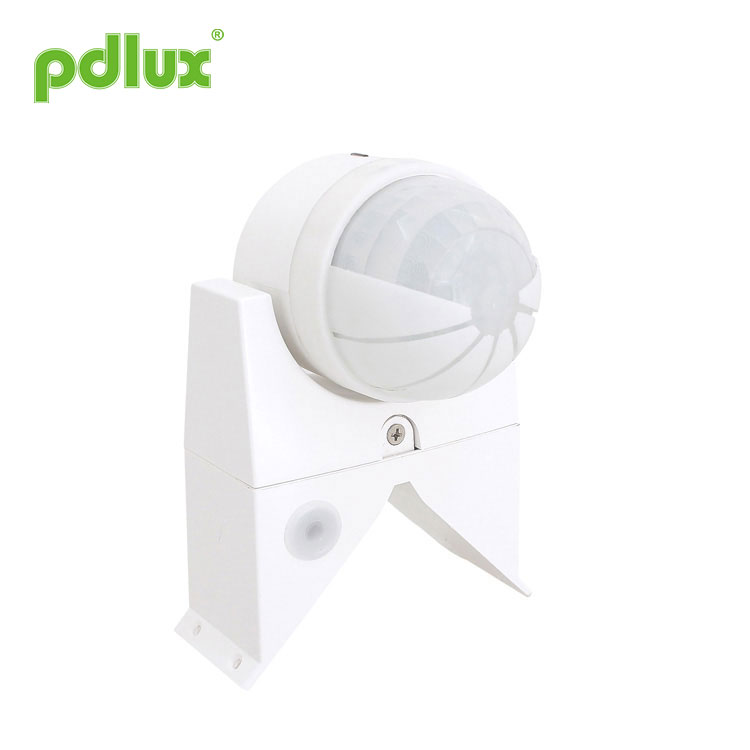

時間調整可能なPIRモーションセンサー
当社の工場から時間調整可能なPIRモーションセンサーを安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。
モデル:PD-PIR106
お問い合わせを送信
時間調整可能なPIRモーションセンサー
まとめ
この製品は 2 つの高感度検出器、集積回路、SMT 技術を採用しています。 2 つの検出器が広い検出範囲を構成します。人体からの赤外線エネルギーを制御信号源として利用し、検出範囲に入るとすぐに制御負荷を開始でき、昼夜を自動的に識別でき、設置が簡単で使用分野が広いです。自動化、利便性、安全性、省エネ性、実用性を兼ね備えています。
仕様
センサー情報
関数
昼と夜を自動的に識別します。ユーザーは作業用の照明を調整できます。太陽に合わせて調整すると（最大）、昼夜を問わず機能します。月を観測するタイミング (分)、20LUX 未満の周囲光でのみ機能します。
検出範囲は調整可能：感度を調整することで、設置位置と必要な検出範囲に応じて距離を設定でき、感度は移動方向と大きく関係します。
時間設定は継続的に追加されます。最初の誘導後に 2 番目の誘導信号を再度受信すると、2 回目の誘導後の時間遅延を計算します。
時間設定は調整可能です。遅延時間は必要に応じて自分で調整できます。製品の最短時間設定は約10秒、最長時間は6分〜9分です。
電源表示と感知表示: 電源がオンのとき、LED は緑色に点灯し、感知しているとき、LED はオレンジ色に点灯します。
レンズカバーの提供：特定の範囲を感知する必要がない場合、レンズカバーを取り付けて範囲をブロックできます。
取り付け（図1のような）
1、取り付ける前に電源を切ってください。
2、ベースのネジを緩め、接続線の図に従って、電源線と負荷線をセンサーの接続線列に接続し、ネジを締めます。
3、センサーを正面移動、低感度横移動、高感度ダイラタントとネジを使用して必要な位置に取り付けます。
テスト
Lux ノブを反時計回りに最大 (☼) まで回します。 Time ノブを反時計回りに min(-) まで、Sens ノブを時計回りに max(+) まで動かします。
電源を入れると LED が緑色に点灯し、40 ～ 50 秒後にセンサーが安定した動作状態になります。
負荷が停止してから 5 ～ 10 秒後、それを感知すると負荷が動作し、LED がオレンジ色に変わります。また、センスがない状態では、LED が緑色に戻り、負荷は約 10 秒後に動作を停止します。
Lux ノブを反時計回りに min(☾) まで回し、20LUX を超える周囲光でテストすると、負荷が動作を停止した後、負荷が動作しないはずであることがわかります。不透明な物体 (タオルなど) で検出窓を覆うと、負荷は動作しますが、ノーセンス状態では、負荷が約 10 秒以内に停止するのが正常です。
正常に動作しない場合は、感度を適度に下げてテストしてください。
設置上の注意
電気技師または経験のある人に取り付けてもらいましょう。
不安の対象を設置の基礎とみなさないでください。
検出ウィンドウの前には、検出に影響を与える障害物や移動物体があってはなりません。
気流が明らかに変化する場所には設置しないでください。例: エアコンやヒーター。
いくつかの問題と解決策
① 負荷が動作しない：
・電源と負荷の接続が正しいか確認してください。
·負荷が良好かどうかを確認してください。
・設定した作業灯が周囲光と一致しているか確認してください。
② 感度が非常に低い：
・検出窓の前にセンサーの受信信号に影響を与える障害物がないか確認してください。
·周囲温度が高すぎないか確認してください。
·センス信号が検出フィールド内にあるかどうかを確認してください。
·取り付け高さが指示の要求範囲内であるかどうかを確認してください。
・移動方向が正しいか確認してください。
③ センサーが負荷を自動的に遮断できない場合:
・検出フィールドに継続的なセンス信号があるかどうか。
·遅延時間が最大に設定されているかどうか。
・出力が命令の要求に一致しているかどうか。
・エアコンやヒーターなど、センサー付近の空気温度が明らかに変化していないか。
● 異なる環境で使用する場合は、感度を最高に調整しないでください。故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
PD-PIR106 赤外線モーションセンサーの説明書
まとめ
この製品は 2 つの高感度検出器、集積回路、SMT 技術を採用しています。 2 つの検出器が広い検出範囲を構成します。人体からの赤外線エネルギーを制御信号源として利用し、検出範囲に入るとすぐに制御負荷を開始でき、昼夜を自動的に識別でき、設置が簡単で使用分野が広いです。自動化、利便性、安全性、省エネ性、実用性を兼ね備えています。
仕様
|
電源: 220-240V/AC 100-130V/AC 電源周波数: 50/60Hz 定格負荷: 3000W Max.タングステン(220-240V/AC) 300W Max.蛍光灯(220-240V/AC) 最大1200Wタングステン(100-130V/AC) 150W Max.蛍光灯(220-240V/AC) 時間設定：最小：10秒（約） 最大：6分〜9分（調整可能） |
検知範囲：最大15m(22℃)(調整可能) 検出角度:220° 光制御: <15LUX~日光 (調整可能) 消費電力: 0.45W(動作時) 0.1W(静的) 設置高さ:1.8m~2.5m 相対湿度:<93%RH 検出移動速度:0.6~1.5m/s 使用温度:-10~+40℃ |
センサー情報
関数
昼と夜を自動的に識別します。ユーザーは作業用の照明を調整できます。太陽に合わせて調整すると（最大）、昼夜を問わず機能します。月を観測するタイミング (分)、20LUX 未満の周囲光でのみ機能します。
検出範囲は調整可能：感度を調整することで、設置位置と必要な検出範囲に応じて距離を設定でき、感度は移動方向と大きく関係します。
時間設定は継続的に追加されます。最初の誘導後に 2 番目の誘導信号を再度受信すると、2 回目の誘導後の時間遅延を計算します。
時間設定は調整可能です。遅延時間は必要に応じて自分で調整できます。製品の最短時間設定は約10秒、最長時間は6分〜9分です。
電源表示と感知表示: 電源がオンのとき、LED は緑色に点灯し、感知しているとき、LED はオレンジ色に点灯します。
レンズカバーの提供：特定の範囲を感知する必要がない場合、レンズカバーを取り付けて範囲をブロックできます。
取り付け（図1のような）
1、取り付ける前に電源を切ってください。
2、ベースのネジを緩め、接続線の図に従って、電源線と負荷線をセンサーの接続線列に接続し、ネジを締めます。
3、センサーを正面移動、低感度横移動、高感度ダイラタントとネジを使用して必要な位置に取り付けます。
テスト
Lux ノブを反時計回りに最大 (☼) まで回します。 Time ノブを反時計回りに min(-) まで、Sens ノブを時計回りに max(+) まで動かします。
電源を入れると LED が緑色に点灯し、40 ～ 50 秒後にセンサーが安定した動作状態になります。
負荷が停止してから 5 ～ 10 秒後、それを感知すると負荷が動作し、LED がオレンジ色に変わります。また、センスがない状態では、LED が緑色に戻り、負荷は約 10 秒後に動作を停止します。
Lux ノブを反時計回りに min(☾) まで回し、20LUX を超える周囲光でテストすると、負荷が動作を停止した後、負荷が動作しないはずであることがわかります。不透明な物体 (タオルなど) で検出窓を覆うと、負荷は動作しますが、ノーセンス状態では、負荷が約 10 秒以内に停止するのが正常です。
 |
注意：この製品を使用するときは、必要な適切な位置に感度を調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて製品が正常に動作しない原因となります。 |
設置上の注意
電気技師または経験のある人に取り付けてもらいましょう。
不安の対象を設置の基礎とみなさないでください。
検出ウィンドウの前には、検出に影響を与える障害物や移動物体があってはなりません。
気流が明らかに変化する場所には設置しないでください。例: エアコンやヒーター。
いくつかの問題と解決策
① 負荷が動作しない：
・電源と負荷の接続が正しいか確認してください。
·負荷が良好かどうかを確認してください。
・設定した作業灯が周囲光と一致しているか確認してください。
② 感度が非常に低い：
・検出窓の前にセンサーの受信信号に影響を与える障害物がないか確認してください。
·周囲温度が高すぎないか確認してください。
·センス信号が検出フィールド内にあるかどうかを確認してください。
·取り付け高さが指示の要求範囲内であるかどうかを確認してください。
・移動方向が正しいか確認してください。
③ センサーが負荷を自動的に遮断できない場合:
・検出フィールドに継続的なセンス信号があるかどうか。
·遅延時間が最大に設定されているかどうか。
・出力が命令の要求に一致しているかどうか。
・エアコンやヒーターなど、センサー付近の空気温度が明らかに変化していないか。
● 異なる環境で使用する場合は、感度を最高に調整しないでください。故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計に留意し、安全ノルマを設けてトラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
