2線式赤外線センサー

赤外線モーションセンサーPD-PIR123命令

概要

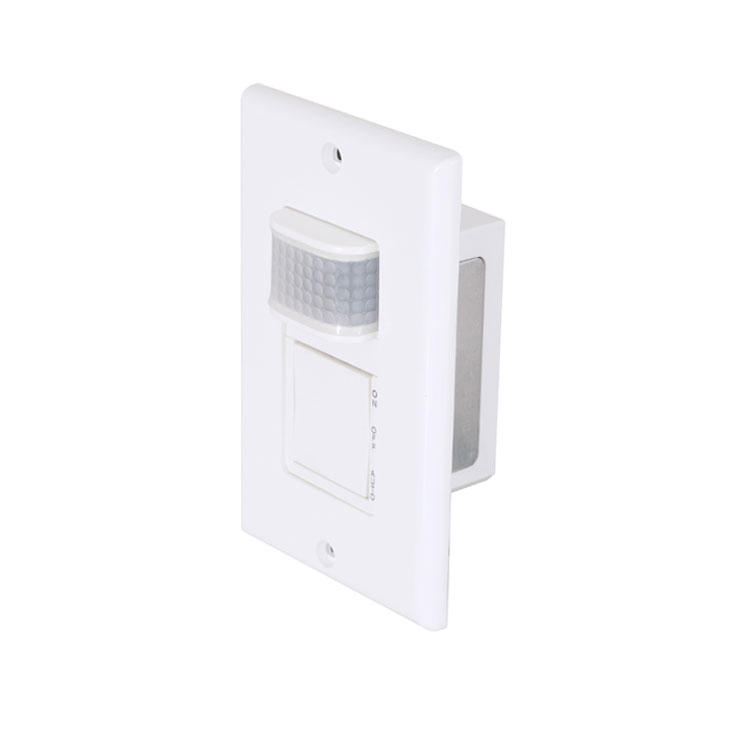

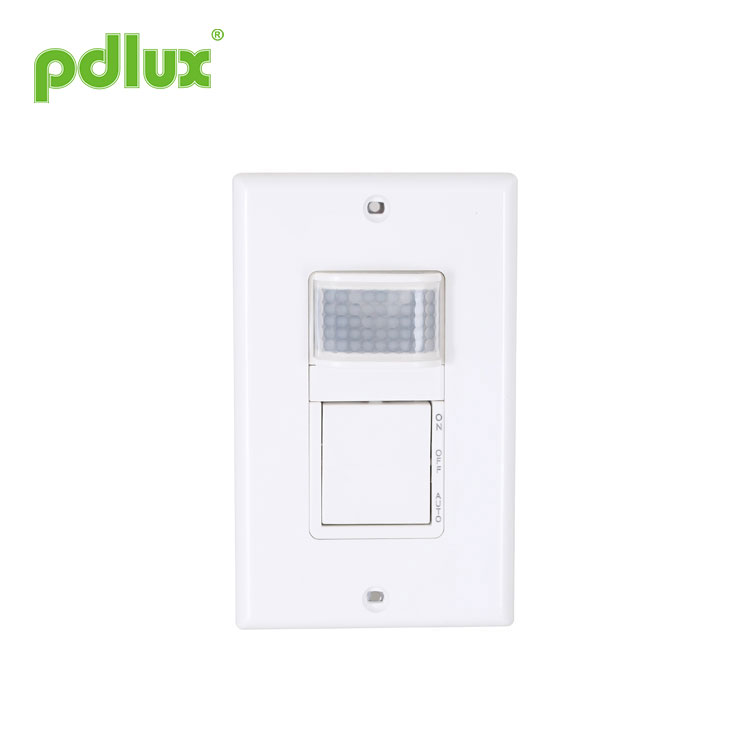

2線式赤外線センサーは壁に取り付けられた赤外線自動センサースイッチであり、幅広いアプリケーションであり、次の用途に使用できます。
•小さなオフィス•会議室•ラウンジ•リビングルーム
2線式赤外線センサーを使用して白熱灯を制御できます。スライドやフィルムプログラムでこのスイッチを使用して照明をオフにできる会議室やその他の場所が必要な場合、この製品は手動スイッチでもあります。この製品は、単極スイッチを交換するために標準のウォールボックスに取り付ける必要があります。この製品は接地が必要です。

操作
2線式赤外線センサーは、パッシブ赤外線（PIR）検出テクノロジーを使用して部屋を監視します。人がセンサーゾーンに出入りすると、センサーが動きを検出し、ライトをオンにします。センサーゾーンを移動する乗員がいる限り、ライトは点灯したままになります。
遅延オフ時間調整は、スペースが占有されているときにライトがオフになるのを防ぎます。ライトをオンに保つために、人は選択された遅延オフ時間間隔中に少なくとも1回センサーゾーンを通過する必要があります。ユニットがセンサーゾーンのアクティビティを検出するたびに、LEDインジケータが点滅します。遅延オフ間隔として選択された時間、センサーによって監視されているスペースが空いている場合、ユニットはライトをオフに切り替えます。

プッシュボタン手動オーバーライド制御：
手動制御の場合、2線式赤外線センサーの機能は便利な押しボタンスイッチを備えています。プレスボタンを押して「オン」にすると、センサーがライトをオンにします。プレスボタンを押して「オフ」にすると、センサーはライトをオフにし、部屋が占有されている場合でもライトをオフのままにします。この機能は、スライドやフィルムのプレゼンテーションに特に役立ちます。ボタンを押すだけでライトをオンに戻すことができます。プレスボタンを押して「自動」にすると、ユニットは通常の動作に戻ります。人がセンサーゾーンに出入りすると、センサーが動きを検出し、ライトをオンにします。

自動モード：
このモードでは、動きが検出されると、ユニットは自動的にライトをオンにします。ユニットがセンサーゾーンのアクティビティを検出する限り、ライトは点灯したままになります。スペースが空くと遅延オフ時間が経過すると、ユニットは自動的にライトをオフにします。プッシュボタンを押して「オフ」にすることで、いつでも手動でライトをオフにすることもできます。このモードは、エネルギー節約のために望ましいものです。

視野 PD-PIR123は、約90平方メートルの最大カバレッジエリアで180°の視野を提供します。センサーの前の最大検出距離は8Mで、両側は6Mです。 「スモールモーション」ゾーンは、比較的小さな体の動きを検出し、人が部屋の周りを広く動いていない場合でも、ライトをオンのままにすることができます。視野の残りの部分は「大運動」ゾーンであり、感度が低く、より大きな動きが必要です。

強化された調整オプション
PD-PIR123は、さまざまな商用アプリケーションで最適なパフォーマンスを提供します。周囲光のオーバーライド機能、および遅延オフ時間のオプションの調整があります。これらの調整により、特定のインストールのニーズに合わせてパフォーマンスがカスタマイズされます。改ざんを防ぐため、すべての調整には、コントロールパネルのカバーを取り外すことによってのみアクセスできます。小型のマイナスドライバーを使用して、コントロールノブを調整できます。コントロールには次のようなラベルが付いています。

時間：
遅延オフ時間は8±2秒にプリセットされています。遅延オフ時間の設定を選択できます：8±2秒から20±3分。

光：
一部の設備でエネルギー節約を最大化するために、周囲光オーバーライド機能は、占有率に関係なく、十分な自然光があるときにセンサーがライトをオンに切り替えるのを防ぎます。この調整は、周囲光が人工光を必要としないレベルにあるときに行う必要があります。
2線式赤外線センサーは工場出荷時にプリセットされており、周囲光のオーバーライドは有効になりません。これは、自然光の量に関係なく、ユニットが占有を検出するとライトをオンにすることを意味します。

仕様
ここに記載されているデバイスは、Lexing商用仕様グレードの壁スイッチパッシブ赤外線（PIR）センサーであり、人間の存在からの赤外線放射を検出し、白熱負荷をオンにすることで応答できます。このユニットが一定時間経過しても動きを検出しない場合は、割り当てられた負荷をオフに切り替えて応答します。
壁スイッチパッシブ赤外線（PIR）センサーには、手動のオン/オフ/自動切り替えを提供するための押しボタンが装備されている必要があります。 PD-PIR123ウォールスイッチパッシブ赤外線（PIR）センサーは、調整可能な遅延オフ時間と周囲光オーバーライド機能を備えている必要があります。

機能と利点
•新しい薄型設計により、目立たない「スキャンデバイス」の外観が排除されます。
•180°の視野は、小規模オフィス、会議室、クラスルーム、ラウンジ、およびさまざまな商業エリアに適した約90平方メートルのカバレッジを提供します。
•便利なプッシュボタンにより、いつでも手動でオン/オフ/自動のライトを切り替えることができます。
•8±2秒から20±3分の遅延オフ時間設定のオプションの手動調整。カスタマイズされた調整により、エネルギー節約を最大化できます。
•調整可能なアンビエントライトオーバーライドの範囲は、約2フィートキャンドル（2lux）から1000フィートキャンドル（1000lux）で、十分な自然光の期間中にライトが自動的にオンになるのを防ぎ、エネルギー節約を向上させます。
•センサーが動きを検出すると、LEDインジケーターライトが点滅し、検出がアクティブであることを確認します。
•1つのユニットを120Vまたは277Vの照明に使用できます。
•標準のウォールボックスに適合し、単極ウォールスイッチに取って代わります。
•5年間の限定保証。

寸法図

インストール
2線式赤外線センサーは、標準のウォールボックスに取り付けられた単極壁スイッチに取って代わる場合があります。ユニットを操作するには、ユニットを適切に接地する必要があります。 HVACレジスタから少なくとも4フィート離して配置する必要があります。ユニットの電源を入れると、通常の動作を開始するのに約1分かかることに注意してください。

☆注意：銅線でのみ使用してください！

物理的仕様 使用温度範囲：-10°〜40° 保管温度範囲：-10°〜85° 使用湿度：20％から90％結露しない 電気的要件 電源：120V / AC-277 V / AC電源周波数：50 / 60Hz ワイヤー指定：ライン-ブラック ロード-ブラック グラウンド-グリーン 定格荷重：最大500Wタングステン

いくつかの問題と解決策
1ã€ロードが機能しません：
a：電源と負荷の接続配線が正しいか確認してください。
b：負荷が良好かどうかを確認してください。
c：作業灯セットが調光に対応しているか確認してください。

2ã€感度が悪い：
a：検出ウィンドウの前に信号の受信に支障がないか確認してください。
b：周囲温度が高すぎるかどうかを確認してください。
c：誘導信号源が検出フィールドにあるかどうかを確認してください。
d：設置高さが説明書に示されている高さに対応しているかどうかを確認してください。
e：移動方向が正しいか確認してください。

3ã€センサーは負荷を自動的に遮断できません：
a：検出フィールドに継続的な信号があるかどうかを確認してください。
b：時間設定が最も長いかどうかを確認してください。
c：電源が指示に対応しているかどうかを確認してください。



â—専門家によるインストールで確認してください。
â—取り付けおよび取り外し操作の前に、電源を遮断してください。
â—安全のために電源を切ったことを確認してください。
â—不適切な操作は損失を引き起こしました、製造業者はいかなる責任も負いません。

製品の品質・信頼性の向上に努めておりますが、電子部品はすべて無効になる可能性があり、トラブルの原因となります。設計にあたっては、冗長設計に配慮し、トラブルを回避するために安全枠を採用しています。
この指示は、当社の許可なしに、他の目的でコピーすることはできません。
