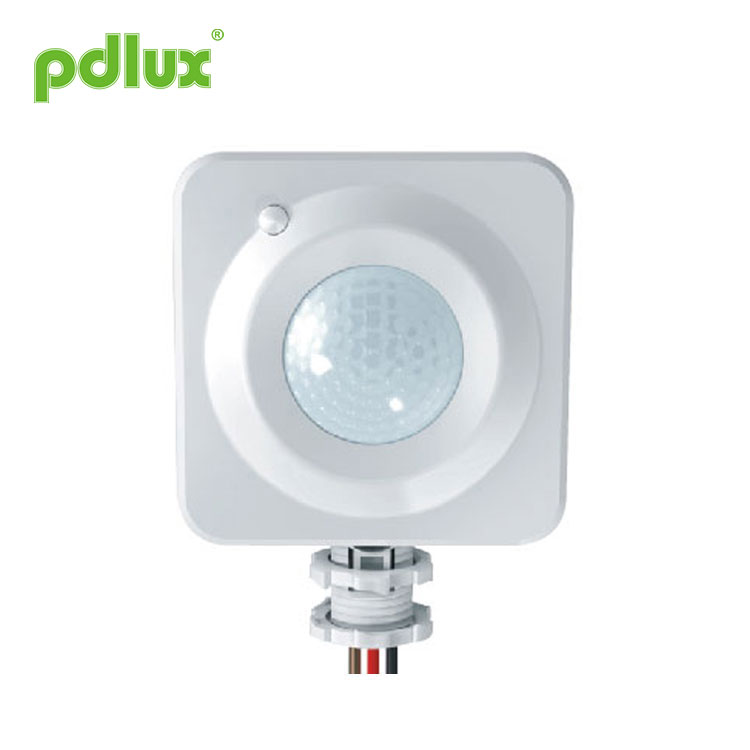

広範な誘導範囲の赤外線モーションセンサー

当社の工場から広誘導範囲赤外線モーションセンサーを安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。

モデル:PD-PIR113A

お問い合わせを送信

赤外線センサー PD-PIR113A 説明書

商品情報
この広誘導範囲赤外線モーションセンサーは、真新しいデジタル省エネ照明スイッチで、高感度検出器、MCU 制御、SMT を採用しています。自動、便利、安全、省エネ、妨害防止、実用的な機能を集めています。上下左右の検出領域からなる広い検出範囲を実現。からの赤外線エネルギーを利用します。
人体を制御信号源として、検出フィールドに入ると、制御された負荷が開始されます。昼と夜を自動的に識別できます。設置が便利で、検出範囲も広いです。電力表示と検出表示の機能があります。

仕様
電源: 85-265V/AC
電源周波数：50/60Hz
光制御: <50LUX (ニーズに合わせてカスタマイズ可能)
時間設定：（遅延時間はキーまたはリモコンで設定可能）
3分、6分、9分、12分、15分、18分、21分、24分、27分、30分
定格負荷：2000W Max.タングステン（265V/AC）
800W 最大蛍光灯 (265V/AC)
800W 最大タングステン (85V/AC)
最大200W蛍光灯（85V/AC）
検知範囲：最大15m（壁面設置）
最大13m(天井設置)(24℃～26℃)
検出角度: 360°/120°
使用温度：-10〜40℃
動作湿度: <93%RH
設置高さ: 2-12m(天井設置)、2-3m(壁面設置)
検出動作速度: 0.6~1.5m/s

センサー情報

機能の説明

時間設定：

LEDインジケーターが1回点滅するまでボタンを押して設定モードに入ります（設定前はインジケーターが点灯します。設定中はインジケーターが消灯します。）時間設定モードでは、ボタンを押すたびに3分が加算されます。一番多いのは30分、つまり11回目で3分に戻ります。ボタンを押すと LED インジケーターが点滅し、設定が完了してから 4 秒後に LED インジケーターが 5 回点滅し、システムが情報を保存します。

テストモード：

ボタンを押すと LED が 1 回点滅し、LED が 2 回点滅します。ボタンを緩めると 0.4 秒後に LED が 5 回点滅し、システムがテストモデルであることを示します。このモデルでは、昼夜を問わず、信号を受信するとランプが10秒間点灯し、10分後にこのモードが終了し、自動反応モデルになります。

取り付け説明書
(1)取り付ける前に電源を切ってください。
(2)ボトムスタンドを取り外します。
(3)ボトムスタンドは膨張したネジで選択した位置に固定されます。
(4)結線図に従ってセンサの結線欄に電源と負荷を接続してください。
(5)下台のロックにセンサーを向けて押します。

壁への設置
（取付方法は天井取付と同様です）
